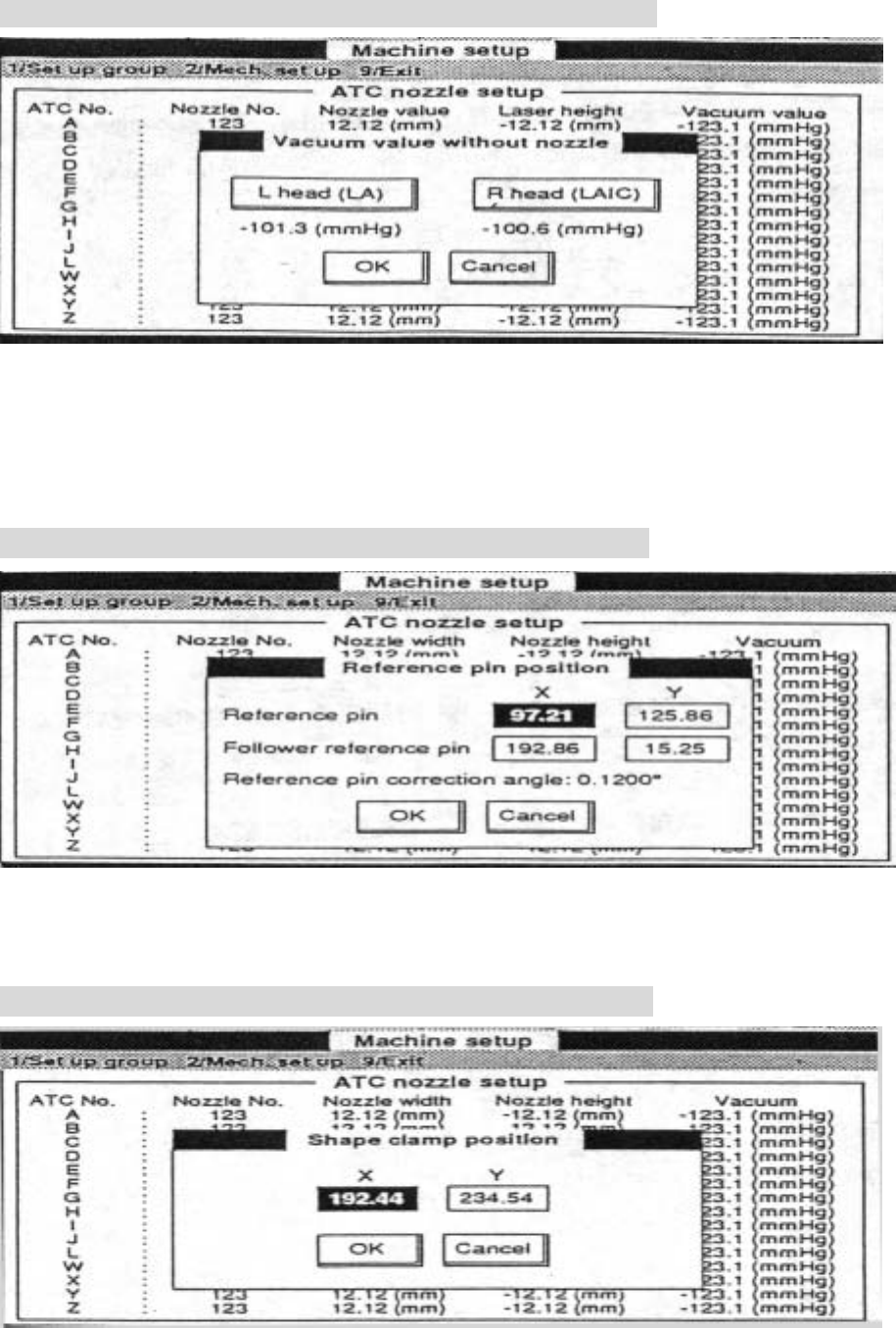

2/Vacuum value without nozzle...
此处可设定 HEAD 上无吸嘴时的真空压力值。
A) 若真空值过高，则吸清洁 DEMPER SHAFT（气闸、进气）及 VACCUM SENSOR（真
空感测气）。
B) 若真空值过低，则须清洁 EJECTOR(排气)。
3/Reference pin position
‥．
此处是指固定 PIN 对机台原点之坐标，用来设定基版（孔定位）原点之参考坐标，若有移
动过固定 PIN，则此坐标须重新修正。
4/Shape clamp position
‥．
此处是指编定位参考点对机台原点之坐标
（
＊通常此处我们不去动它
）
- 43 -
Refong

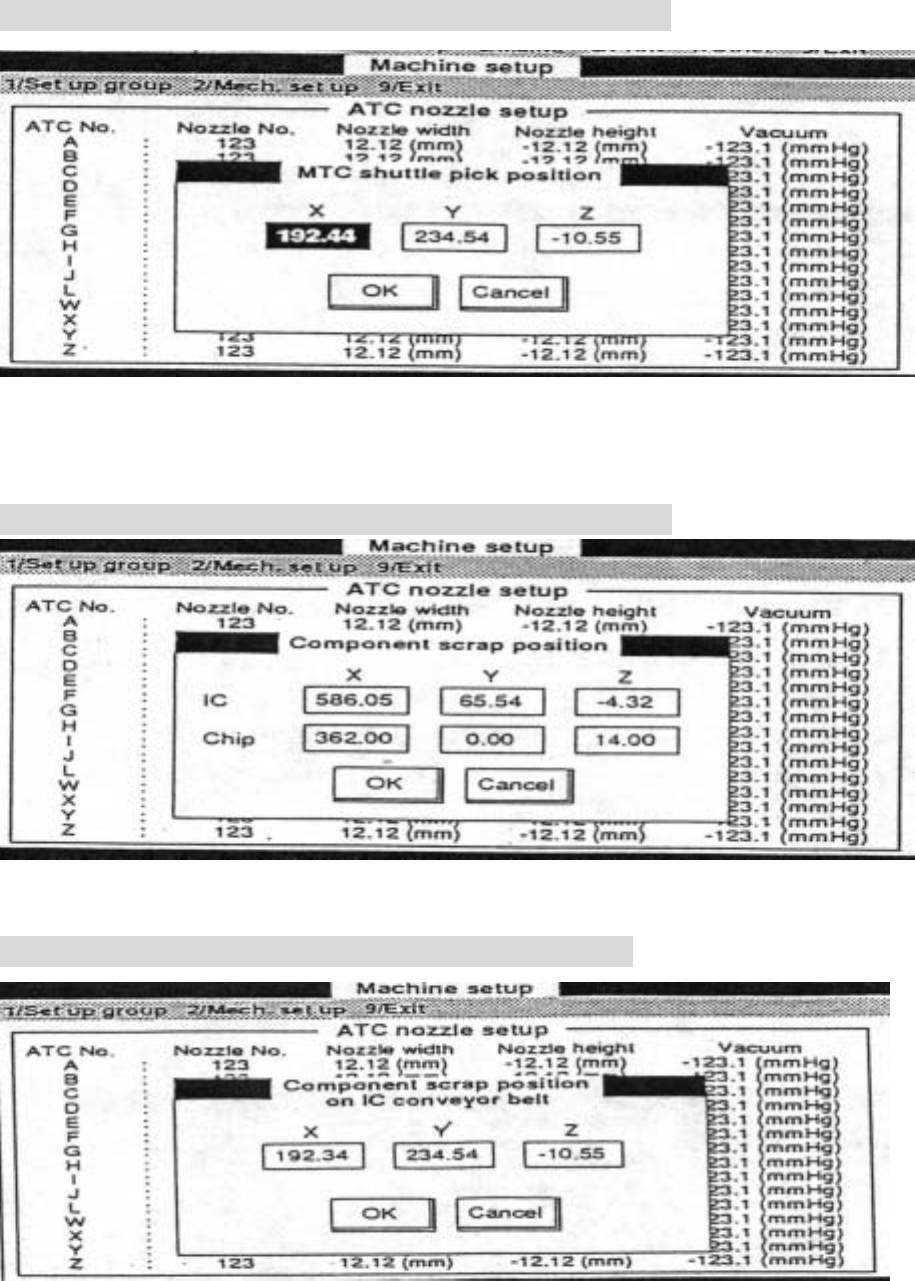

5/MTC shuttle pick position
‥．
此处是指 MTC 吸取零件放置于输送盘上(Shuttle)，输送盘送出后机台 HEAD 吸取 IC 的位
置。
6/Component scrap position
‥．
此处是指零件校正或辨识失败后，拋料到拋料盒时，拋料盒之位置。
7/IC collection belt position
．．
辨识失败有问题 IC 的输送带拋料位置。
- 44 -
Refong

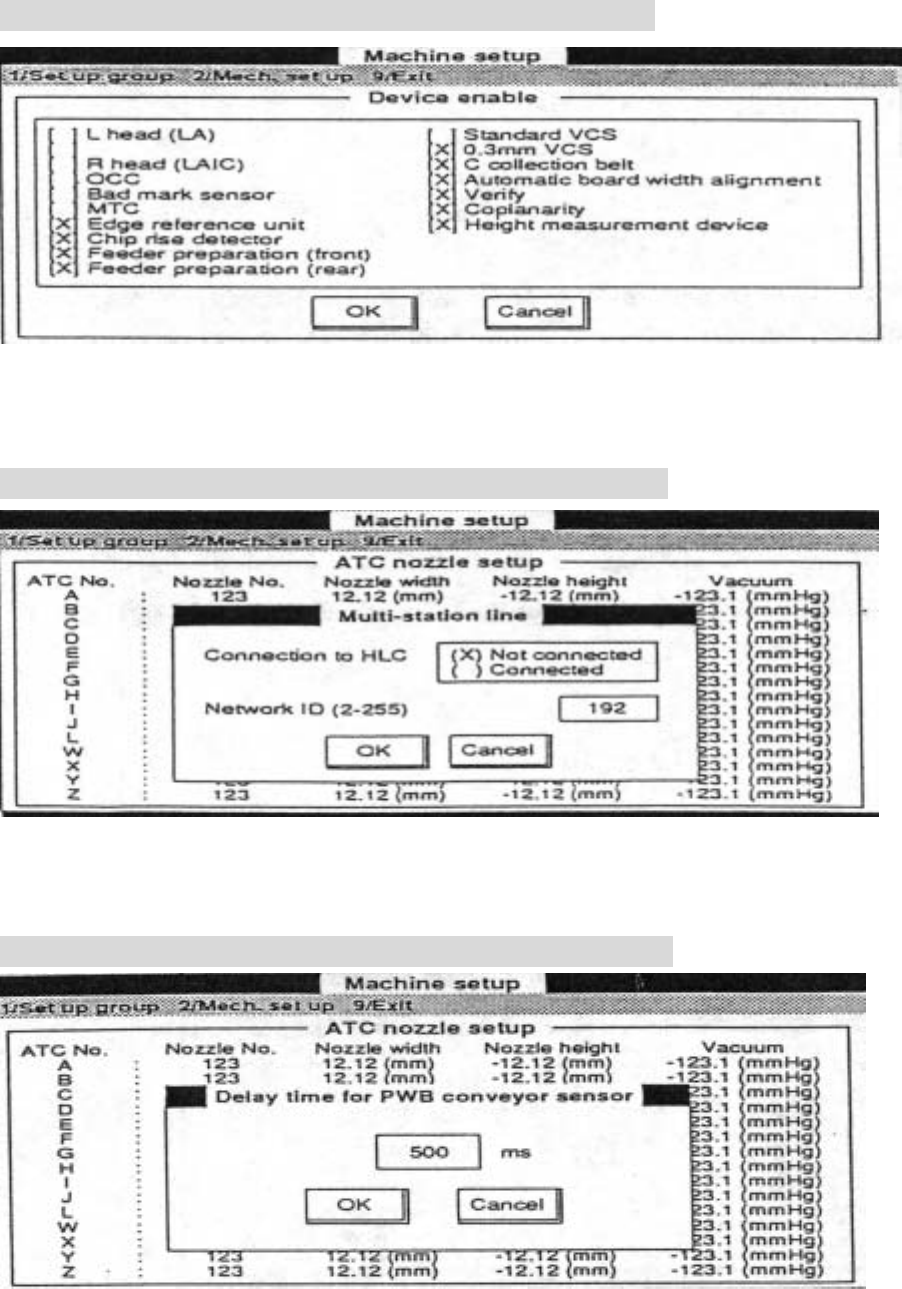

8/Device enable
‥．
在此处可设定某些功能或装置的使用与否。
如果装置发生故障，则在此把它设定为”不使用单元”后，则不须更改程序仍可进行生产。
A/Multi-station line
‥．
此为机台与 HLC 联机及站别设定。
若无 HLC 设备，请设定于 NOT CONNECTED。
B/PWB transport
‥．
当 PC 版有缺口或洞会导致输送带上的传感器发生误判，在此可设定传感器的延迟时间来
改善，可设定时间或距离。
- 45 -
