第二章 生产画面介绍
2-1. 画面
A)生产前的设定画面
Prod PWB
Plan
Results
生产 PWB
计划
结果
Sequence
Input Order
Opt Order
排列顺序
依照输入（程序编写的顺序）
依照计算机所排定的最优化
Placement ofs
X axis [0.00]
Y axis [0.00]
贴装的偏移量
贴装数据，加上偏移量后，再进行贴装
Ref pin Adjust
Angle 0.12000
（X） Off
（ ） On
基准 Pin 校正（基准 pin 位置在此无法变更）
角度 0.12000°
关闭
打开
Exec mode
（X） Continuous
（ ） Step
执行方式
连续
单步
Step No
Start 【 1】
Stop 【250】
Placed 150
目前执行到第几步
开始的位置
最后停止的步数
目前所在地
- 17 -
Refong
Starting pos
Circuit 【 0】
Step No 【 0】
Ckt. No 4
再开始的位置（生产中断的板子，再打剩下零件的位置）
第几小片
第几步骤
联版总数（小版总数）

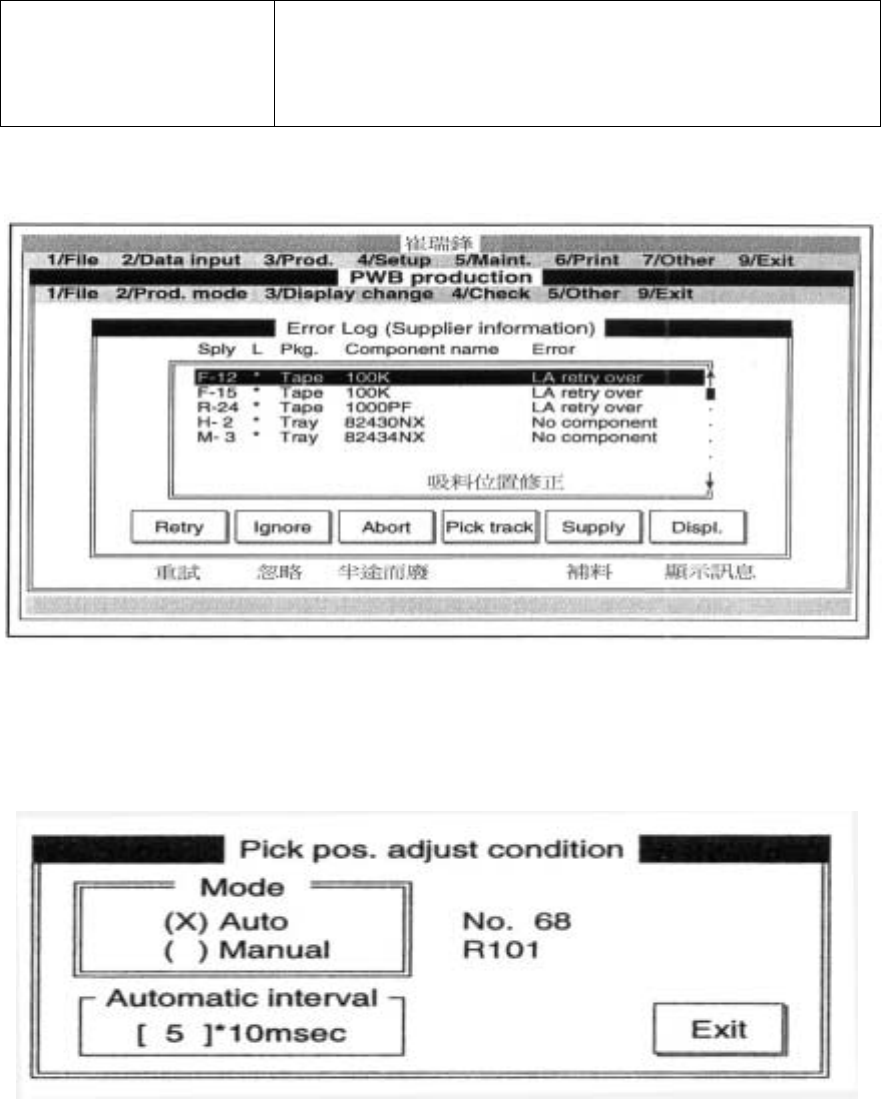

B)异常停止时的画面
从 Error 中我们可得知异常状况，并可从 Sply、Pkg.、Conponent name 中得知是哪一支料
有问题，进而作故障排除。
＊换料后，或雷射校正异常。我们可选择（以 Tab 键选择后，按 Enter）吸料位置修正
先选 Manual(手动)按 RUN（绿色键）对位置(按手持操作盘的”卡没拉”键)
调整(按↑←↓→)按 RUN 键回复上画面后按 Tab 键选 Exit按 Enter 键就
可回复上上个画面按 RUN 即可生产。
- 18 -
Refong
2-2. 选单
1/File 2/Pord.mode 3/Display Change 4/Check 5/Other 9/Exit
√1/PWB prod
2/Trial
3/Dry run
1.正常生产（一般设定）
2.试打（可设定针对某一零件或小版试打）
3.空打（不吸料及不贴装零件，只做动作）
1/File 2/Pord.mode 3/Display Change 4/Check 5/Other 9/Exit
1/Parts no. setup
2/Management info
3/Error log

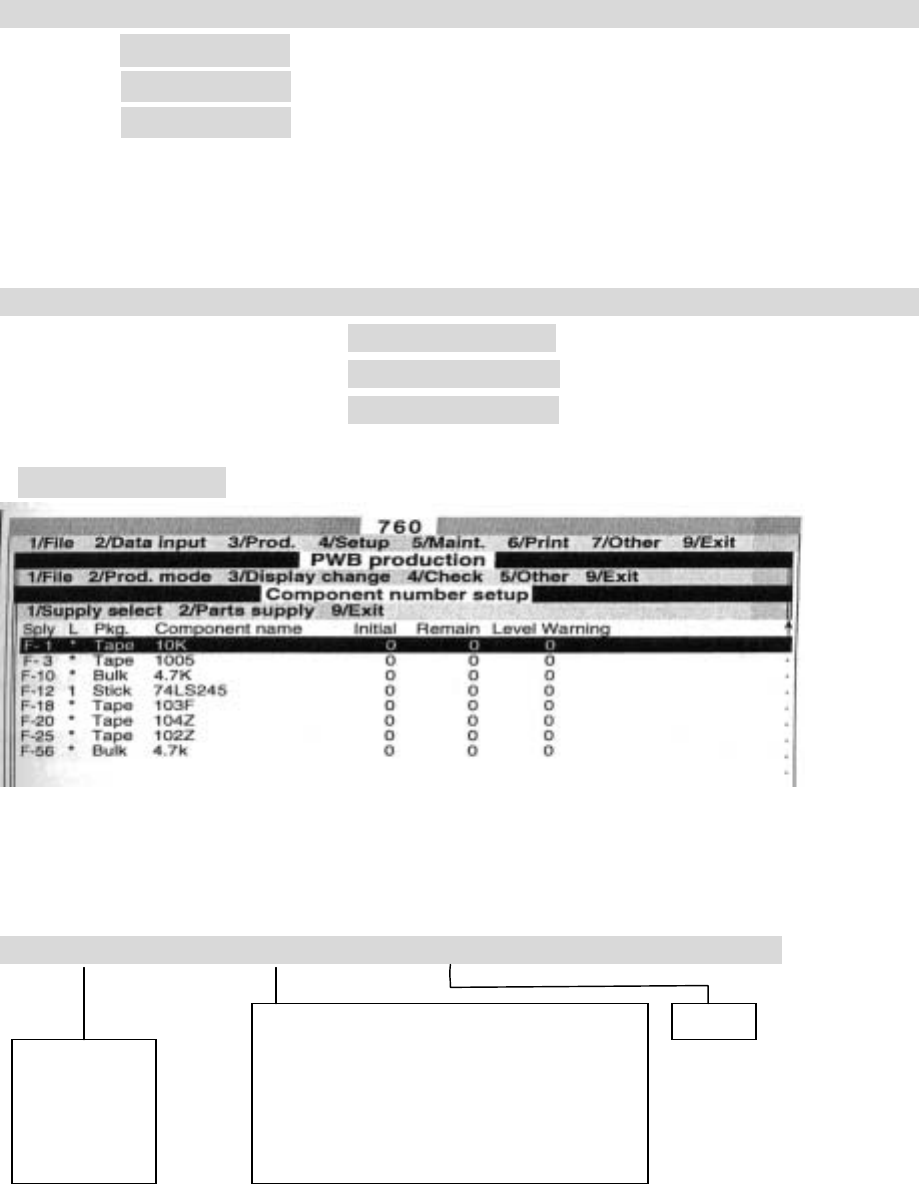

1.1/Parts no. setup 零件数量设定
Initial（最初的零件数）
Remain（剩余零件数）
Level Warning（警告数量，剩余数量到此设定值时，就发出警告）
◎输入时将光标移动到要输入的地方直接输入即可
1/Supply select 2/Parts supply 9/Exit
1/Replenish component 再装满零件 9/Exit
1/Front 正面 2/Clear清除
2/Rear 背面 3/ Replenish all feeders装满所有料架
3/Tray holder 4/Clear all 清除全部
4/MTC 5/Updata display更新显示
- 19 -
