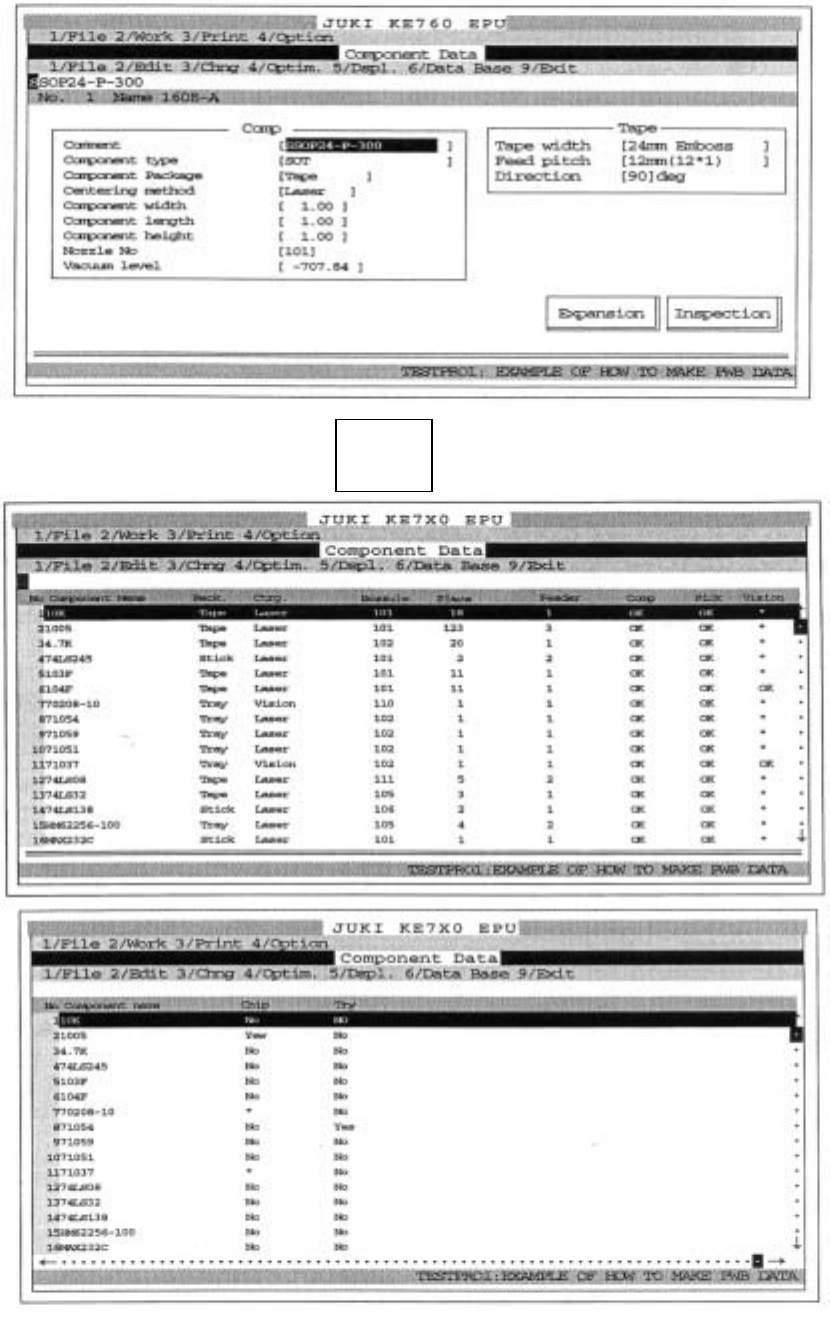

3-4 COMPONENT DATA（零件数据）
按 F9
- 29 -
Refong
．COMMENT: 指零件规格、特性或批注，由你们自行定义。
．COMPONENT TYPE: 指零件种类，如 CHIP SOT MELF……
O/other >> >>>>>>>>>>>>>>>>>>>>>>>>
1/CHIP :Square chip
2/MEFL :Mefl
3/CCND :Electrolytic capacitor
4/SOT :SOT
5/SOP :SOP
6/HSOP :SOP with Heatsink
7/SOJ :SOJ
B/QFP :QFP
9/PLCC :PLCC(QFJ)
A/PQFP :PQFP(BQFP)
B/TSOP :TSOP-1
C/TSOPZ :TSOP-2
D/BGA :EGA
E/FBGA :FBGA
F/RNA :Network resistor
D/TRI :Trimmer
H/GAFET :GaAsFET
I/CONN : One-way lead connector
J/CON2 :Two-way lead connector
K/CONZ :Z lead Connector
L/SKT-J :J-lead socket
M/SKT-G :Galwing socket
N/SKT-B :Socket with bumper
O/OTHER :Other conponent type
．COMPONENT PACKAGE: 指零件包装方式，有 TAPE (滚动条)、STICK(管状)、TRAY
(盘状)等三种方式。
．CENTERING METHOD: 指零件校正的方式，有 LASE 及 VISION 两种。
．COMPONENT WIDTH: 指零件宽度。
．COMPONENT LENGTH: 指零件长度。
L
零件
W
上料方向
零件 X 方向距离为 WIDTH
零件 Y 方向距离为 LENGTH
．COMPONENT HEIGHT: 指零件高度。
．NOZZLE NO: 指此零件适用之吸嘴号码。
．VACCUM LEVEL: 指 NOZZLE 吸取零件时之标准真空值，
(此值是用来判断 NOZZLE 是否吸取到零，
所以若遇特殊零件时，此值可更改)。
．TAPE WIDTH: 指包装零件之料带宽度。
．FEED PITCH: 指零件送料之间距。
- 30 -
Refong
．DIRECTION: 指零件极性方向(通常零件方向由 PLACEMENT 之角
度设定来控制，故此处 DIRECTION 设 0°以免与
PLACEMENT之角度设定相冲突)。

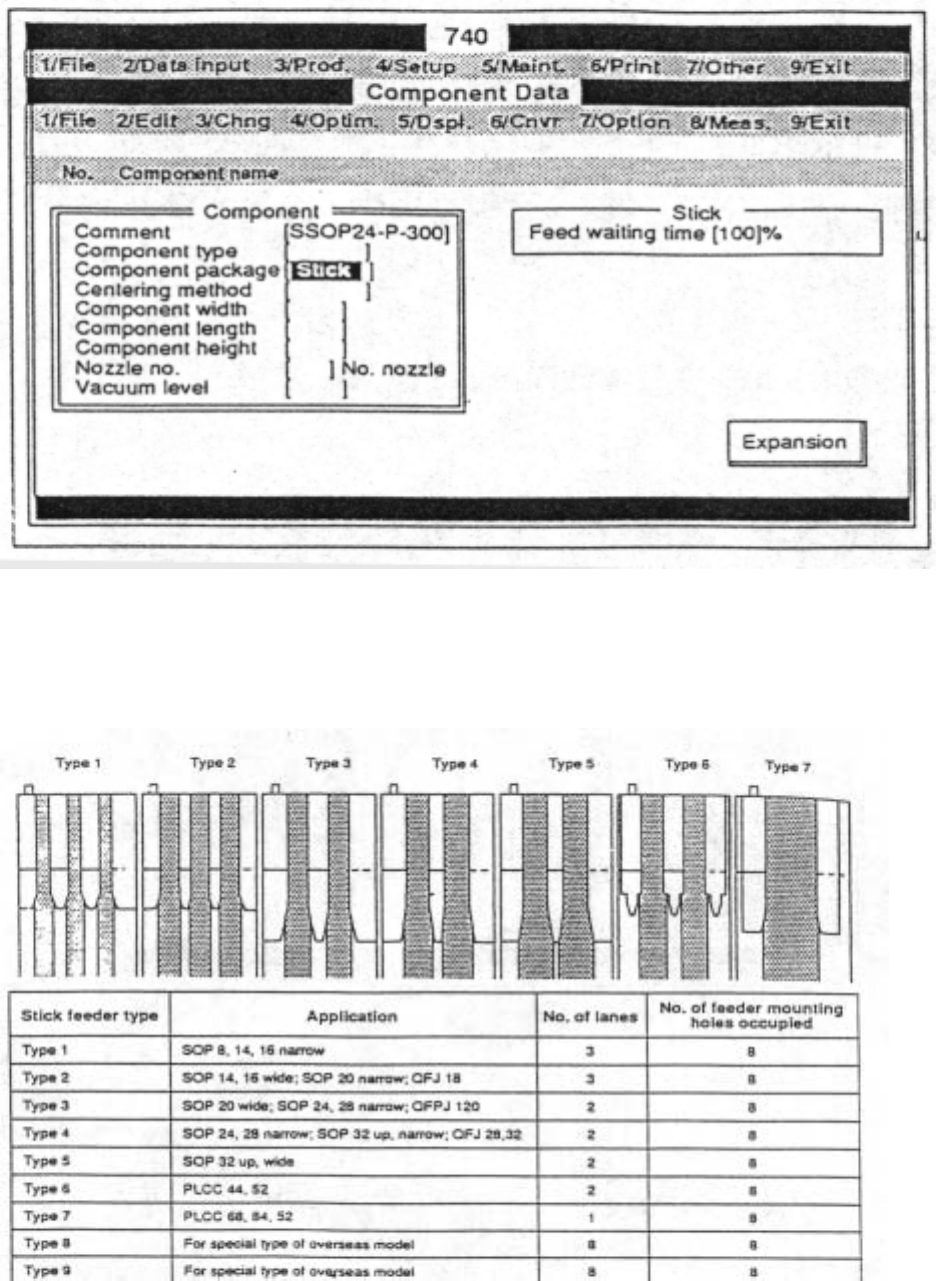

．管状（STICK）零件设定
*Feed waiting time （100﹪）：
零件等待时间，一般为 100﹪，若吸料速度比送料速度快，则须调大百分比。
*STICK TYPE 适用零件一览表
