＊注意事项 : A) 若同一种 TAPE 包装零件，欲设定 2 。 3 支或更多，可用 COPY 方式复制。 B)STICK 包装零件如 : TYPE l 有 3 管可设定，此 3 管可设定不同零件，亦可以 COPY 方式复制相同零件。 C)MTC 亦可以 COPY 方式复制成多盘供料。 D)TRAY HOLDER 为单体式供料，不似 MTC 可复制。 - 3 6 - Refong
3-5 PICK DATA（料站资料）
．机台会根据 COMPONENT DATA 的资料自动输入零件名称及包装方式
．SPLY: 指将此零件设置在机台的前方(FRONT)或后方(REAR)或是以
TRAY HOLDER 及 MTC 方式摆放。
．POS: 指零件所装置之 FEEDER 站数(机台上有站数编号)。
．TYPE: 适用于管状料(1-9 种 TYPE)。
．LANE: 适用于管状料(指振荡器上第几管位置)
．ANGLE: 指零件上料时之角度(通常亦设为 0。)
．Xl、Yl、Z: 指零件吸着之 X.Y 位置及 Z 轴高度。
．X2、Y2、X3、Y3: 适用于 TRAY HOLDER 及 MTC 时另两点之位置（此种方法是以
三点位置计算出 TRAY 盘上所有零件之 PICK 位置）。
- 35 -
Refong
＊注意事项:
A)若同一种 TAPE 包装零件，欲设定 2。3 支或更多，可用 COPY 方式复制。
B)STICK 包装零件如:
TYPE l 有 3 管可设定，此 3 管可设定不同零件，亦可以 COPY 方式复制相同零件。
C)MTC 亦可以 COPY 方式复制成多盘供料。
D)TRAY HOLDER 为单体式供料，不似 MTC 可复制。
- 36 -
Refong

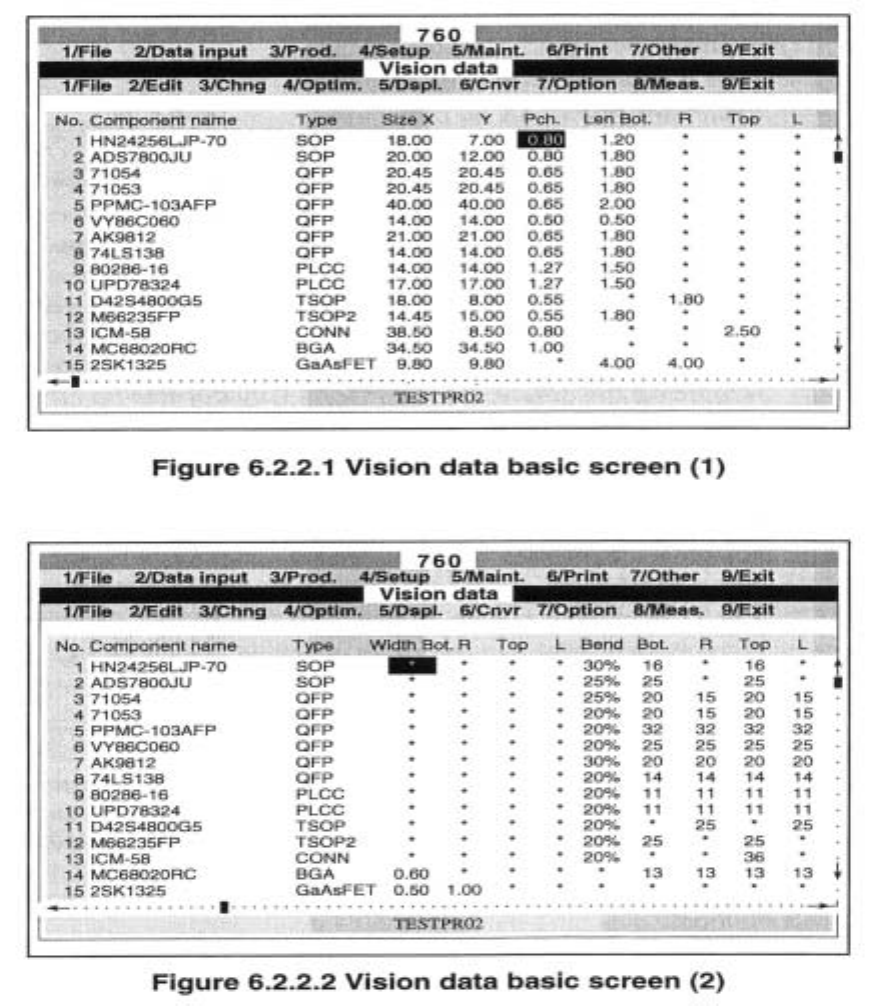

3-6 VISION DATA(视觉资料)
●DIMENSION WIDTH： 指 IC 只脚长
●PITCH： 指 IC 脚与脚之间距
●LENGTH： 指 IC 只脚长（BGA 零件须设定球宽）
●BEND： 指 IC 脚弯曲之变形量
●BOTTOM / RIGHT / TOP /LEFT： 指 IC 四边之脚数
- 37 -
