第三章 Data Input（资料输入）

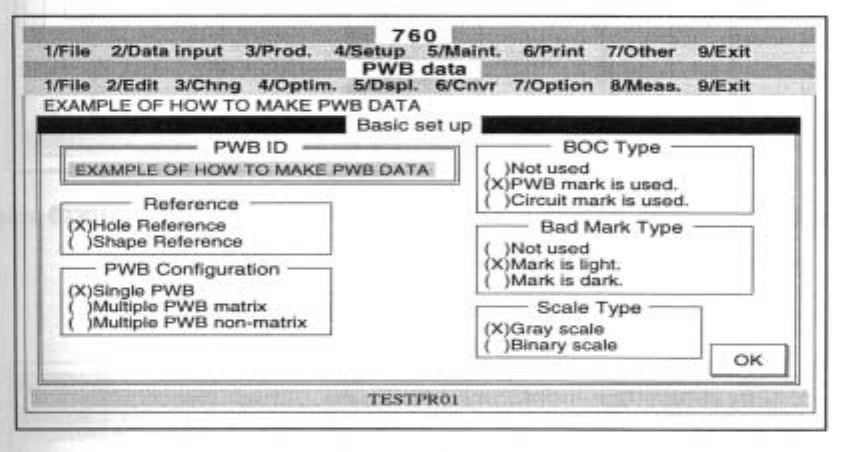

3-1 基本资料
PWB ID 程序名称设定（提示，非档名）
REFERENCE(定位方式)
（）HOLE REFERENCE 孔定位
（）SHAPE REFERENCE 边定位
PWB CONFIGURATION(基板轮廓)
( )SINGLE PWB 单片板
( )MULTIPLE PWB MATRIX 矩阵多连板
( )MULTIPLE PWB NON-MATRIX 非矩阵多连板
BOC TYPE 识别点形式
( )NOT USED 不使用
( )PWB MARK IS USED 使用大板识别点
( )CIRCUIT MARK IS USED 使用小板识别点
BAD MARKTYPE 坏板侦测形式
( )NOT USED 不使用
( )MARK IS LIGHT 使用较亮侦测点
( )MARK IS DARK 使用较暗侦测点
SCALETYPE 识别点之阶层形式
( )GRAY SCALE 灰阶形式
( )BINARY SCALE 二进制形式
㊣当 BASIC SETUP 设定完成后即可进入 PWB DATA
