4-5 Maual Control

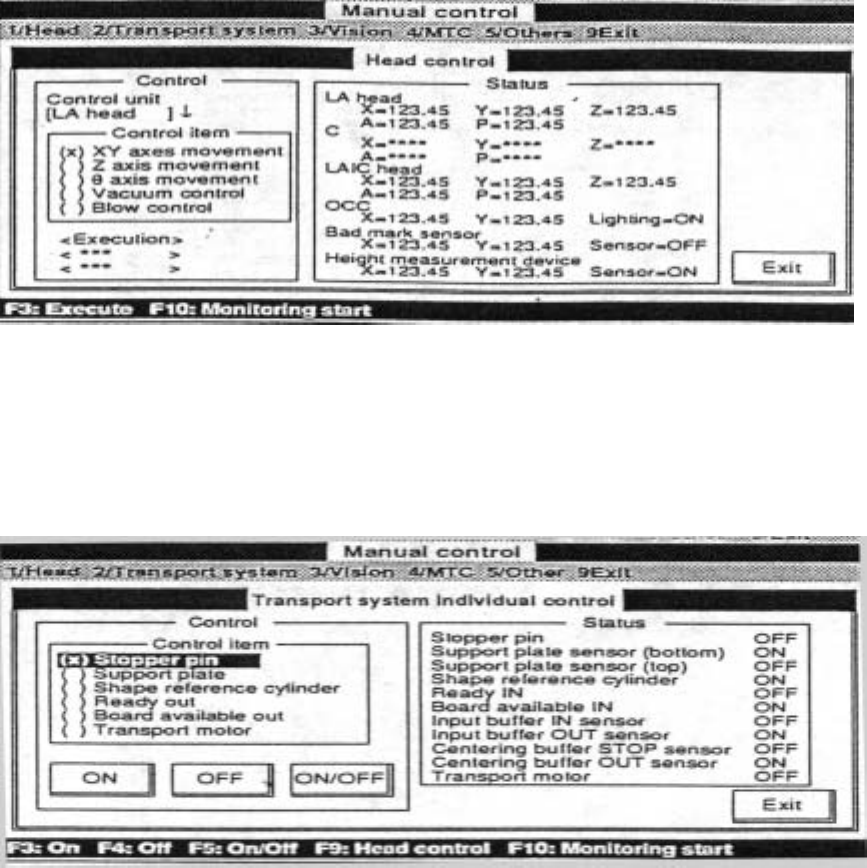

4-5-1 Head control / Laser control
此处可控制 Head、Laser、OCC Camera、BadMark sensor 作 X、Y 轴移动，Z 轴、θ
轴及 Blow 等动作。及测试传感器是否动作正常。
4-5-2 Transport system
A)Independ control
此处可单独作 Stopper PIN（主停止 PIN）、Support Plate（支撑平台）、Shape reference
cylinder（编定位用）、三个输送马达等动作。以及传感器的 ON/OFF 动作。
＊换线时，基版之架设亦在此处，先做 Stoppr 及 tooling pin 位置调整后，直至 Support plate
能顺利升降后及传感器动作正常后再进入 AUTO Control 作自动进出版测试。
- 47 -
Refong

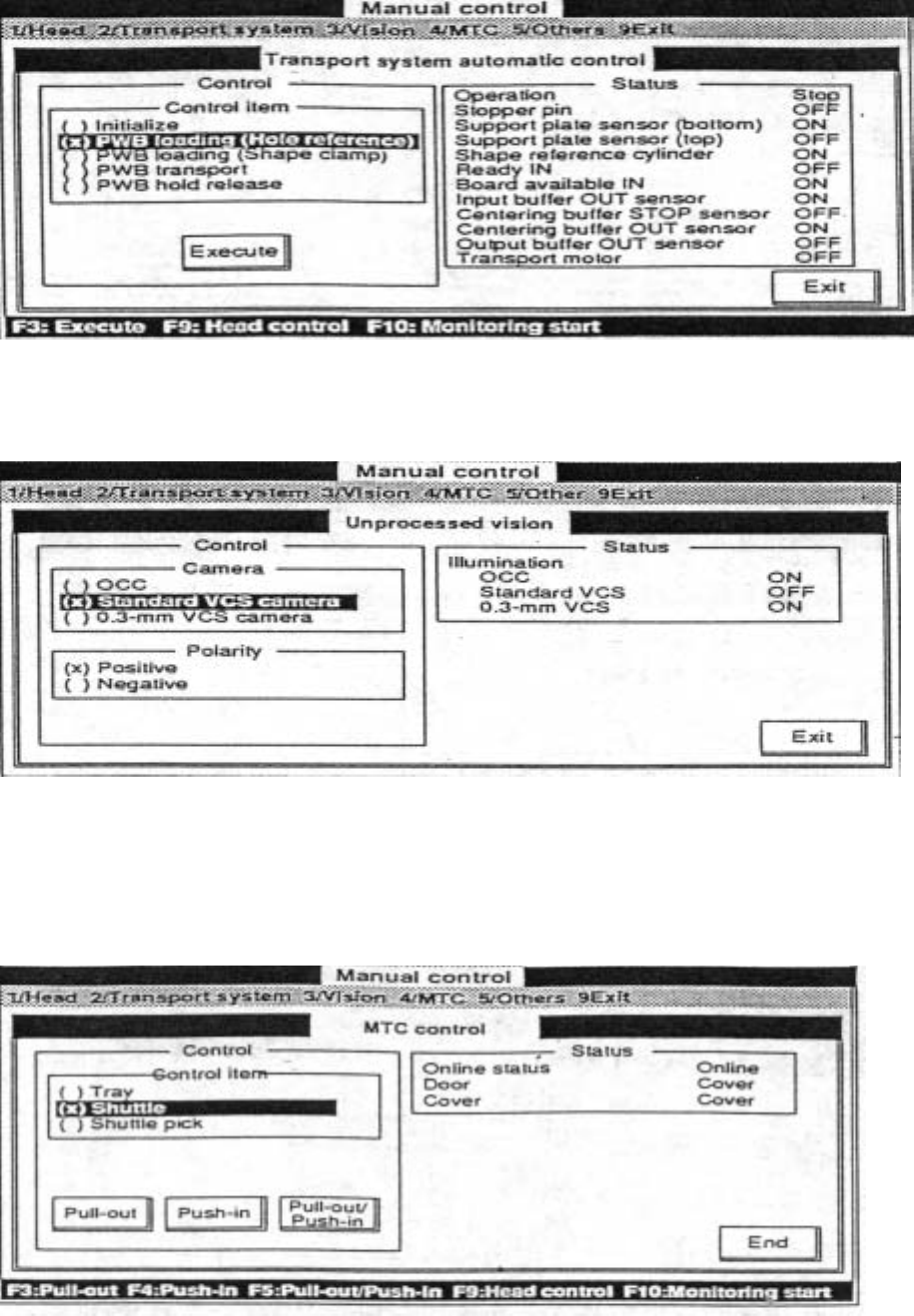

B)Auto conveyor
选择左边欲控制的选项后，按 F3 就会自动执行右边 Status 内容中 ON 的项目。
4-5-3 VISION
此处可执行 OCC 及 VCS CAMERA 之 ON/OFF 动作
＊Positive： 正常图像
＊Negative： 反白图像
4-5-4 MTC Control
此处可做粹盘机的各项动作，抓盘子、吸料、送料等动作测试。
- 48 -
