4-5-5 Other
A)Signal light control
这儿可控制灯号及警报器测试。
B)ATC Control
这儿可针对 AT C 单元作各项动作，及吸头交换。
C)Feeder knock control
这儿可针对 FEEDER(进料器)的 KNOCK PIN(敲击 PIN)作个别测试，并可针对不同宽度及
不同 PITCH(间距)之 FEEDER 作敲击行程动作测试。
- 49 -
Refong
第五章 快速入门
5-1 开机
一.检查空气压力是否正常。
二.送电
三.待画面出现一个白色对话框（Will Return Home Position，问你是否归原点）。按 Enter
键。回原点。
四.到 1/FileOpen 中选择（以 Tab 键）要生产的程序按 Enter 即可。
5-2 关机
一.回主选单（主画面）
二.选择 9/Exit 按 Enter 后它会把吸嘴放回 AT C。
三.画面出现 Turn Off 后，关电。
5-3 异常处理
一.机台发出警报时，请按绿色键（Run）或红色键（Stop），关闭警报声。
二.看画面所示之异常状况，作相对应之动作。
5-4 更改联版
一.到 Data Inpurt PWB Data 选 Circuit（Tab 键）。
二.纪录所有小版原点的 X、Y 轴位置与角度。
三.移动光标到须更改的位置 选择 1/File 选 Delete（删除）或 Insert（插入）。
四.再次更改时，先将上次删除的资料补回，再进行删除动作。
5-5 双挂料改为单挂料
一.先把未打完的那一片打完（用另一支料插到打完的那个位置）。按 Single Cycle。
二.停机后，到 Data Inpurt Placement Data 把打完的那只料所用到的位置都改为
另一支未用完的名子。
- 50 -
Refong
5-6 BOC Mark 点制作
一.按 HOD 的 CAMERA，先对准 Mark 点的中心。
二.把光标移到 X、Y 后面的（ ）中，按 HOD 的 CAMERA。

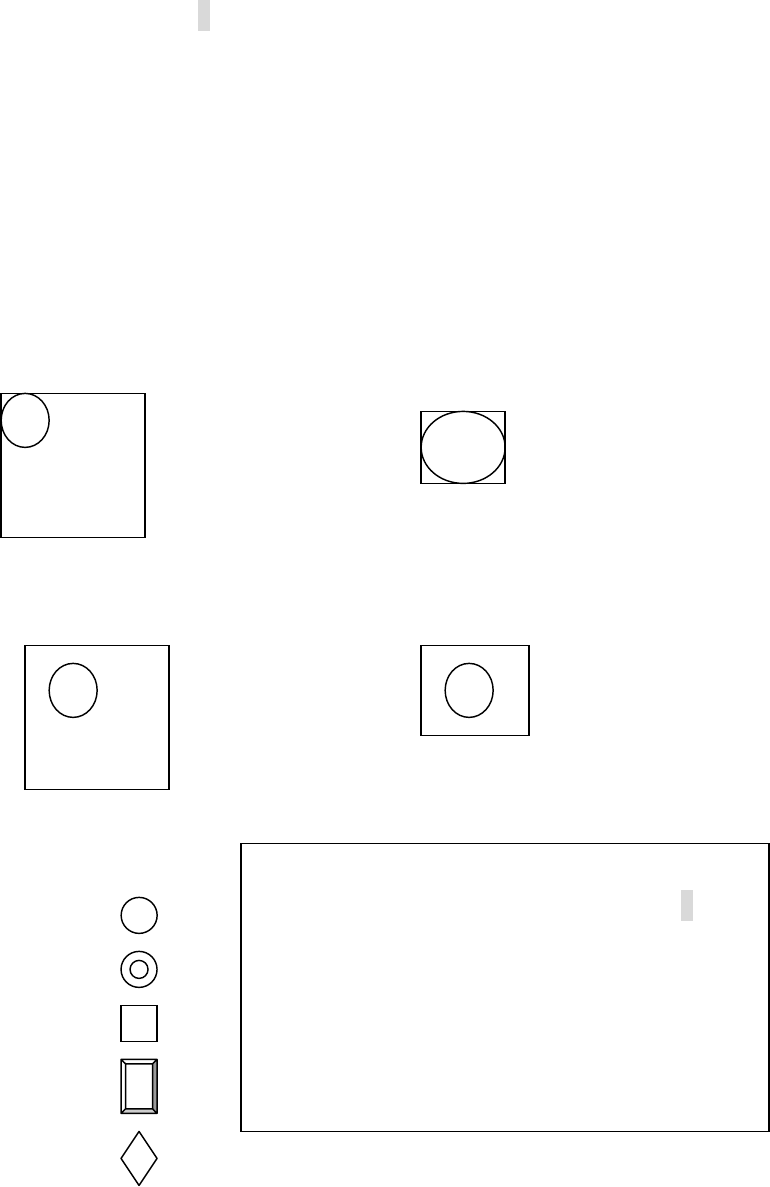

三.先做 Mark 的大小左上 Enter。图一。
四.再作 Mark 的大小右下 Enter。图二。
五.调对比，按 HOD 中的 +Y 或 –Y Enter。
六.选图样，用↑↓键 Enter。图三。
七.作搜寻范围，左上 Enter。图四。
八.作搜寻范围，右下 Enter。图五。
九.存盘。
十.完成。
图一 图二
图三 图四
＊
密笈
…
1.在对好 X、Y 轴坐标后，把光标移到（ ）内。
2.选择 2/Edit A/Vision Copy 出现以前做的
一些 Mark 点的存盘。
3.将光标移到和现在一样的 Mark 点文件，再将
光标移到 OK 按 Enter 键，如此就可叫出那一
个资料文件。不用重新作一个。
图五
（）
图形很多，自行参考原厂使用手册。
- 51 -
