1 - 21 Ausgabe 1 0/2018 SIPLACE CAN Bus 21 2.8 Anhang 2.8.1 Abschlußwiderstände Abb. 2.8 - 1 Abschlußwiderstand CAN BUS 60 Ohm (OK) CAN _H - Pege l CAN _L - Pegel
1 - 20
SIPLACE CAN Bus Ausgabe 10/2018
20

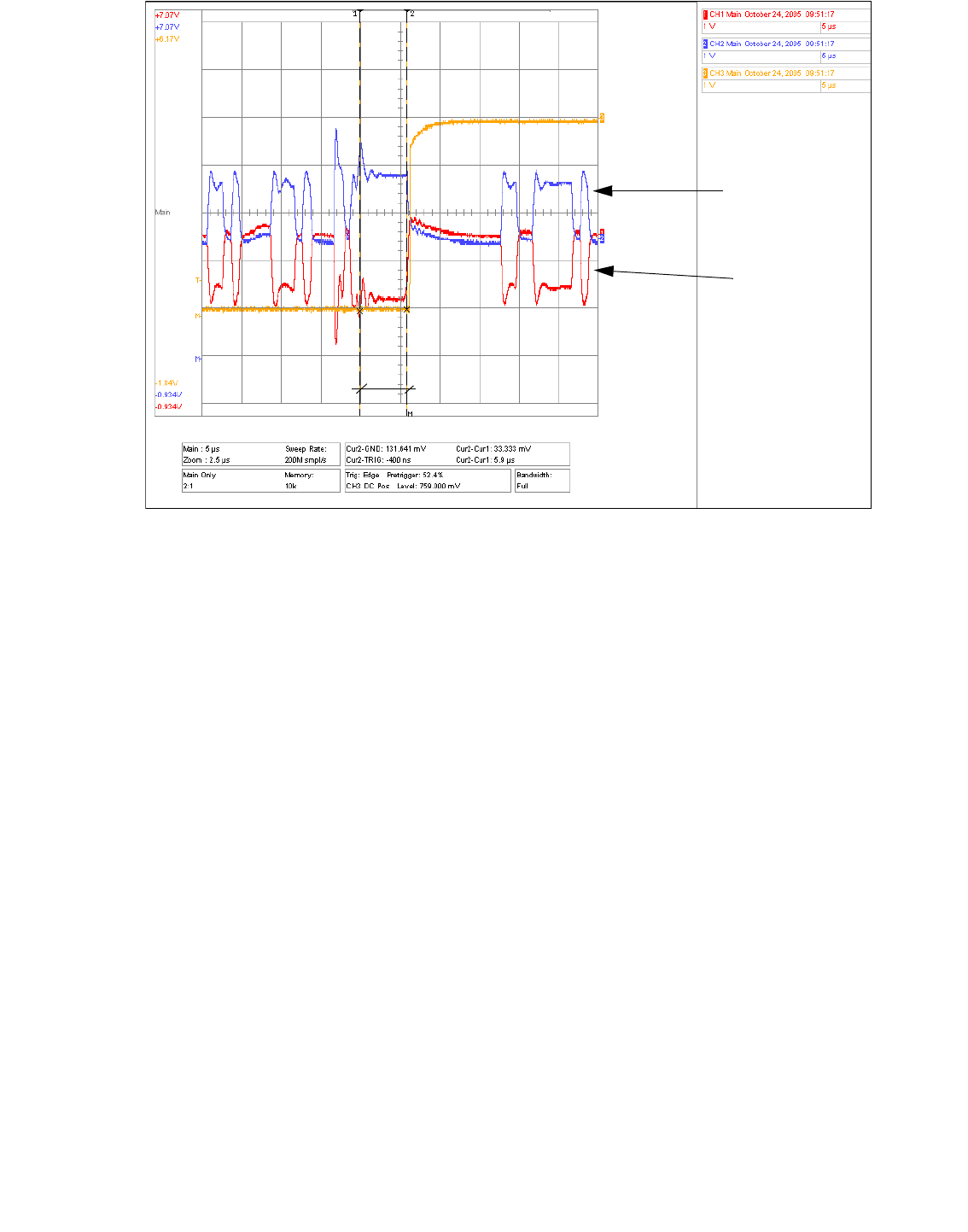

Abb. 2.7 - 1 CAN Telegramm mit Error Frame
Der Error Framezähler schaltet, da ein Block des CAN Telegramms, hier 6 Bits, ca.6µs den glei-
chen Zustand hat. Beim 1MBit/s Bus entspricht 1 bit eine Länge von 1µs daraus ergibt sich eine
max. Blocklänge mit gleichem Pegel von 5µs.
Der Error Framezähler der CAN Test Box ist voreingestellt und zählt bei einem1 Mbit CAN Bus bei
5,5µs. Bei einem 500 kBit/s CAN Bus HS60 bei 11µs.
Diese Einstellung von 5,5µs und 11µs ist werksseitig in der CAN Test Box über Potentiometer vor
eingestellt.
5,9µs
CAN _H - Pegel
CAN _L - Pegel
1 - 21
Ausgabe 10/2018 SIPLACE CAN Bus
21
2.8 Anhang
2.8.1 Abschlußwiderstände

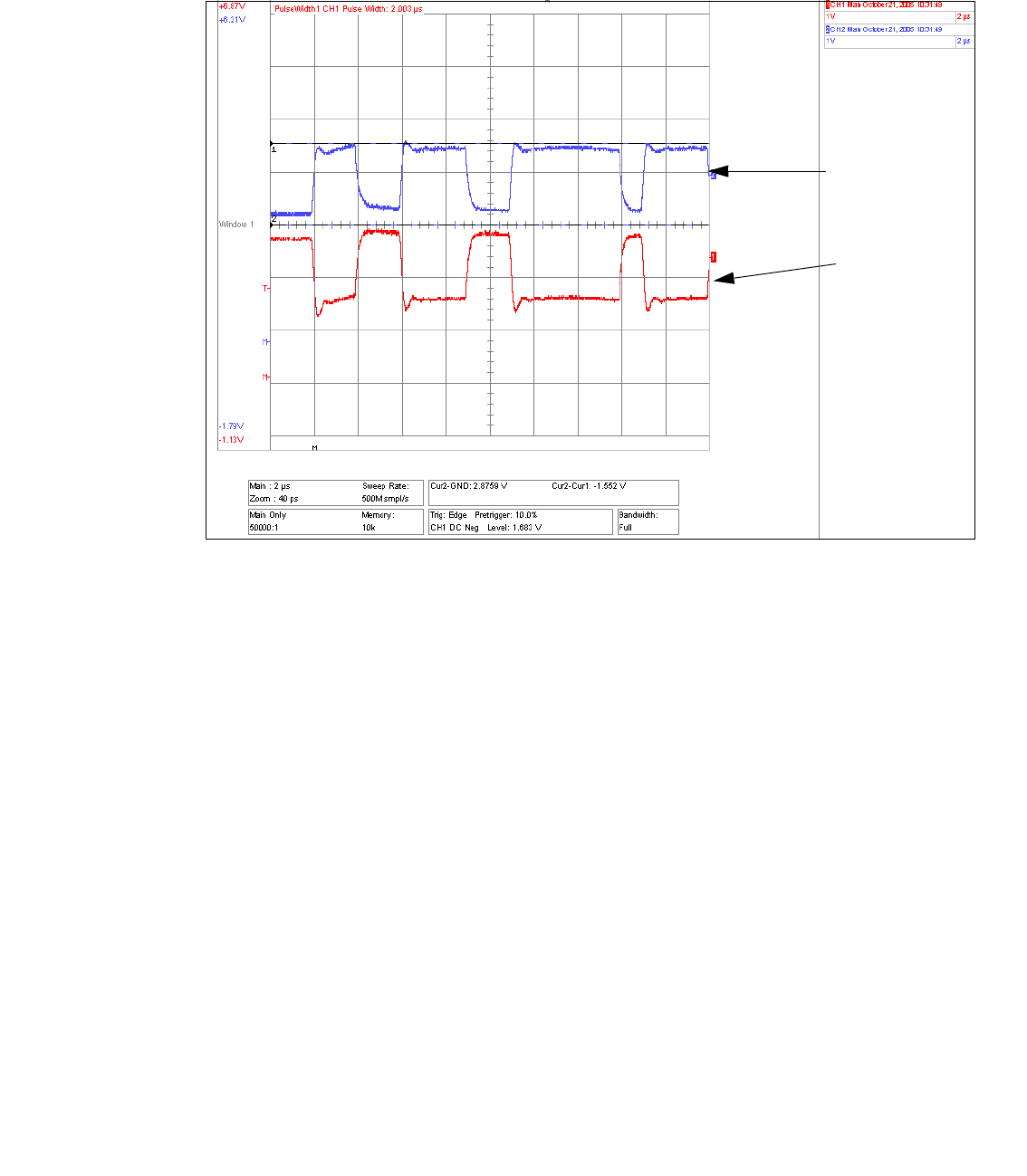

Abb. 2.8 - 1 Abschlußwiderstand CAN BUS 60 Ohm (OK)
CAN _H - Pegel
CAN _L - Pegel
1 - 22
SIPLACE CAN Bus Ausgabe 10/2018
22

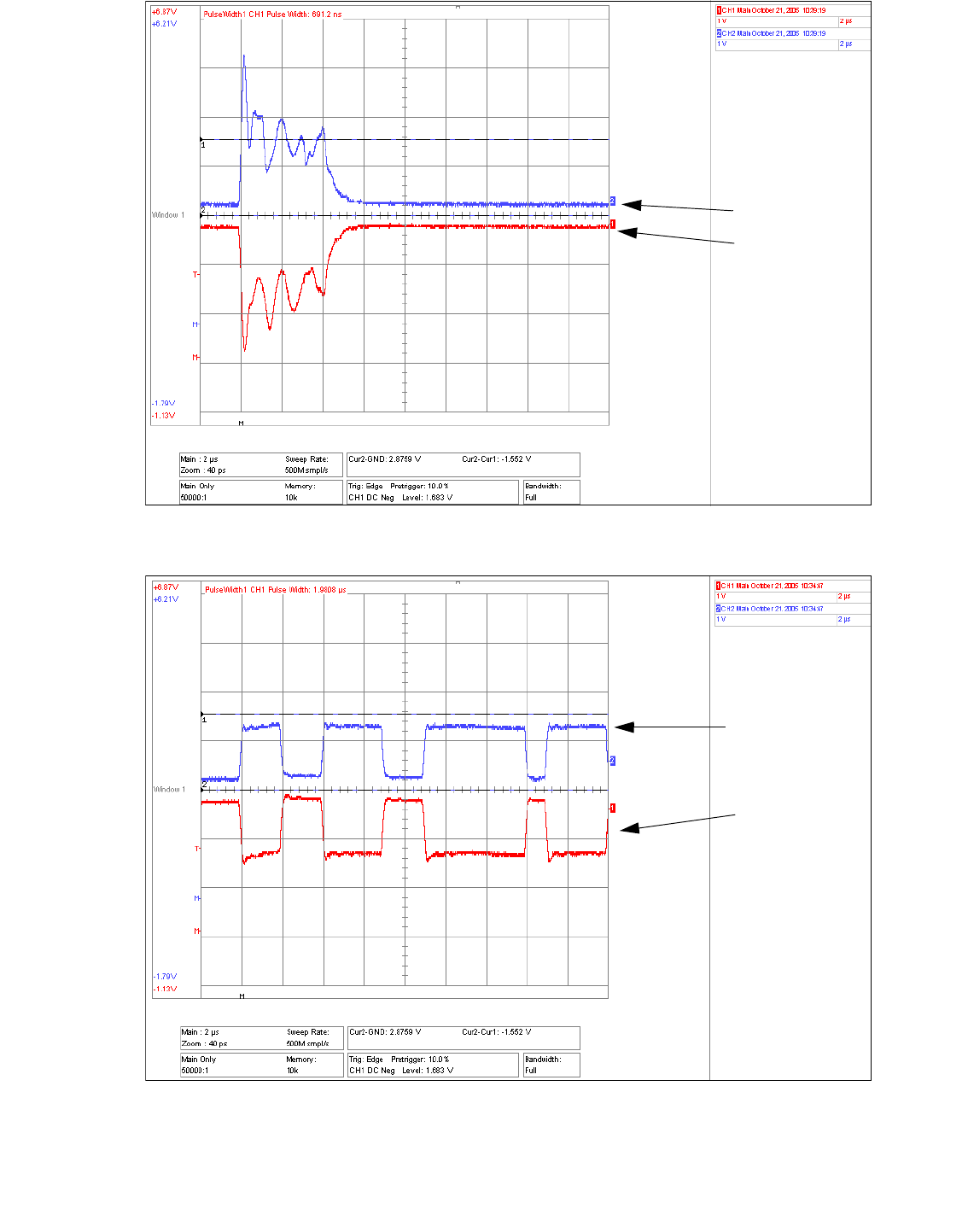

Abb. 2.8 - 2 Abschlußwiderstand CAN BUS 120 Ohm
Abb. 2.8 - 3 Abschlußwiderstand CAN BUS 40 Ohm
CAN _H - Pegel
CAN _L - Pegel
CAN _H - Pegel
CAN _L - Pegel
