9-3 後側電装ユニット Rear Control Unit 9-3-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 53 1-468-419-11 直流電源 DC POWER SUPPLY 1 24V, JWS300-24, NEMIC-LAMBDA 54 1-474-085-11 直流電源 DC POWER…

100%1 / 134
9-3
後側電装ユニット
Rear Control Unit
9-3-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-755-539-11
リレーソケット
RELAY SOCKET
1
SY4S-05B, IDEC
28 7-628-000-07
十字穴付なべ小ねじ
(+CROSS) PAN HEAD SCREW
4
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW5*12
29 2-148-314-02
側面パネル(右)
SIDE PANEL (LIGHT)
1
30 4-719-733-01
取手
HANDLE
2
AP-197-1-2, TAKIGEN
31 1-789-878-11
P/B DRIVE ボード 3 A'ssy
P/B DRIVE BOARD 3 A'ssy
1
P/B DRIVE BOARD Ⅲ, ASTI
32 4-706-153-01
スペーサ
SPACER
4
KGLS-4S, KITAGAWA KOGYO
33 1-418-616-11
モータドライバ
MOTOR DRIVER
1
CSD5828N-P, ORIENTAL MOTOR
34
35 7-682-948-01
十字穴付きなべ小ねじ
(+CROSS)PAN HEAD SCREW
22
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*8
36 1-761-190-12
ALARM I/Fボード
ALARM I/F BOARD
1
ALARM I/F BOARD, ASTI
37 4-705-584-11
スペーサ
SPACER
8
SQ-10, MAC8
38 1-576-342-11
ブレーカ
BREAKER
3
CP32V/5DC, FUJI ELECTRIC
39 1-576-340-11
ブレーカ
BREAKER
1
CP32V/2DC, FUJI ELECTRIC
40 4-705-232-11
取手
HANDLE
2
A165-4, TAKIGEN
41 4-706-486-01
銘板
NAME PLATE
1
42 7-682-947-01
十字穴付なべ小ねじ
(+CROSS)PAN HEAD SCREW
10
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*6
43 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*10
44 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
4
SW 5, TYPE 2
45 7-688-005-11
ワッシャ
WASHER
4
W5, MIDDLE
46 2-148-312-02
メインパネル
MAIN PANEL
1
47 7-623-423-07
ワッシャ
WASHER
1
LW4, TYPE B
48 4-701-543-01
アースシール
GROUND DECAL
1
AMS-550, TOKYO CHEMICAL
INDUSTRY
49 4-707-937-11
ゴム脚
RUBBER FOOT
6
BU-4850 20TYPE, SATO PARTS
50 1-468-420-11
直流電源
DC POWER SUPPLY
1
5V/12V/-12V, LWT30H-522,
NEMIC-LAMBDA
51 1-468-418-11
直流電源
DC POWER SUPPLY
1
5V/12V/-12V, LWT50H-522,
NEMIC-LAMBDA
52 2-148-312-02
電源取付ブラケット
POWER SUPPLY BRACKET
1
9-3
後側電装ユニット
Rear Control Unit
9-3-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53 1-468-419-11
直流電源
DC POWER SUPPLY
1
24V, JWS300-24, NEMIC-LAMBDA
54 1-474-085-11
直流電源
DC POWER SUPPLY
1
PS1, ZWS150AF-48/J,
NEMIC-LAMBDA
55 2-148-315-02
側面パネル(左)
SIDE PANEL(LEFT)
1
56 1-755-536-11
コンタクタ
CONTACTOR
1
SD-N12 DC24V1A1B, MITSUBISHI
57 1-234-904-11
コイルサージ吸収ユニット
COIL SURGE UNIT
1
UN-SA25, MITSUBISHI
1
1
1
8
1
1
1
1
20
4
13
14
15
16
15
17
2
3
5
6
1
1
1
1
1
1
12
10
11
1
1
1
1
7
9
19
18

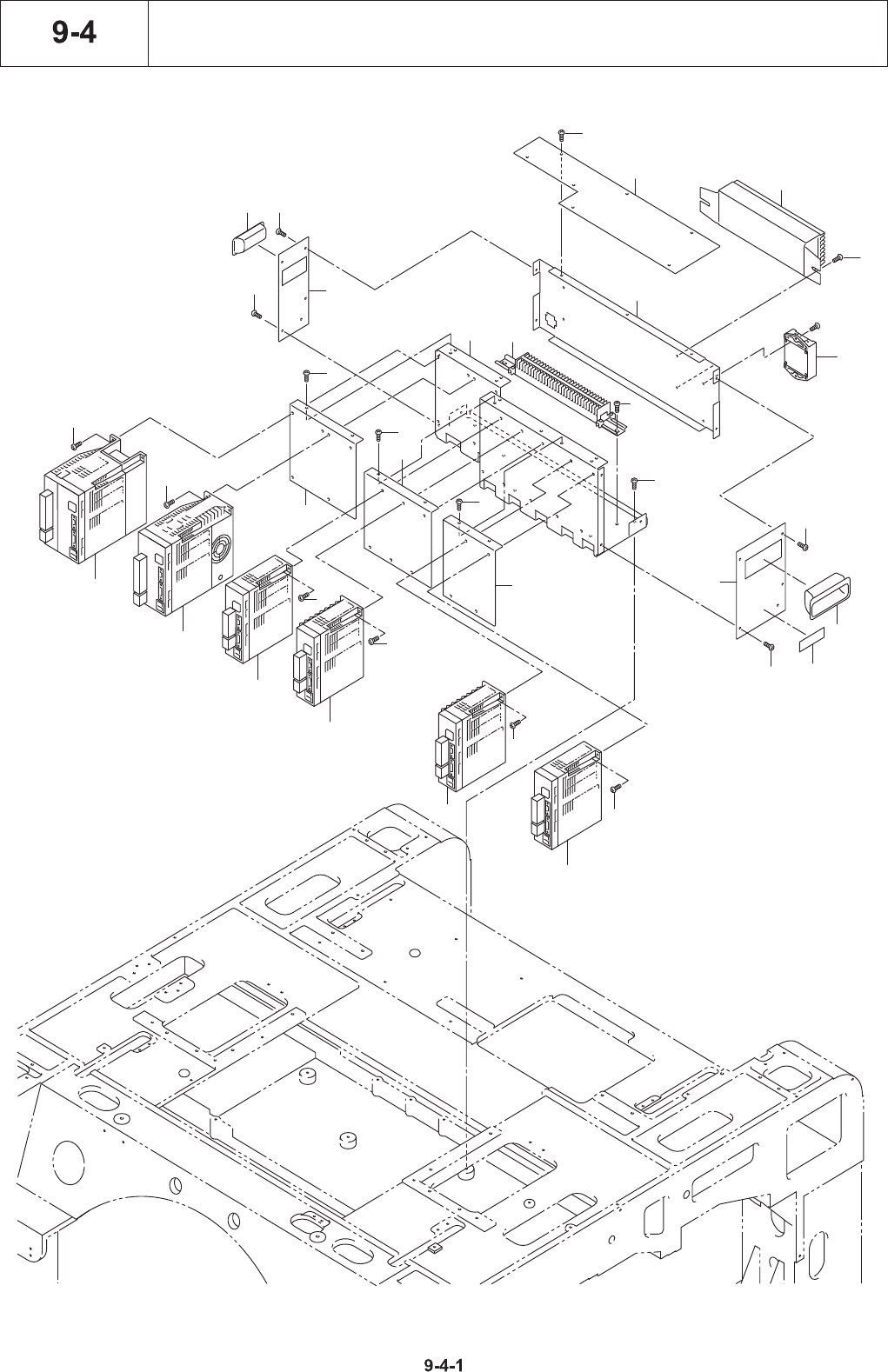

上部電装ユニット
Top Control Unit
