8-1
上部カバー
Upper Cover
8-1-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
2
3
4
6
9
10
11
7
8
2
4
38
39
2
4
30
29
28
23
2
5
36
40
27
37
34
38
4
19
11
10
9
33
2
31
21
32
4
35
4
18
19
20
2
13
39
14
22
24
25
24
26-2
23
23
26-1
24
23
17
4
16
15
22
24
25
4
8-2

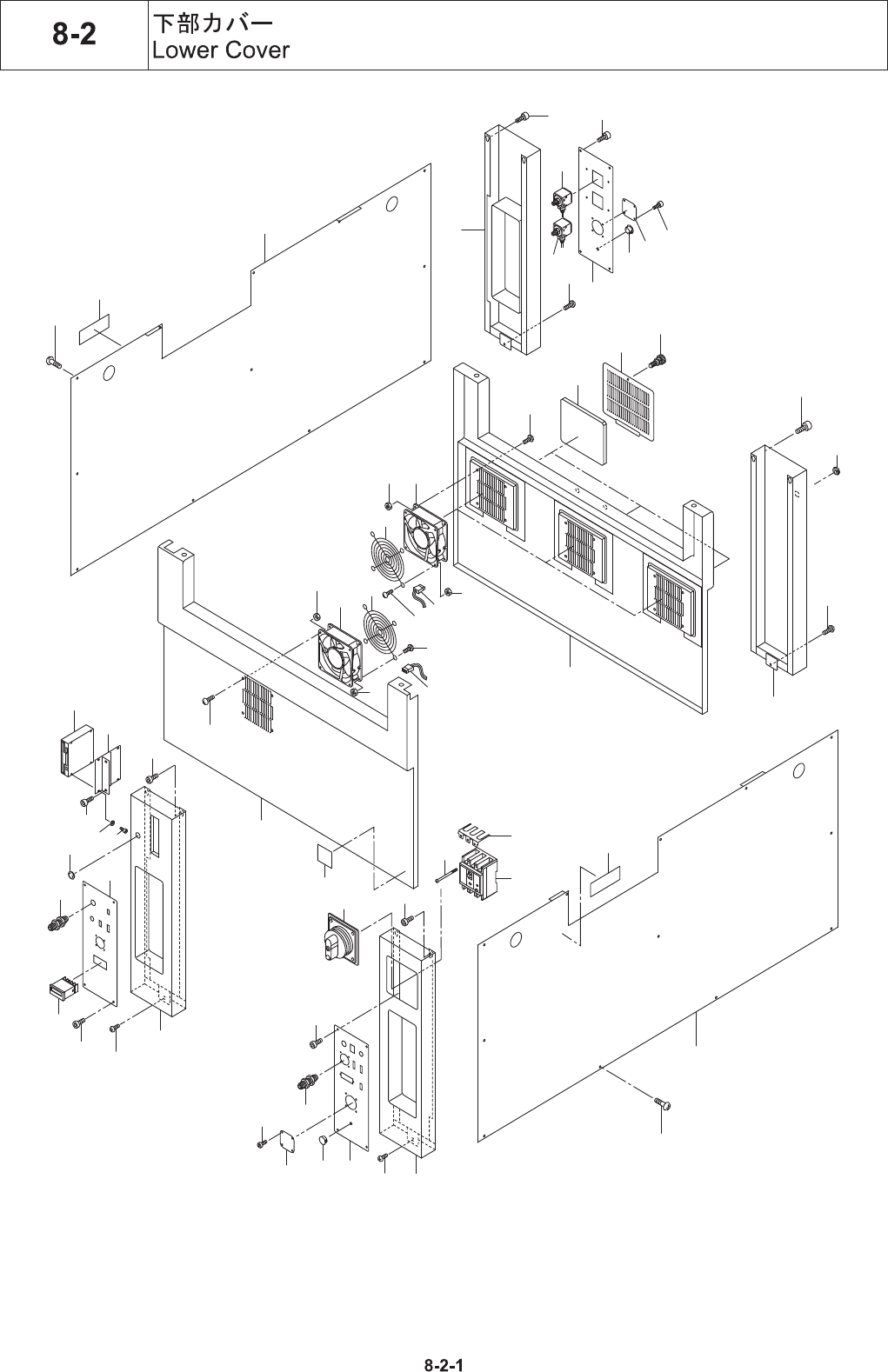

下部カバー
Lower Cover
8-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 2-108-912-01
側板(下)
SIDE PLATE(BOTTOM)
1
2 4-720-190-01
十字穴付きトラス小ネジ
(+CROSS) TRUSS HEAD SCREW
32
+T4*6
3 2-109-049-01
カバー (右下)
COVER(RIGHT,BOTTOM)
1
4 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C4*8
5 2-108-912-11
側板(下)
SIDE PLATE(BOTTOM)
1
6 1-487-280-11
圧力スイッチA'ssy
PRESSURE SWITCH A'ssy
1
PPD3-R10N-HS-FL351279, CKD, 96
7 1-487-281-11
圧力スイッチA'ssy
PRESSURE SWITCH A'ssy
1
PPD3-R01N-HS-FL351279, CKD, 97
8 2-189-912-03
インターフェイスプレート(後)
INTERFACE PLATE(REAR)
1
9 4-712-999-31
プラグ
PLUG
2
0312, NIX
10 4-761-799-01
蓋
BLANKING PLATE
2
11 4-706-724-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C3*10
12
13 2-109-048-01
フロントカバー(左下)
FRONT COVER (LEFT,BOTTOM)
1
14 1-797-654-11
3.5型マイクロ FDD
MAICRO FDD
1
FD-235HF-C891, TEAC
15 4-706-724-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*5
16 7-688-004-11
ワッシャ
WASHER
13
W4, MIDDLE
17 2-108-861-02
HDD取付板
HDD PLATE
1
18 4-722-593-02
インターフェイスプレート(左前)
INTERFACE PLATE(LEFT,FRONT)
1
19 4-719-687-11
エアー継ぎ手
AIR UNION
2
KQ2E06-00, SMC
20 1-520-538-11
アワメーター
HOUR METER
1
H7ET-NFV-300, OMRON
21 2-108-915-02
センターカバー(前)
CENTOR COVER(FRONT)
1
22 1-763-987-11
ファン
FAN
4
4715MS-20T-B5A-B01, MNB
23 4-720-190-11
十字穴付きトラス小ネジ
(+CROSS)TRUSS HEAD SCREW
16
+T4*12
24 7-684-014-04
ナット
NUT
16
N4, TYPE1
25 4-720-311-01
ファンガード
FAN GUARD
4
PG-47-02, MNB
26-1 1-836-700-11
プラグコードA'ssy
PLUG CORD A'ssy
1
A-40-03, IKURA SEIKI, FAN-F
