5-3 中間レール（１／２） Center Rails(1/2) 5-3-5 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl.
5-3
中間レール（１／２）
Center Rails(1/2)
5-3-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53 2-109-822-03
ボールフランジャブロック(A)
BALL FRANC JAB LOCK(A)
2
54 2-148-083-01
ボールフランジャ
BALL FRANC JAB
4
BSX4, MISUMI
55 4-761-949-01
ベルトガイドピン
BELT GUIDE PIN
10
56 X-2148-978-1
ブッシュアップレール(A)
PUSHUP RAIL(A)
1
57 X-2022-799-2
ボールプランジャブロック(B) A'ssy
BALL PLUNGER BLOCK(B) A'ssy
2
58 4-722-468-01
ローラ板ナット
ROLLER PLATE NUT
2
59 4-722-464-01
レール (D)
RAIL(D)
2
60 4-722-811-01
ベルトガイド
BELT GUIDE
2
61
62
63
64 4-722-615-01
低頭ボルト
LOW HEAD BOLT
4
CBS3-6, MISUMI
65
66
67
68
69
70 2-590-510-03
基板押さえ (A)
BOARD PLATE(A)
1
71 2-697-675-01
プッシュアップレール(B)
PUSHUP RAIL(B)
1
72 X-4700-550-2
レール(A) A'ssy
RAIL(A) A'ssy
1
73 2-109-795-02
固定レールストッパー
FIXED RAIL STOPPER
2
74 4-722-471-01
スペーサ
SPACER
2
75 4-719-978-01
ベルト
BELT
1
76 4-722-472-01
テンションスペーサ
TENSION SPACER
1
77 4-722-618-01
小径玉軸受け
PETAINER METER BALL SHAFT
1
F623ZZ, NSK
78
5-3
中間レール（１／２）
Center Rails(1/2)
5-3-5
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.

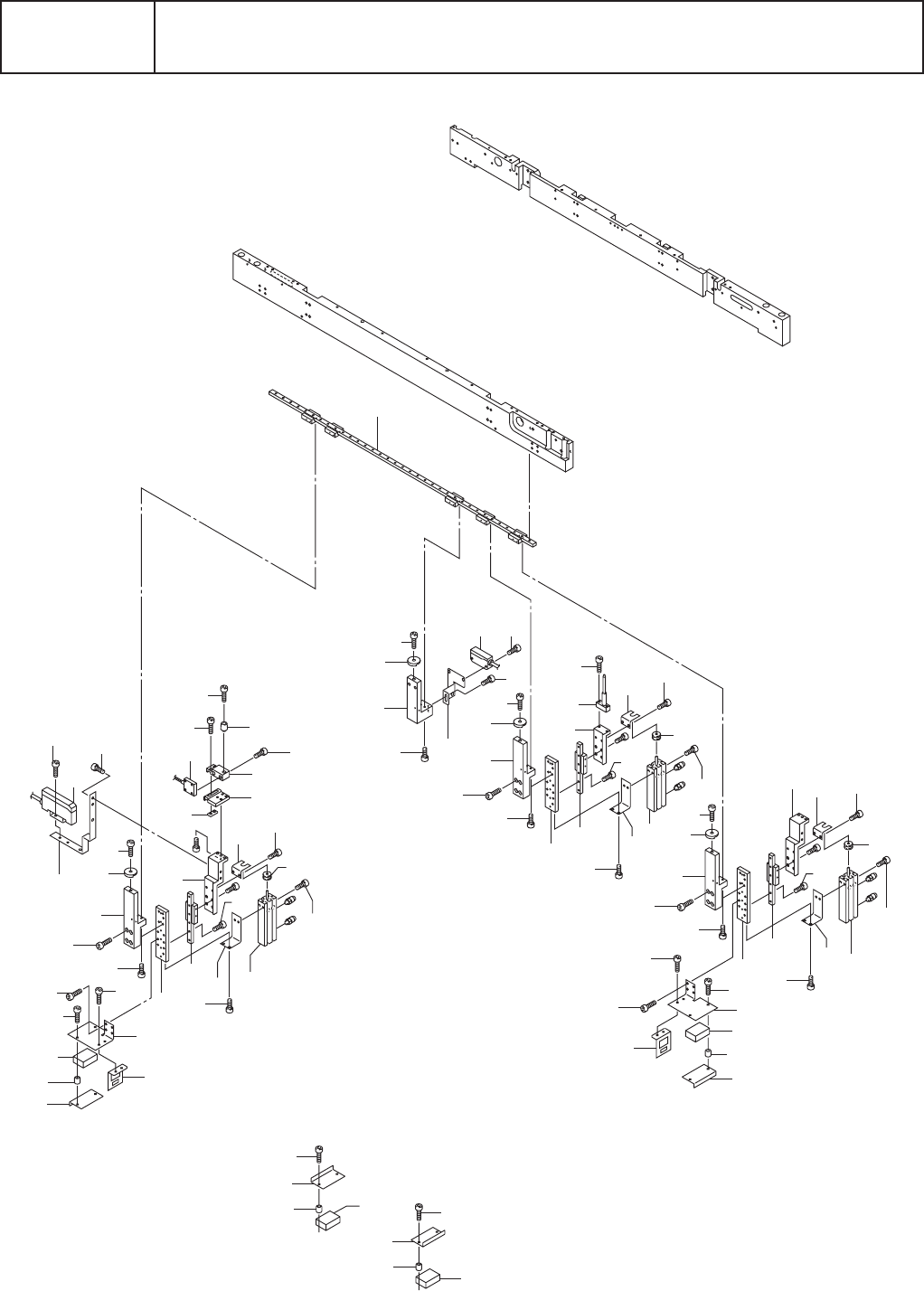

5-4-1
5-4
中間レール (2/2)
Center Rails(2/2)
29
30
22
43
33
32
23
32
32
32
34
33
44
45
33
44
21
25
21
39
24
24
24
24
29
30
22
18
2
2
2
2
18
2
2
41
42
25
27-4
27-3
26
26
27-1
26
18
25
28
40
19
9
8
2
13
19
21
29
30
22
28
2
28
2
2
31
45
34
33
21
12
15
14
16
17
7
37
36
20
23
23
23
2
11
10
2
20
20
11
20
35
23
23
23
2
2
2
