8-3
操作パネル
Operation Panel
8-3-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
41
43
42
4
5
45
3
1
2
8
9
10
21
21
23
7
7
7
7
7
4
9
8
5
11
10
6
13
15
14
16
17
30
31
30
7
7
7
7
22
25
7
31
32
20
37
38
7
18
36
26
26
26
25
25
7
7
39
24
7
24
7
39
20
21
13
14
15
16
17
12
7
7
8
9
8
9
10
10
2
1
30
30
31
32
31
7
7
6
7
35
13
7
21
21
19
27
14
23
7
7
7
7
7
7
4
24
39
20
36
36
37
36
18
7
21
7
7
19
27
28
29
13
15
16
17
14
25
24
33
7
7
39
20
18
5
29
15
16
17
34
26
25
24
18
37
11
4
5
7
7
26
12
37
41
42
43
38
38
40
38
40
38
40
38
40
38
38
45
45
45
44
44
44
44

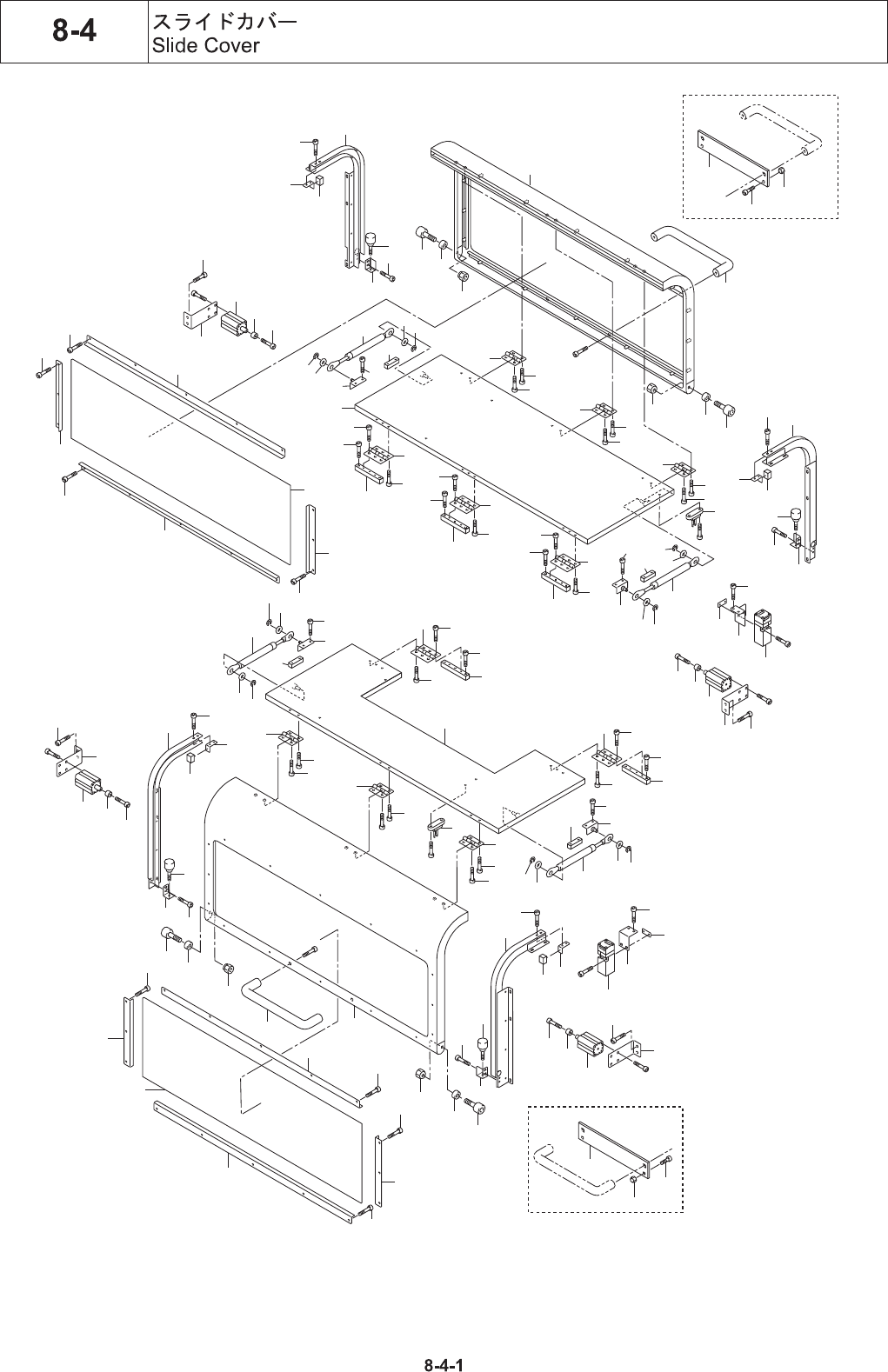

8-4
スライドカバー
Slide Cover
8-4-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 2-695-748-01
スライド扉
SLIDE DOOR
2
2 4-708-039-11
取手
HANDLE
2
AP42-C-2, TAKIGEN
3 2-149-075-03
スライドレール(FR)
SLIDE RAIL(FR)
1
4 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C3*6
5 2-108-632-02
ローラストッパ
ROLLER STOPPER
4
6 2-699-553-02
ローラ押え
ROLLER RETAINER
2
7 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
94
C4*6
8 4-707-208-71
カムフォロア
CAM-FOLLOWER
4
CF8-A, THK
9 4-720-057-02
カラー
COLLAR
4
10 2-652-911-21
Uナット
U-NUT
4
M8*1.25,TYPE2,FUJI SEIMITSU MFG.
11 2-109-238-02
スライドレール
SLIDE RAIL
2
12 2-699-553-12
ローラ押え
ROLLER RETAINER
2
13 4-706-740-21
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C6*8
14 2-108-631-02
シリンダブラケット
CYLINDER BRACKET
4
15 4-720-229-01
シリンダ
CYLINDER
4
CQSB20-10S,SMC
16 4-720-079-03
ロッドガード
ROD GUARD
4
17 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*10
18 2-657-406-01
ガスダンパ
GAS ABSORBER
4
GS067
19 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
23
C4*8
20 2-657-404-01
ガスダンパーブラケット
GAS ABSORBER BRACKET
4
21 2-108-623-01
蝶番
HINGE
6
B-1078-14, TAKIGEN
22 2-109-097-01
スライドフレーム（後）
SLIDE FRAME(BACK)
1
23 4-720-026-01
リミットスイッチ用キー
LIMIT SWITCH KEY
2
D4DS-K3,OMRON
24 4-720-242-01
蝶番
HINGE
5
B-1078-13, TAKIGEN
25 4-706-726-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
10
C5*20
26 2-108-626-01
蝶番ジョイント
HINGE JOINT
5
