5-5 バックアップ Backup 5-5-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 4-722-532-03 バックアッププレートカ バー(2) BACKUP PLATE COVER(2) 1 2 7-682-246-02 十字穴付きさら小ねじ (+CROSS) FLAT HEAD SCREW 4 …
11
12
13
39
40
36
34
30
31
32
37
38
29
26
27
28
27
41
41
41
26
27
28
41
41
41
11
12
13
16
18
22
21
23
25
18
15
23
15
24
16
1
2
2
4
3
5
6
7
3
7
7
9
8
10
11
12
13
11
12
13
15
19
16
14
15
18
18
20
21
5
16
19
17
33
42

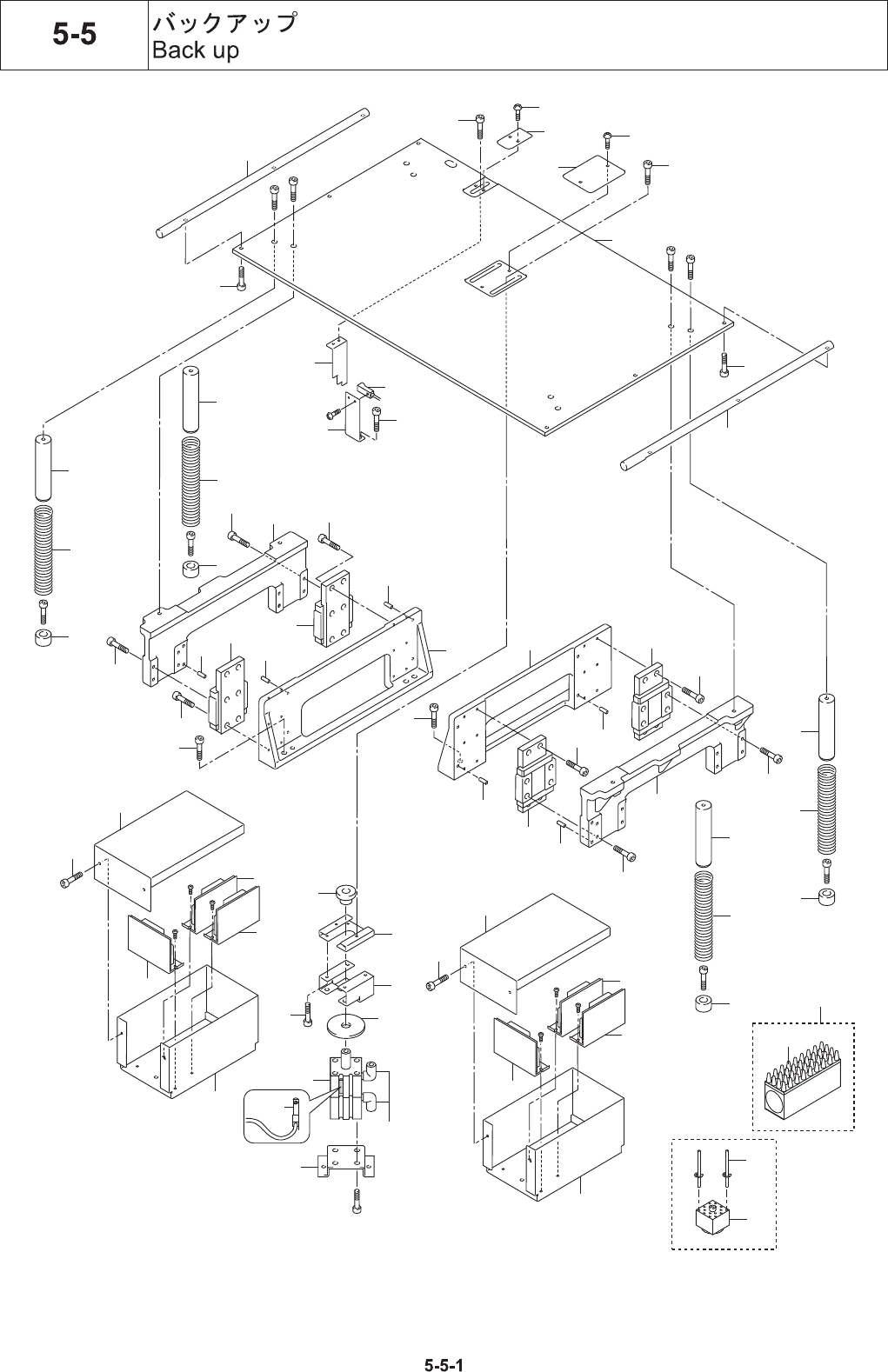

5-5
バックアップ
Backup
5-5-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 4-722-532-03
バックアッププレートカバー(2)
BACKUP PLATE COVER(2)
1
2 7-682-246-02
十字穴付きさら小ねじ
(+CROSS) FLAT HEAD SCREW
4
+K3*5
3 4-706-724-21
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*8
4 4-722-531-03
バックアッププレートカバー(1)
BACKUP PLATE COVER(1)
1
5 2-109-748-01
ストッパー
STOPPER
2
6 2-148-105-03
バックアッププレート
BACKUP PLATE
1
7 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
26
C4*10
8 2-342-528-02
バックアップセンサドグ
BACkUP SENSOR DOG
1
9 1-479-867-11
近接センサA'ssy(E2S-Q23)
SENSOR A'ssy, PROXIMITY
1
E2S-Q23, OMRON, 56
10 4-722-843-02
センサブラケット CD
SENSOR BRACKET CD
1
11 2-148-137-01
スプリングガイド
SPRING GUIDE
4
12 2-109-428-01
バックアップサポートバネ
BACKUP SUPPORT SPRING
4
13 2-148-086-01
金属ワッシャ
METAL WASHER
4
WZAB20-15, MISUMI
14 2-148-108-01
バックアップブラケット(1)
BACKUP BRACKET(1)
1
15 4-706-725-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
20
C4*16
16 4-706-725-12
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C4*12
17 4-705-547-41
平行ピン
PARALLEL PIN
2
4*15
18 4-722-776-01
LMガイド
LM-GUID
4
19 4-705-547-31
平行ピン
PARALLEL PIN
4
4*8
20 4-722-842-11
バックアップベース(FC)
BACKUP BASE(FC)
1
21 4-706-740-07
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C6*20
22 4-722-842-01
バックアップベース
BACKUP BASE
1
23 4-705-547-31
平行ピン
PARALLEL PIN
4
4*8
24 2-148-109-01
バックアップブラケット(2)
BACKUP BRACKET(2)
1
25 4-705-547-41
平行ピン
PARALLEL PIN
2
4*15
26 2-148-141-02
ドライバカバー
DRIVE COVER
2
5-5
バックアップ
Backup
5-5-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C3*6
28 2-148-140-01
ドライバブラケット
DRIVE BRACKET
2
29 2-109-749-01
シリンダピン
CYLINDER PIN
1
30 4-722-814-01
シリンダスペーサブロック(1)
CYLINDER SPACER BLOCK(1)
1
31 2-109-747-01
シリンダスペーサプレート(2)
CYLINDER SPACER PLATE(2)
1
32 4-722-536-01
ウレタンストッパ
POLYURETHANE STOPPER
1
33 1-417-513-11
シリンダ
SLINDER
1
RDQB-25-30-R9NVS, SMC
34 4-722-844-02
シリンダベース CD
CYLINDER BASE CD
1
35 7-683-312-07
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C3*25
36 4-708-141-11
エルボユニオン
UNION ELBOW
2
KJL06-M5
37 A-8417-556-A
バックアップピンA'ssy
BACKUP PIN Ass'y
1
38 A-8336-487-A
バックアップピンブロック Ass'y
BACKUP PIN BLOCK Ass'y
1
39 X-2059-384-1
バックアップスポンジ（アオ）Ass'y
BACKUP SPONGE(BLUE) Ass'y
1
Soft type SPONGE
39 X-2108-882-1
バックアップスポンジ（クロ）Ass'y
BACKUP SPONGE (BLACK) Ass'y
1
Hard type SPONGE
40 2-664-098-01
バックアップスポンジ（アオ）
BACKUP SPONGE (BLUE) Ass'y
3
Soft type SPONGE
40 2-672-860-01
バックアップスポンジ（クロ）
BACKUP SPONGE (BLACK)
3
Hard type SPONGE
41 1-763-892-11
ドライバ
MDRIVER
6
AXHD30K, ORIENTAL MOTOR
42 1-480-820-11
オートスイッチA'ssy(D-M9NV)
SWITCH A'ssy, AUTO
1
D-M9NV, SMC, 55
