9-4 上部電装ユニット Top Control Unit 9-4-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 7-682-961-01 十字穴付なべ小ねじ (+CROSS)PAN HEAD SCREW 26 WITH SPRING LO CK WASHER AND FLAT WASHER, +PSW4…
1
1
1
8
1
1
1
1
20
4
13
14
15
16
15
17
2
3
5
6
1
1
1
1
1
1
12
10
11
1
1
1
1
7
9
19
18
上部電装ユニット
Top Control Unit
9-4
上部電装ユニット
Top Control Unit
9-4-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 7-682-961-01
十字穴付なべ小ねじ
(+CROSS)PAN HEAD SCREW
26
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW4*8
2 2-148-310-03
上面パネル
UPPER PANEL
1
3 1-245-712-11
抵抗
RESISTANCE
2
CAN750S(L=300) 20ΩJ, Soliste, X-R1
4 1-479-341-11
シリアル変換ユニット
SERIAL CONVERSION UNIT
1
JZDP-D003-000, YASKAWA
ELECTRIC, DEA
5 2-148-309-03
背面パネル
REAR PANEL
1
6 1-780-176-11
端子台
TERMINAL BLOCK
1
UK15-29CU-SQ2998, YOSHIDA
ELECTRIC INDUSUTRY, TB1
7 4-719-733-21
取手
HANDLE
1
AP-197, TAKIGEN
8 2-148-240-02
側面パネル(左)
SIDE PANEL(LEFT)
1
9 2-148-308-04
メインパネル
MAIN PANEL
1
10 2-148-239-02
側面パネル(右)
SIDE PANEL(RIGHT)
1
11 4-719-733-01
取手
HANDLE
1
AP-197-1-2, TAKIGEN
12 4-706-486-01
銘板
NAME PLATE
1
13 1-478-861-11
ACサーボパック
AC SERVO PACK
1
SGDS-15A12AY506, YASKAWA
ELECTRIC, DRV-X
14 1-478-862-11
ACサーボパック
AC SERVO PACK
1
SGDS-08A12AY506, YASKAWA
ELECTRIC, DRV-Y
15 1-478-865-11
ACサーボパック
AC SERVO PACK
2
SGDS-02A12AY506, YASKAWA
ELECTRIC, DRV-H, DRV-RN
16 1-478-865-11
ACサーボパック
AC SERVO PACK
1
SGDS-02A12AY506, YASKAWA
ELECTRIC, DRV-FF
17 1-478-864-11
ACサーボパック
AC SERVO PACK
1
SGDS-04A12AY511, YASKAWA
ELECTRIC, DRV-RT
18 2-594-354-02
サーボパック取付ブラケット
AC SERVO PACK BRACKET
1
FOR X,Y AXIS
19 2-594-355-02
サーボパック取付ブラケット
AC SERVO PACK BRACKET
1
FOR H,FF,FR AXIS
20 2-594-356-02
サーボパック取付ブラケット
AC SERVO PACK BRACKET
1
FOR RT,RN AXIS

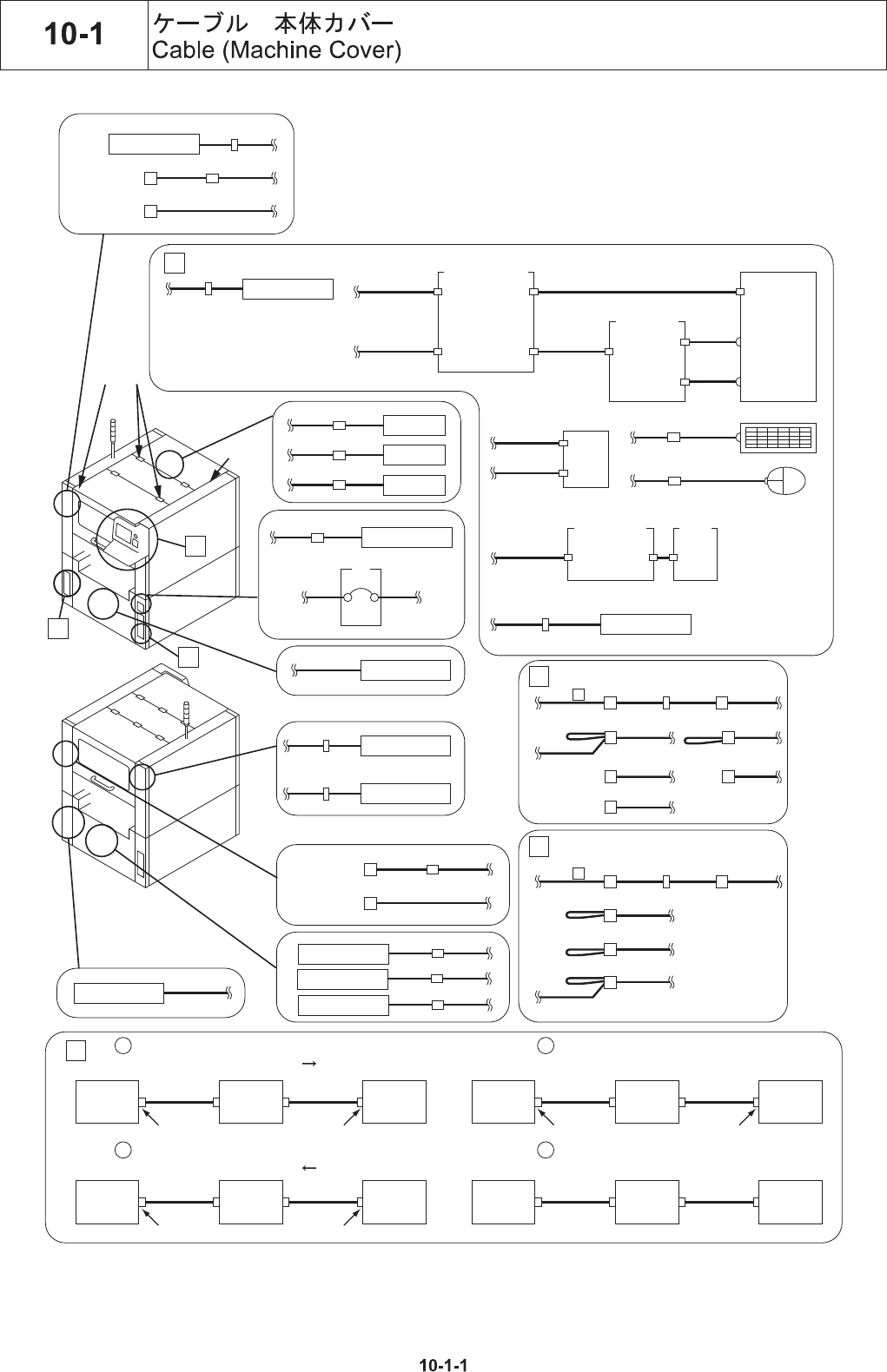

LEFT SIDE
MACHINE
RIGHT SIDE
MACHINE
SI-F130AI
L-I/F R-I/F
LEFT SIDE
MACHINE
RIGHT SIDE
MACHINE
SI-F130AI
L-I/F R-I/F
LEFT SIDE
MACHINE
RIGHT SIDE
MACHINE
SI-F130AI
L-I/F R-I/F
LEFT SIDE
MACHINE
RIGHT SIDE
MACHINE
SI-F130AI
SI-F130SI-F130
L-I/F R-I/F
Connector Type:Molex 4 Pin
PWB Flow Direction:Left Right
a Connector Type:SMEMA c
d Connection Kit 10BASE-2 Connector Type:Molex 4 Pin
PWB Flow Direction:Left Right
b
Molex
4 Pin
Molex
4 Pin
SMEMA SMEMA
Molex
4 Pin
Molex
4 Pin
37
39
5
46
6 7
EMG SW10
10
21
EMG SW11
11
49
2221
VACUUM PUMP
23
FAN-U1
59
FAN-F
47
FAN-R2
42 43
EMG SW13
13
48
FAN-AC
2019
SWITCH ON/OFF
PW-SW
15 16
41F
INTERLOCK SW
MB
TO NF
Noise
Filter
13
14
FDD
FD-5V
FDD
44 45
REL-R
REL-F
3 4
RELEASE SW-F
RELEASE SW REAR
HC-R
HC-F
8
9
LI-201 LCD-1
LI-801 INV-1
LI-101
LI-901
CN101
CN901
CN201
CN801
LCD I/F BOARD
INV-2
INV-3
CN1
CN2
CN3
BACK LIGHT
INVERTER
15'TFT-LCD PANEL
KEY BOARD
10
11
PANEL
MOUSE
31
LAN-T
32
HOST
A
33 34 35
L-I/FNL-I/F
B
36
EXT-EMG
38
EXT-IL
40
27
EMG-L
50
52
51
53
54
55
54
55
A
B
17 18
17
29
27
EMG-R
24 25 26
R-I/FNR-I/F
28
28
C
Refer C
Refer C
57
56
STA-IL
58
EXT-PATO
15 16
INTERLOCK SW
41R
12
TOUCH
PANEL
C
C
47
FAN-R1
48
FAN-AC
47
FAN-R3
48
FAN-AC
48
FAN-AC
23
FAN-U2
48
FAN-AC
23
FAN-U3
48
FAN-AC
EX02 EX01
TOUCH PANEL
CONTROL BOARD
TP-EX02
