3-2
フィード（前側）
Feeder (Front)
3-2-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53 4-719-723-01
ワッシャ
WASHER
2
WSSB10-3-3, MISUMI
54 4-719-718-03
バネ固定プレート
SPRING FIXED PLATE
1
55 7-688-005-11
ワッシャ
WASHER
2
W5, MIDDLE
56 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C5*10
57 4-719-715-01
フィードカム
FEED CAM
1
58 7-683-245-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
1
H4*4,FLAT POINT
59 1-763-911-11
ACサーボモータ
AC SERVOMOTOR
1
SGMAS-C2ACA41, YASKAWA
ELECTRIC
60 4-719-721-02
モータ取付ブラケット (F)
MOTOR BRACKET(F)
1
61 4-722-535-02
モータ軸プーリ
MOTOR AXIS PULLEY
1
62 7-683-245-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
2
TN4*4,FLAT POINT
63 4-719-727-01
セットシュー
SET SHOE
1
64 4-719-719-02
油避けカバー
OIL GUARD
1
65 7-788-004-11
ワッシャ
WASHER
3
W4, MIDDLE

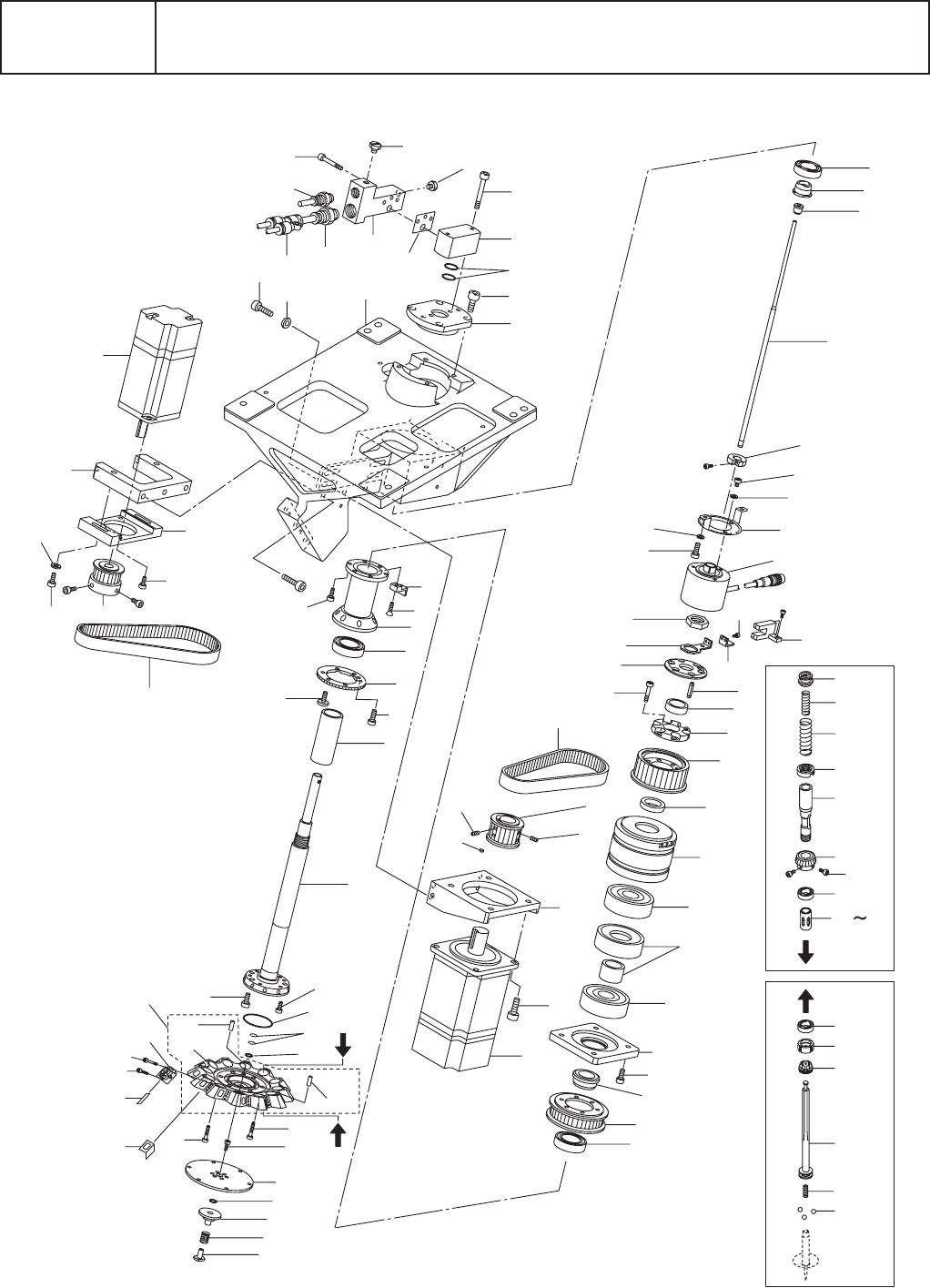

3-3-1
3-3
Ａ ヘッド（1/2）
“A” Head (1/2)
48
49
50
51
52
98
53
54
55
60
33
61
62
63
65
73
74
87
93
B
A
75
76
75
77
6
78
79
27
72
71
4
69
68
67
66
25
26
23
27
28
19
30
31
33
34
35
36
32
37
102
38
40
103
42
41
43
39
33
44
36
45
46
47
29
24
8
6
3
2
1
21
22
20
16
9
13
14
10
12
10
15
17
19
18
11
11
7
4
5
64
58
57
56
70
53
19
100
99
80
81
82
83
84-1
～84-2
85
86
94
95
86
101
B
A
84-1
～84-2
96
97
59
3-3
Aヘッド（１／２）
“A” Head(1/2)
3-3-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 1-763-911-11
サーボモータ
SERVO MOTOR
1
SGMS-C2ACA41, YASKAWA
ELECTRIC
2 2-109-502-01
モータブラケット
MOTOR BRACKET
1
3 2-109-582-01
モータホルダー
MOMOTOR FOLDER
1
4 4-706-726-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
5
C5*12
5 7-688-005-11
ワッシャ
WASHER
1
W5, MIDDLE
6 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C4*10
7 2-149-704-01
駆動プーリ
MOTIR PULLEY
1
8 2-149-700-01
タイミングベルト
TIMING BELT
1
303-3GT-9-SPI-UP, UNITTA
9 2-148-091-01
マニホールド
MANIFOLD
1
10 2-176-600-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
7
C3*22
11 4-702-271-01
プラグ
PLUG
2
M-5P, SMC
12 2-148-085-11
ハーフユニオン
HALF UNION
1
KQ2H06-U01, SMC
13 2-148-085-01
ハーフユニオン
HALF UNION
1
KQ2H08-U02, SMC
14 4-713-775-01
Y型継ぎ手
UNION
1
KQU-08-00, SMC
15 2-148-090-01
マニホールド
MANIFOLD
1
16 2-109-595-01
マニホールドガスケット
MANIFOLD GASCKET
1
17 4-719-918-11
Oリング
O-RING
2
MINI flicK P8, MITSUBISHI CABLE
INDUSTRIES
18 2-109-581-02
エンコーダベアリングホルダー
ENCODER BEARING FOLDER
1
19 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
30
C3*6
20 2-148-117-05
ヘッドハウジング
HEAD HOUSING
1
21 4-706-725-05
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*20
22 7-688-004-11
ワッシャ
WASHER
4
W4, MIDDLE
23 4-722-493-01
シャフト
SHAFT
1
24 4-706-724-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
25
C3*10
