3-4
Aヘッド（２／２）
“A”Head(2/2)
3-4-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
52 2-320-775-02
センサブラケット (4)
SENSOR BRACKET(4)
1
53 4-721-183-04
ミラー A'ssy
MIRROR A'ssy
1
54 4-721-747-01
ミラー
MIRROR
1
55 1-479-868-11
フォトセンサA'ssy(EE-SX771A)
PHOTO SENSOR A'ssy
2
EE-SX771A, OMRON, PDLS-3,
PDLS-4
56 1-479-869-21
フォトセンサA'ssy(PM-L24)
PHOTO SENSOR A'ssy
2
PM-L24, SUNX, H-CW, H-CCW
35
48
25
47
46
43
5
42
35
39
40
37
36
38
41
25
30
5
33
22
25
26
24
19
20
18
21
23
29
29
29
44
32
31
31
32
45
34
30
17
16
2
11
10
15
8
2
7
12
9
5
6
4
5
5
14
13
28
27
XY 可動部
XY Movable Area

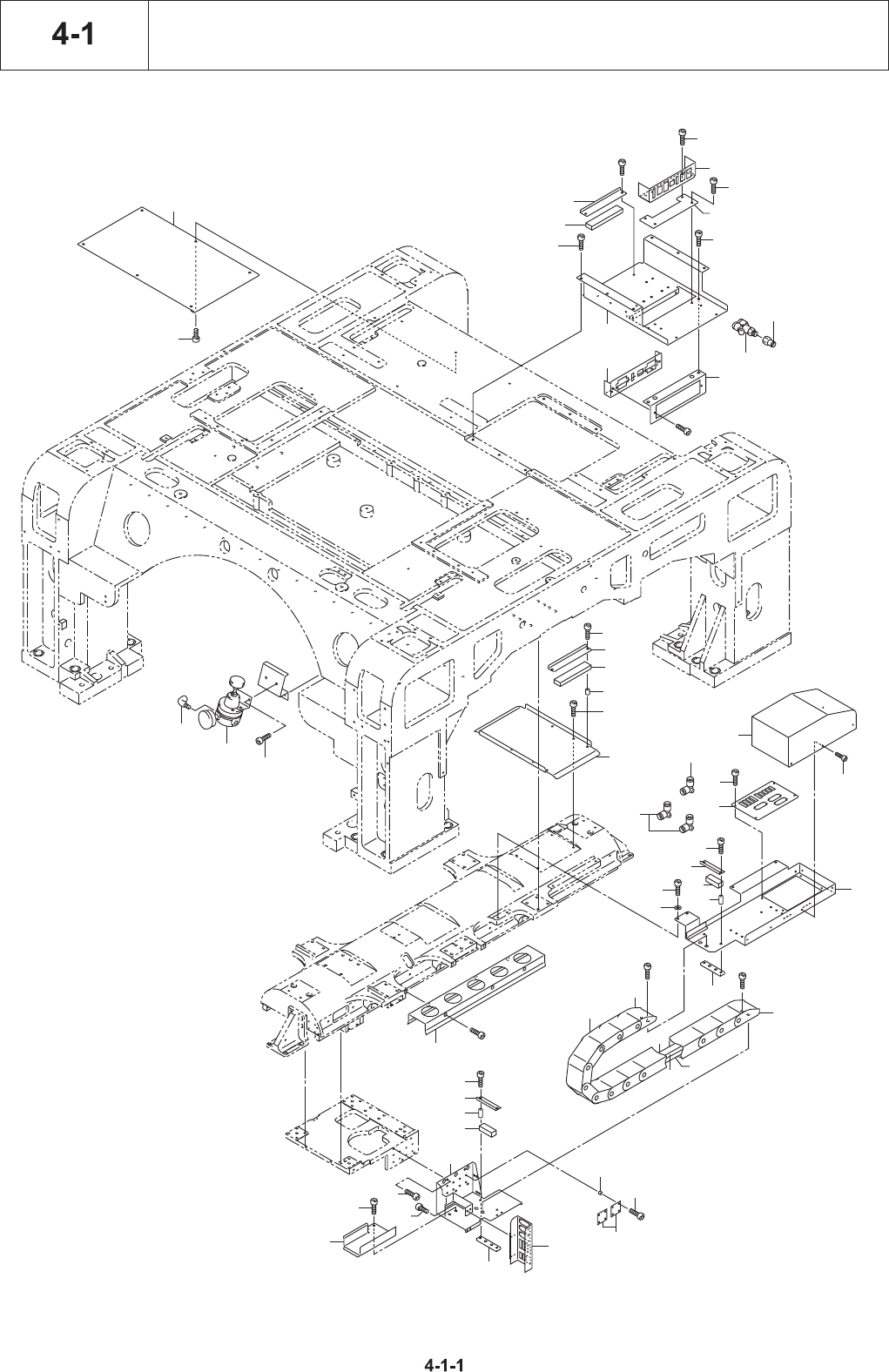

4-1
XY可動部
XY Movable Area
4-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
2 4-706-726-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C5*8
3
4 4-719-820-03
コネクタ用パネル
CONNECTOR PANEL
1
5 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
24
C4*8
6 4-719-829-01
オフセットプレート
PLATE, OFFSET
1
7 4-761-737-02
ケーブル押え板
CABLE RETAINER
1
8 4-761-755-01
防塵ゴム
DUST PROTECTION RUBBER
1
L=100, C-300-B-10*20, TAKIGEN
9 4-706-726-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*12
10 4-719-819-04
ケーブルベア用ブラケット
CABLE CARRIER BRACKET
1
11 4-719-949-04
固定中継プレート (2)
FIX RELAY PLATE (2)
1
12 4-719-821-02
ブラケット
BRACKET
1
13 4-761-758-01
継ぎ手
UNION
1
KQF12-03, SMC
14 4-761-761-01
分岐継手
BRANCH CONNECTION
1
KQ-2U08-03S, SMC
15 2-176-376-01
ケーブルガード
CABLE GUARD
1
16 4-701-253-01
L型継ぎ手
UNION ELBOW
1
KQL06-01S, SMC
17 4-720-856-01
減圧弁
PRESSURE REDUCING VALVE
1
IR2000-02BG-X46, SMC
18 4-706-725-81
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*18
19 2-109-636-02
ケーブル押さえ
CABLE RETAINER
1
20 4-761-755-01
防塵ゴム
DUST PROTECTION RUBBER
1
L=100, C-300-B-10*20, TAKIGEN
21 4-761-739-02
カラー
COLLAR
4
22 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C4*6
23 2-148-098-02
ケーブル押さえベース
CABLE RETAINER BASE
1
24 2-148-097-02
ヘッドコネクタカバー
HEAD CONNECOR COVER
1
25 4-706-724-02
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C3*4
26 2-148-099-02
コネクタ中継プレート
CONNECTOR RELAY PLATE
1
