5-1 コンベア（左側レール） Conveyor(Left Rails) 5-1-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 1-479-030-11 光電センサA'ssy(E3Z-D61) PHOTOTUBE SENSOR A'ssy 1 E3Z-D61, OMRON, 54 2 …

100%1 / 134
5-1-1
5-1

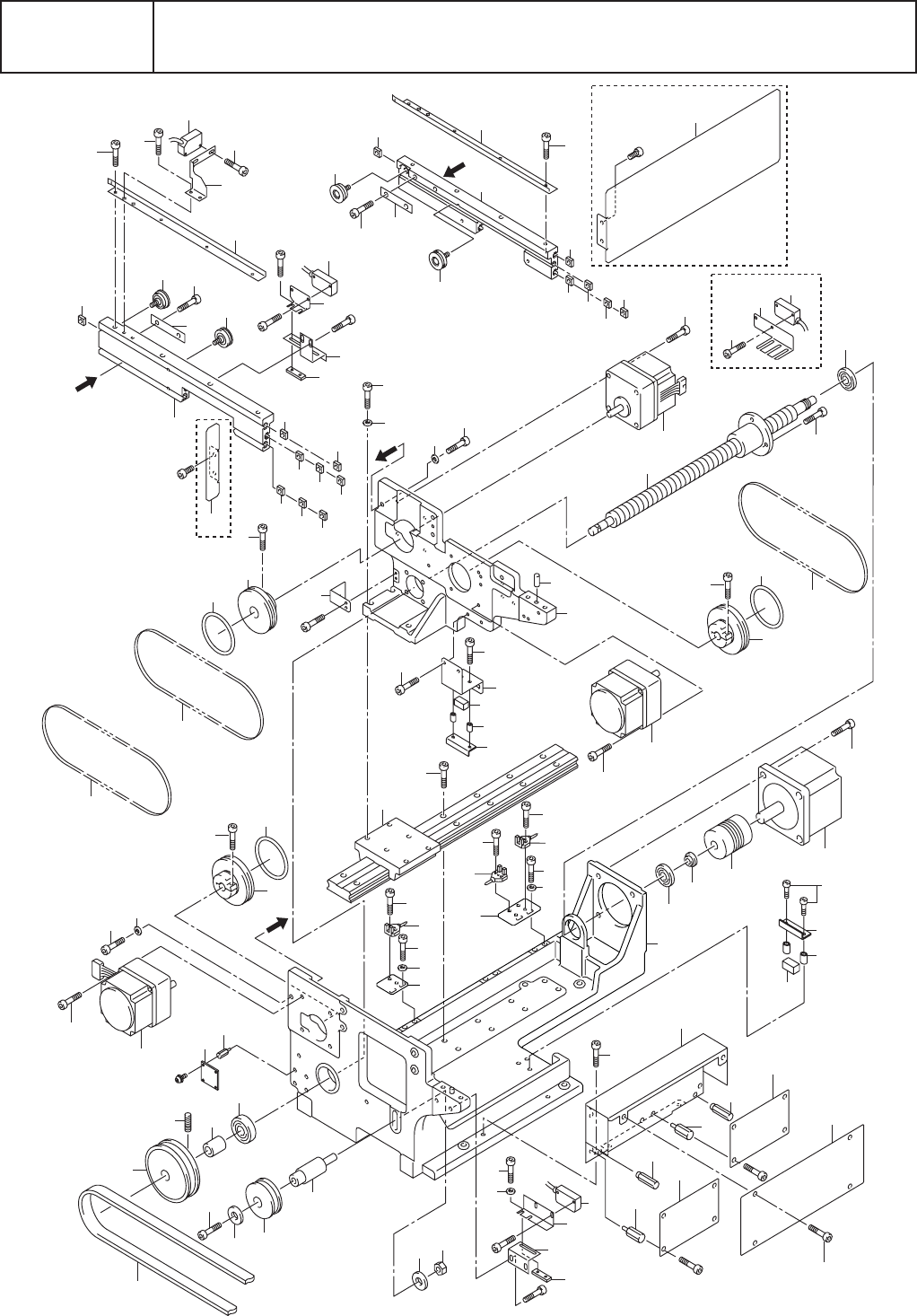

コンベア（左側レール）
Conveyor(Left Rails)
29
19
21
66
20-1
20-2
26
26
20-2
21
22
19
2
23
32
31
34
38
39
26
42
41
2
2
40
2
8
10
9
41
43
48
50
49
51
54
53
47
69
73
29
57
58
59
60
27
27
27
26
28
30
30
60
6
15
15
15
15
15
15
15
15
15
5
11
11
13
14
16
12
17
5
18
15
15
15
26
26
25
25
15
15
15
13
12
14
70
2
70
52
24
71
72
70
70
68
56
4
38
25
24
38
46
7-1
45
1
3
33
35
36
37
33
61
36
35
25
A
A
B
B
65
64
10
67
7-2
62
63
19
21
75
19
76
79
78
77
74
5-1
コンベア（左側レール）
Conveyor(Left Rails)
5-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 1-479-030-11
光電センサA'ssy(E3Z-D61)
PHOTOTUBE SENSOR A'ssy
1
E3Z-D61, OMRON, 54
2 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
10
C3*6
3 4-706-724-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*12
4 2-109-310-02
センサブラケット (3)
SENSOR BRACKET(3)
1
5 4-706-724-21
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
14
C3*8
6 4-722-812-02
基板ガイド (A)
PWB GUID(A)
1
7-1 1-479-923-11
光電センサA'ssy(E3S-LS3N)
SENSOR A'ssy, PHOTOTUBE
1
E3S-LS3N, OMRON, 65
7-2 1-478-172-11
光電センサA'ssy(E3S-LS3N)
SENSOR A'ssy, PHOTOTUBE
1
E3S-LS3N, OMRON, 118
8 4-722-448-02
センサブラケット (2)
SENSOR BRACKET(2)
1
9 4-722-958-02
センサブラケット (1)
SENSOR BRACKET(1)
1
10 4-722-477-02
板ナット
PLATE NUT
2
11 4-721-030-01
プーリ (B)ベアリング
PULLY(B) BEARING
2
12 4-702-261-01
六角穴付きさらボルト
HEX SOCKET FLAT HEAD BOLT
4
BK3*4
13 4-719-994-01
ベルトガイド
BELT GUIDE
2
14 4-721-029-01
プーリ (A)ベアリング
PULLY(A) BEARING
2
15 4-719-364-01
四角ナット
SQUARE NUT
18
NSM-04-4, NIC
16 4-722-445-03
フレーム (FL)
FRAME (FL)
1
17 4-722-812-12
基板ガイド (A)
PWB PLATE(A)
1
18 2-148-110-02
フレーム (RL)
FRAME(RL)
1
19 4-706-725-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
3
C4*14
20-1 3-276-517-01
Oリング（51G駆動）
O-RING(51G DRIVING)
1
20-2 3-276-518-01
Oリング（49Gコンベア）
O-RING(49G CONVEYANCE)
2
21 4-722-454-02
モータプーリ (2)
MOTOR PULLY(2)
3
22 4-719-956-04
センサドグ
SENSOR DOG
1
23 4-706-740-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*25
24 7-688-006-11
ワッシャ
WASHER
8
W6, MIDDLE
5-1
コンベア（左側レール）
Conveyor(Left Rails)
5-1-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
25 7-688-004-11
ワッシャ
WASHER
19
W4, MIDDLE
26 4-706-725-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
22
C4*16
27 1-480-805-11
DCモータASSY(AXH230K-10)
MOTOR ASSY, DC
3
AXH230K-10, ORIMVEXTA, CV-3,
CV-5, CV-6
28 4-720-209-02
台形ネジ
TRAPEZOID SCREW
1
TMR20-RX514+TTM20-R, IOK
29 4-700-061-11
ベアリング
BEARING
2
6000ZZNR, NSK
30 4-127-551-01
平ベルト
FLAT BELT
2
SE-GS-SBC
31 4-705-597-31
平行ピン
PARALLEL PIN
1
φ5
32 2-148-231-01
可動ベース (L)
MOVING BASE(L)
1
33 4-706-724-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C3*14
34 2-148-139-02
フラットケーブルブラケット (L)
FLAT CABLE BRACKET(L)
1
35 4-761-755-31
防塵ゴム
DUST PROTECTION RUBBER
2
L=28, C-300-B-10*20, TAKIGEN
36 4-761-913-01
スリーブ (1)
SLEEVE(1)
4
37 2-109-824-02
ケーブルクランプ (3)
CABLE CLAMP(3)
1
38 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C4*6
39 4-722-775-01
LMガイド
LM-GUIDE
1
40 1-418-704-11
フォトセンサA'ssy(EE-SX771)
PHOTO SENSOR A'ssy
1
EE-SX771, OMRON, AD-ORG
41 1-418-705-11
フォトセンサA'ssy(EE-SX871)
PHOTO SENSOR A'ssy
2
EE-SX871, OMRON, AD-CCW,
AD-CW
42 4-719-954-04
センサブラケット (A)
SENSOR BRACKET(A)
1
43 4-719-955-04
センサブラケット (B)
SENSOR BRACKET(B)
1
44 4-705-597-11
平行ピン
PARALLEL PIN
2
φ5
45 1-761-262-12
LIMIT SENSORボード A'ssy
LIMIT SENSOR BOARD A'ssy
1
46 4-705-584-11
スペーサ
SPACER
12
SQ-10, MAC8
47 4-707-200-41
タイミングベルト
TIMING BELT
1
2340-3GT-9, UNITTA
48 4-719-957-01
プーリ
PULLEY
1
P71-3GT-9-6F, UNITTA
49 7-683-246-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
2
TN4X5,FLAT POINT
50 3-398-461-01
スペーサ（CLBU10-17-17）
SPACER(CLBU10-17-17)
1
CLBU 10-17-17, MISUMI
