6-1-1 6-1 フィーダ ーステー ジ部 Fe ed er S tage 1-1 1-1 2 8 12 13 13 14 13 10 13 11 12 22 23 17 9 10 18 13 20 19 7 6 7 6 17 8 24 2 4 5 4 5 15 16 14 15 16
5-5
バックアップ
Backup
5-5-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.

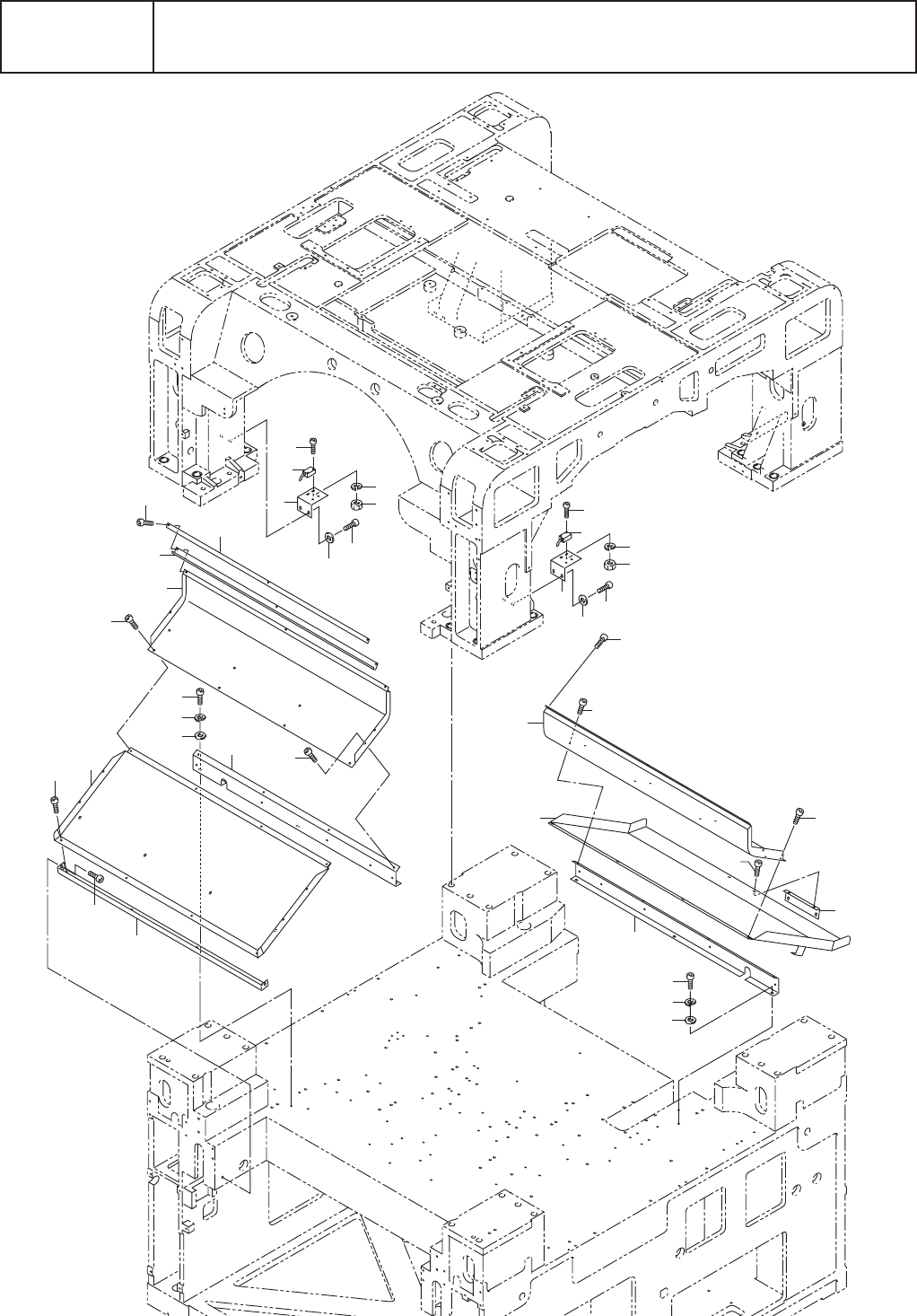

6-1-1
6-1
フィーダーステージ部
Feeder Stage
1-1
1-1
2
8
12
13
13
14
13
10
13
11
12
22
23
17
9
10
18
13
20
19
7
6
7
6
17
8
24
2
4
5
4
5
15
16
14
15
16
6-1
フィーダーステージ部
Feeder Stage
6-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1-1 1-479-922-11
フォトセンサA'ssy(LR-9922-1)
PHOTO SENSOR A'ssy
1
LR-9922-1, TAKENAKA ELECTRONIC
INDUSTRIAL, 63T, 63R
1-2
2 7-682-152-02
十字穴付きなべ小ねじ
(+CROSS) PAN HEAD SCREW
4
+P3*16
3
4 7-623-208-22
スプリングワッシャ
SPRING LOCK WASHER
4
SW3, TYPE 2
5 7-684-013-08
ナット
NUT
2
N3, TYPE1
6 4-706-726-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*8
7 7-688-005-11
ワッシャ
WASHER
2
W5, MIDDLE
8 2-108-639-02
センサベース（前）
SENSOR BASE(FRONT)
2
9 4-719-770-02
カセットアドレス表示板
PARTS CASSETTE ADDRESS PLATE
1
10 4-700-047-01
六角穴付きボタンボルト
HEX SOCKET BUTTON HEAD CAP SCREW
10
BH3*6
11 4-761-765-02
カセット浮き防止板
CASSETE PLATE
1
12 2-696-156-01
シュート
CHUTE
2
13 4-720-190-01
十字穴付きトラス小ネジ
(+CROSS) TRUSS HEAD SCREW
24
+T4*6
14 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C4*8
15 7-623-210-22
スプリングワッシャ
SPRING LOCK WASHER
32
SW4, TYPE 2
16 7-688-004-11
ワッシャ
WASHER
34
W4, MIDDLE
17 2-108-863-02
シュートブラケット
CHUTE BRACKET
2
18 2-696-157-01
シュート(F)
CHUTE(F)
1
19 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*10
20 4-719-786-03
シュートブラケット(2)
CHUTE BRACKET(2)
1
21
22 2-696-158-01
シュート(R)
CHUTE(R)
1
23 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*6
24 4-720-878-02
シュートブラケット（後）
CHUTE BRACKET(REAR)
1
