9-2 前側電装ユニット（２／２） Front Control Unit(2/2) 9-2-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl.
9-2
前側電装ユニット（２／２）
Front Control Unit(2/2)
9-2-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-576-397-11
ブレーカ
BREAKER
1
2A, CP33V/2, FIJI ELECTRIC
28 4-719-733-01
取手
HANDLE
2
AP-197-1-2, TAKIGEN
29 7-628-000-07
十字穴付なべ小ねじ
(+CROSS)PAN HEAD SCREW
4
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW5*12
30 4-719-732-01
側面パネル(左)
SIDE PANEL(LEFT)
1
31 1-789-492-11
POWER ON/OFF CONTROLボード
POWER ON/OFF CONTROL BOARD
1
POWER ON/OFF CONTROL
BOARDⅢ, SONY
32 4-706-153-01
スペーサ
SPACER
4
KGLS-4S, KITAGAWA KOGYO
33 1-468-317-11
直流電源
DC POWER SUPPLY
1
JWS50-24, NEMIC-LAMBDA
34 7-682-947-01
十字穴付なべ小ねじ
(+CROSS) PAN HEAD SCREW
15
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*6
35 1-468-429-11
直流電源
DC POWER SUPPLY
1
ZWS30-12/J, NEMIC-LAMBDA
36 4-705-584-11
スペーサ
SPACER
8
SQ-10, MAC8
37 7-623-423-07
ワッシャ
WASHER
1
LW4, TYPE B
38 4-705-232-11
取手
HANDLE
2
A165-4, TAKIGEN
39 7-682-948-01
十字穴付きなべ小ねじ
(+CROSS)PAN HEAD SCREW
8
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*8
40 4-707-937-11
ゴム脚
RUBBER FOOT
4
BU-4850 20TYPE, SATO PARTS
41 4-701-543-01
アースシール
GROUND DECAL
1
AMS-550,TOKYO CHEMICAL
INDUSTRY
42 2-148-311-04
メインパネル
MAIN PANEL
1
43 4-706-486-01
銘板
NAME PLATE
1
44 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*10
45 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
4
SW 5, TYPE 2
46 7-688-005-11
ワッシャ
WASHER
4
W5, MIDDLE
47 4-719-731-01
側面パネル(右)
SIDE PANEL (RIGHT)
1
48 1-468-484-21
スイッチングレギュレータ
SWITCHING REGULATOR
1
ZWS30-3/J 3.3V, OPTION
9-2
前側電装ユニット（２／２）
Front Control Unit(2/2)
9-2-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
2
7
11
14
17
21
22
23
26
32
35
36
37
43
24
49
35
52
50
51
27
2
18
16
15
15
24
25
40
31
33
28
29
24
30
40
43
54
30
55
24
44
45
37
24
47
48
53
35
28
46
42
41
39
38
7
7
12
14
15
14
3
13
10
9
7
7
8
4
5
6
2
9
19
20
56
57

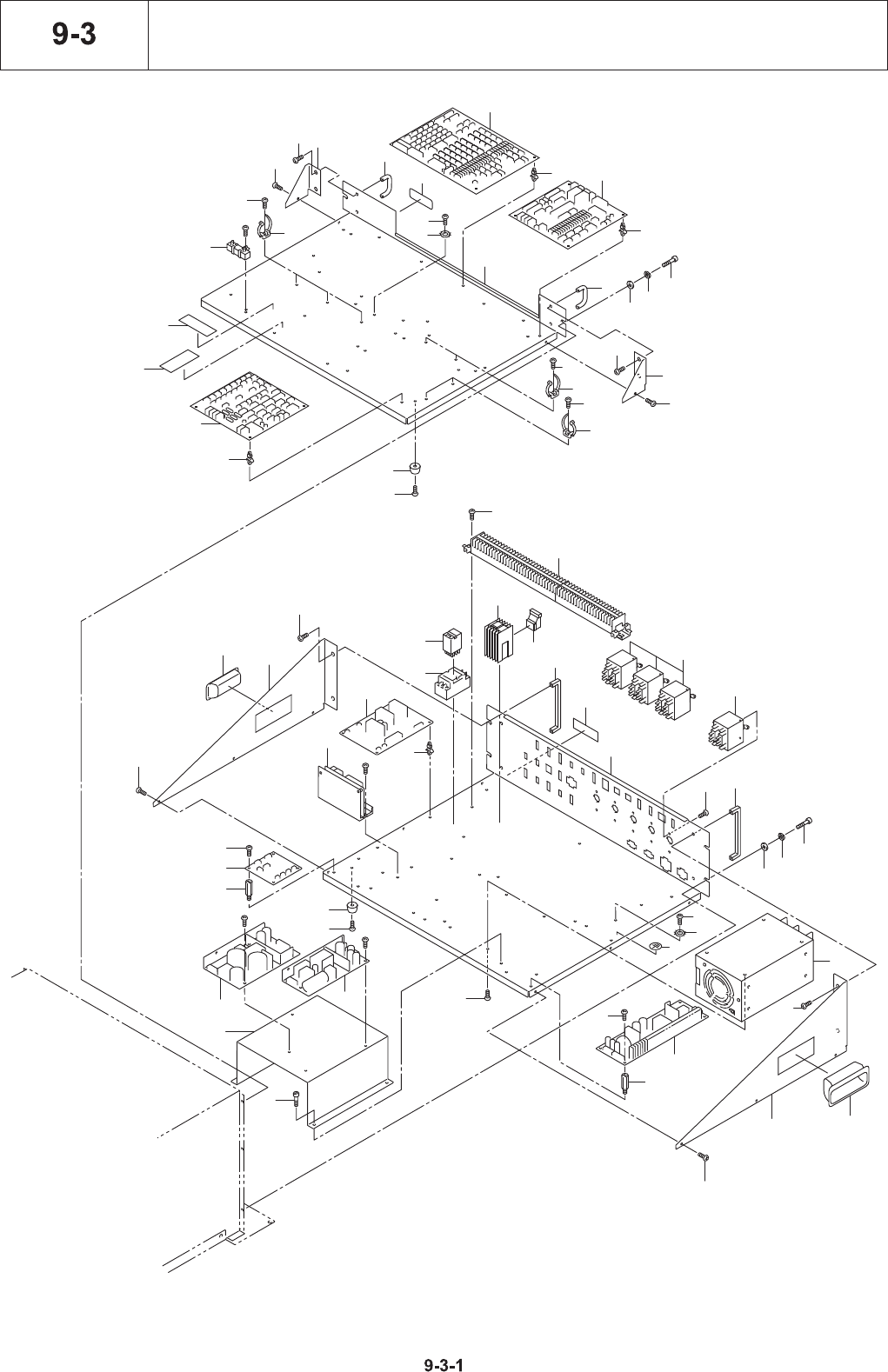

後側電装ユニット
Rear Control Unit
