6-2 交換台車対応キット Trolley with Cassette Bank KIT 6-2-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 1-418-721-11 近接センサA'ssy(GL-6H) SENSOR A'ssy 2 GL-6H, SUNX, 112, 113 2 4…

100%1 / 134
6-2-1

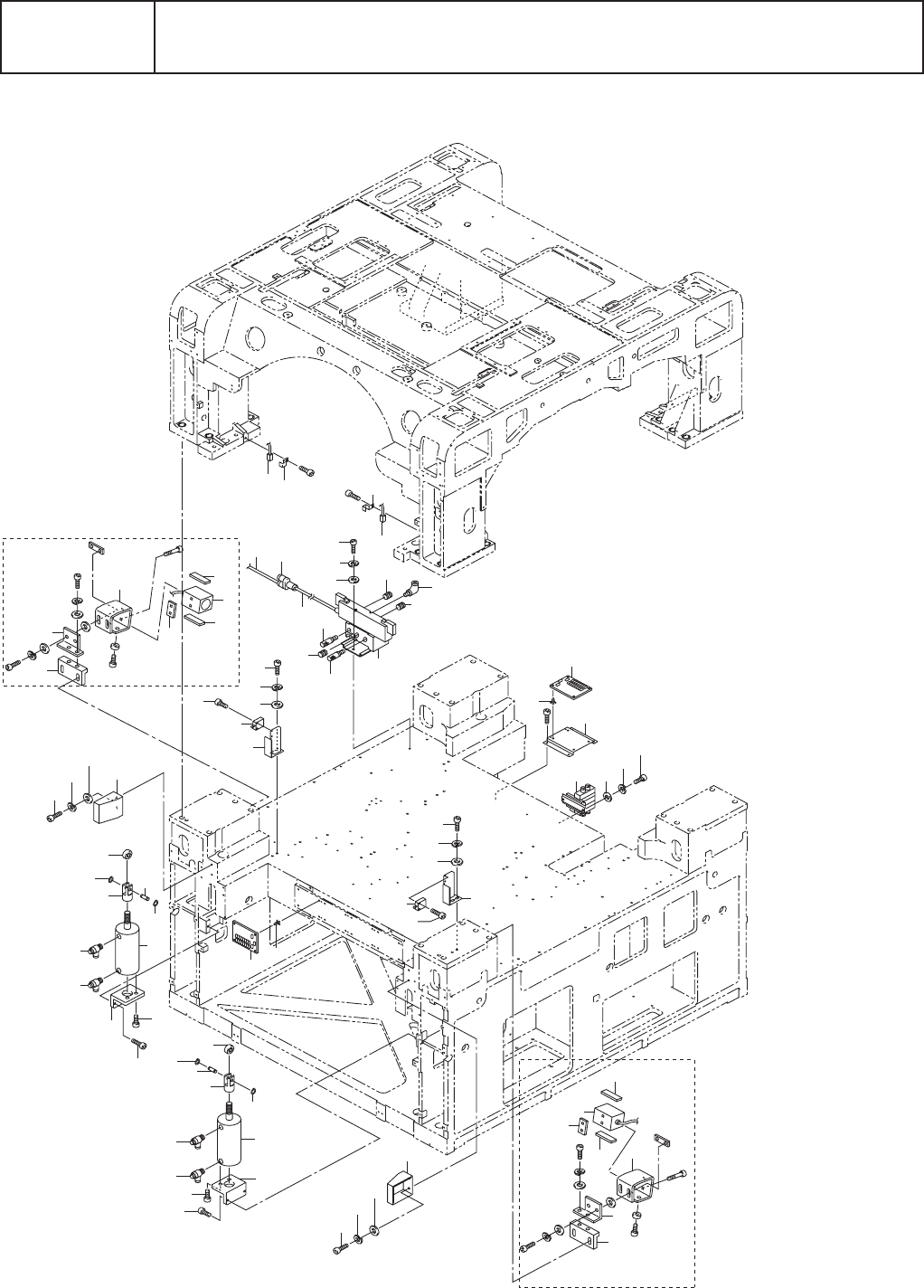

6-2
交換台車対応キット
Trolley with Cassette Bank KIT
3-2
3-1
8
7
10
6
8
7
6
19
9
10
11
9
10
11
33
22
24
25
25
28
26
26
25
25
24
31
29
29
4
4
30
30
32
11
10
9
23
23
21
20
20
22
21
21
21
27
27
28
18
5
1
2
12
1
2
17
16
16
15
14
14
14
13
12
9
11
39
35
36
37
36
38
34
39
36
35
37
36
38
34
6-2
交換台車対応キット
Trolley with Cassette Bank KIT
6-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 1-418-721-11
近接センサA'ssy(GL-6H)
SENSOR A'ssy
2
GL-6H, SUNX, 112, 113
2 4-720-393-01
センサブラケット
SENSOR BRACKET
2
MS-GL6-2, SUNX
3-1 1-771-823-11
センサ用スイッチA'ssy (D2D-2000)
SENSOR SWITCH A'ssy
1
D2D-2000, OMRON, 110
3-1 1-771-823-21
センサ用スイッチA'ssy (D2D-2000)
SENSOR SWITCH A'ssy
1
D2D-2000, OMRON, 111
3-1
3-1
4 4-706-725-81
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*18
5 2-595-612-13
ストッパーアングル(L)
STOPPER ANGLE(L)
1
6 2-149-044-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C6*15
7 7-623-213-22
スプリングワッシャ
SPRING LOCK WASHER
8
SW 6, TYPE 2
8 7-688-006-11
ワッシャ
WASHER
8
W6,MIDDLE
9 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C5*10
10 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
8
SW 5, TYPE 2
11 7-688-005-11
ワッシャ
WASHER
8
W5, MIDDLE
12 7-632-378-00
チューブ
TUBE
1
TU0805B, SMC
13 4-713-775-01
Y型継ぎ手
UNION
4
KQU-08-00, SMC
14 4-707-030-21
埋込ボルト
STUD BOLT
3
MSWT2, MISUMI
15 4-706-963-21
L型継ぎ手
UNION ELBOW
1
KQL08-02S, SMC
16 4-712-681-11
サイレンサ
SILENCER
2
AN203-02, SMC
17 1-480-829-11
電磁弁A'ssy (VQZ2451-5GB)
ELECTROMAGNETIC A'ssy
2
VQZ2451-5GB, SMC, 1098&1099,
18 2-595-612-03
ストッパーアングル(R)
STOPPER ANGLE(R)
1
19 2-108-666-03
台車ガイド
CHANGER CART GUIDE
1
20 4-720-396-01
ローラフォロア
ROLLER FOLLOWER
2
NAST 10, THK
21 7-624-112-04
E型止め輪
E-RING
4
22 2-108-663-01
台車リフトピン
CHANGER CART LIFT PIN
2
23 2-108-799-01
リフトブロック
LIFT BLOCK
2
6-2
交換台車対応キット
Trolley with Cassette Bank KIT
6-2-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
24 2-108-826-01
シリンダ
CYLINDER
2
CG1KBN63-75, SMC
25 2-345-053-01
スピードコントローラ
SPEED CONTROLLER
4
AS3201F-02-08S, SMS
26 4-716-149-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C10*25
27 2-108-638-02
シリンダベース
CYLINDER BASE
2
28 4-706-740-07
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*20
29 1-789-652-11
SDIOS-IN 16 基板 A'ssy
SDIOS-IN 16 BOARD A'ssy
2
SDIOS-IN16
30 4-706-153-01
スペーサ
SPACER
8
KGLS-4S, KITAGAWA KOGYO
31 4-761-953-04
ボードブラケット (2)
BOARD BRACKET(2)
1
32 2-177-340-01
マニホールド
MANIFOLD
1
VVQ2000-FPG-01-X10, SMC
33 2-108-666-13
台車ガイド
CHANGER CART GUIDE
1
34
2
OPTION
35
2
OPTION
36
4
OPTION
37
2
OPTION ZX-LT010, OMRON
38
2
OPTION
39
2
OPTION
