2 4 6 1 3 7 8 8 9 5 5 5 5 5 1 1 10 12 13 16 14 15 38 37 40 40 20 21 19 26 22 24 17 25 23 18 38 27 29 42 41 28 30 32 33 42 34 36 35 31 35 操作パネル Operation Panel
8-2
下部カバー
Lower Cover
8-2-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
2
4
6
1
3
7
8
8
9
5
5
5
5
5
11
10
12
13
16
14
15
38
37
40
40
20
21
19
26
22
24
17
25
23
18
38
27
29
42
41
28
30
32
33
42
34
36
35
31
35

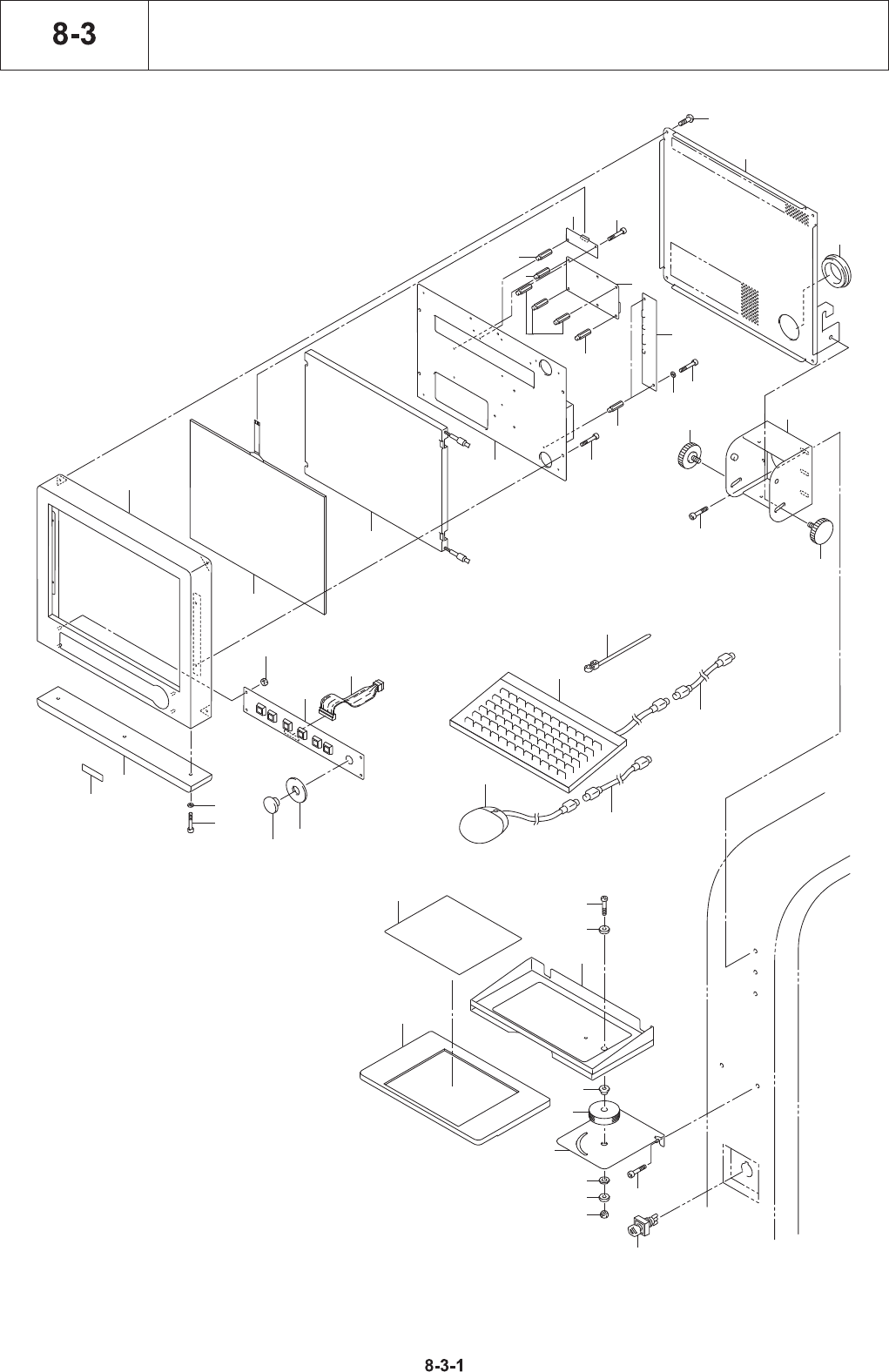

操作パネル
Operation Panel
8-3
操作パネル
Operation Panel
8-3-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 2-149-077-01
操作 BOX裏蓋
OPERATION BOX BACK LID
1
2 4-720-190-01
十字穴付きトラス小ネジ
(+CROSS) TRUSS HEAD SCREW
6
+T4*6
3 1-857-313-11
タッチパネル I/Fボード
TOUCH PANEL I/F BOARD
1
AHL-120N5-BL, GUNZE
4 1-857-338-11
LCD I/Fボード
LCD I/F BOARD
1
KANI24A, TECNART
5 4-705-584-11
スペーサ
SPACER
12
SQ-10, MAC8
6 1-478-900-11
FLインバータ
FL INVERTER
1
VNR15C458T-INV, TOSHIBA
7 2-149-058-01
操作BOX固定ブラケット
OPERATION BOX BRACKET
1
8 2-149-050-01
ハンドル
HANDLE
2
9 4-706-726-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*8
10 2-149-072-03
液晶固定プレート
LCD PLATE
1
11 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*6
12 1-797-023-11
液晶ディスプレイ
LCD
1
LTM15C458T, TOSHIBA
13 1-840-016-11
タッチパネル
TOUCH PANEL
1
V150-02-5D, GUNZE
14 2-149-078-01
操作 BOX
OPRATION BOX
1
15 1-479-762-11
スイッチパネル
PANEL, SWITCH
1
S92-C00007.1, eao
16 1-832-488-11
変換ケーブル
CABLE, CONVERSION
1
S92-C00007.5, eao
17 4-720-023-02
非常停止シール
EMERGENCY DECAL
1
18 1-771-789-11
非常停止スイッチA'ssy
EMERGENCY SWITCH A'ssy
1
AH-165-VR01, FUJI ELECTRIC, 10
19 2-149-056-04
クッション
CUSHION
1
20 2-695-750-02
機種名シール
MODEL NAME SEAL
1
21 4-706-725-12
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
3
C4*12
22 2-189-642-01
結束バンド
UNION BAND
1
UB-N150, SUZUDEN
23 1-827-089-11
キーボード延長ケーブル
KEYBOARD CABLE
1
KB-KYE2, TYTON
24 1-796-476-11
キーボード
KEYBOARD
1
SKB-89DJ, SANWA SUPPLY INC.
25 1-827-090-11
マウス延長ケーブル
MOUSE CABLE
1
KB-MAE2, TYTON
26 1-458-044-11
光学式USBマウス
MOUSE, OPTICAL USB
1
SMU-C3/W, SONY
