10-3 ケーブル XY可動部 Cable(XY Movable Area) 10-3-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 53 54 1-833-018-11 ケーブルエンコーダ CABLE ENCODER 1 55 1-833-018-51 ケーブルエンコーダ CABLE ENCODER 1 5…
10-3
ケーブル XY可動部
Cable(XY Movable Area)
10-3-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-791-356-11
キャブタイヤケーブル
CABTIRE CABLE
1
28
29
1
OPTION(BULK CASSETTE KIT)
30 1-829-489-11
キャブタイヤケーブル
CABTIRE CABLE
1
31 1-829-468-11
キャブタイヤケーブル
CABTIRE CABLE
1
32 1-791-370-12
キャブタイヤケーブル
CABTIRE CABLE
1
33
34 1-829-517-11
可動ケーブル
MOVING CABLE
1
Signal part 1
35 1-829-516-11
可動ケーブル
MOVING CABLE
1
Motive power part 1
36 1-829-518-11
可動ケーブル
MOVING CABLE
1
Encoder part 1
37 1-829-521-12
可動ケーブル
MOVING-CABLE
1
Camera part 2
38 1-829-520-12
可動ケーブル
MOVING-CABLE
1
Camera part 1
39 1-829-522-12
可動ケーブル
MOVING-CABLE
1
Camera part 3
40 1-829-519-1w
可動ケーブル
MOVING-CABLE
1
Direct encoder part
41 1-829-525-11
可動ケーブル
MOVING CABLE
1
Motive power part 2
42 1-829-523-11
可動ケーブル
MOVING CABLE
1
Motive power part 2
43 1-829-524-11
可動ケーブル
MOVING CABLE
1
Signal part 2
44 1-829-528-11
可動ケーブル
MOVING CABLE
1
Sensor part
45 1-829-527-11
可動ケーブル
MOVING CABLE
1
Motive power part
46 1-829-529-11
可動ケーブル
MOVING CABLE
1
Encoder part
47 1-829-531-12
可動ケーブル
MOVING-CABLE
1
Camera part 2
48 1-829-530-12
可動ケーブル
MOVING-CABLE
1
Camera part 1
49 1-829-532-12
可動ケーブル
MOVING-CABLE
1
Camera part 3
50 1-829-533-12
可動ケーブル
MOVING-CABLE
1
Direct encoder part
51 1-833-015-21
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
52 1-833-016-31
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
10-3
ケーブル XY可動部
Cable(XY Movable Area)
10-3-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
53
54 1-833-018-11
ケーブルエンコーダ
CABLE ENCODER
1
55 1-833-018-51
ケーブルエンコーダ
CABLE ENCODER
1
56
57 1-833-016-11
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
58 1-833-015-31
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
59 1-833-016-21
ケーブルモーターサーキット
CABLE MOTOR CIRCUIT
1
60 1-833-018-21
ケーブルエンコーダ
CABLE ENCODER
1
61 1-833-018-31
ケーブルエンコーダ
CABLE ENCODER
1
62 1-833-018-41
ケーブルエンコーダ
CABLE ENCODER
1
16
17
15
X-CCW
X-CW
X-ORG
14
SIGNAL TOWER
BZ
PATO
X CCW
X ORG
X CW
S
S
S
21
FRONT DOOR SW
7
6543
FRONT CART
CHANGE DOOR SW
30A
30EX
30DS-F30DS
(30)
81
REAR DOOR SW
13
1211109
REAR CART
CHANGE DOOR SW
31A
31EX
31DS-R31DS
(31)
DR1
SERIAL DIO BOARD
HANDY CONSOLE
CONTROL BOARD
21
23
23
23
24
22
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40 42
41 43
M
E
X ENCODER
X MOTOR
TO PC UNIT
TO X CABLE CONDUIT
TO FIXED CAMERA (OPTION)
CAM1
CAM2
CAM3
CAM4
CAM1-1
CAM2-1
CAM3-1
HC-11
HC-4
HC-13
HC-6
HC-12
HC-5
HC-9
HC-2
HC-1
HC-3
HC-7
HC-8
HC-10
HC-14
DR1-9
DR1-10
DR1-11
DR1-12
DR1-13
DR1-14
DR1-15
DR1-16
J9
J10
J11
J12
J13
J14
J15
J16
CN11
CN4
CN13
CN6
TB1
TB2
CN12
CN5
CN9
CN2
CN1
CN3
CN7
CN8
CN10
CN14
XM
XE

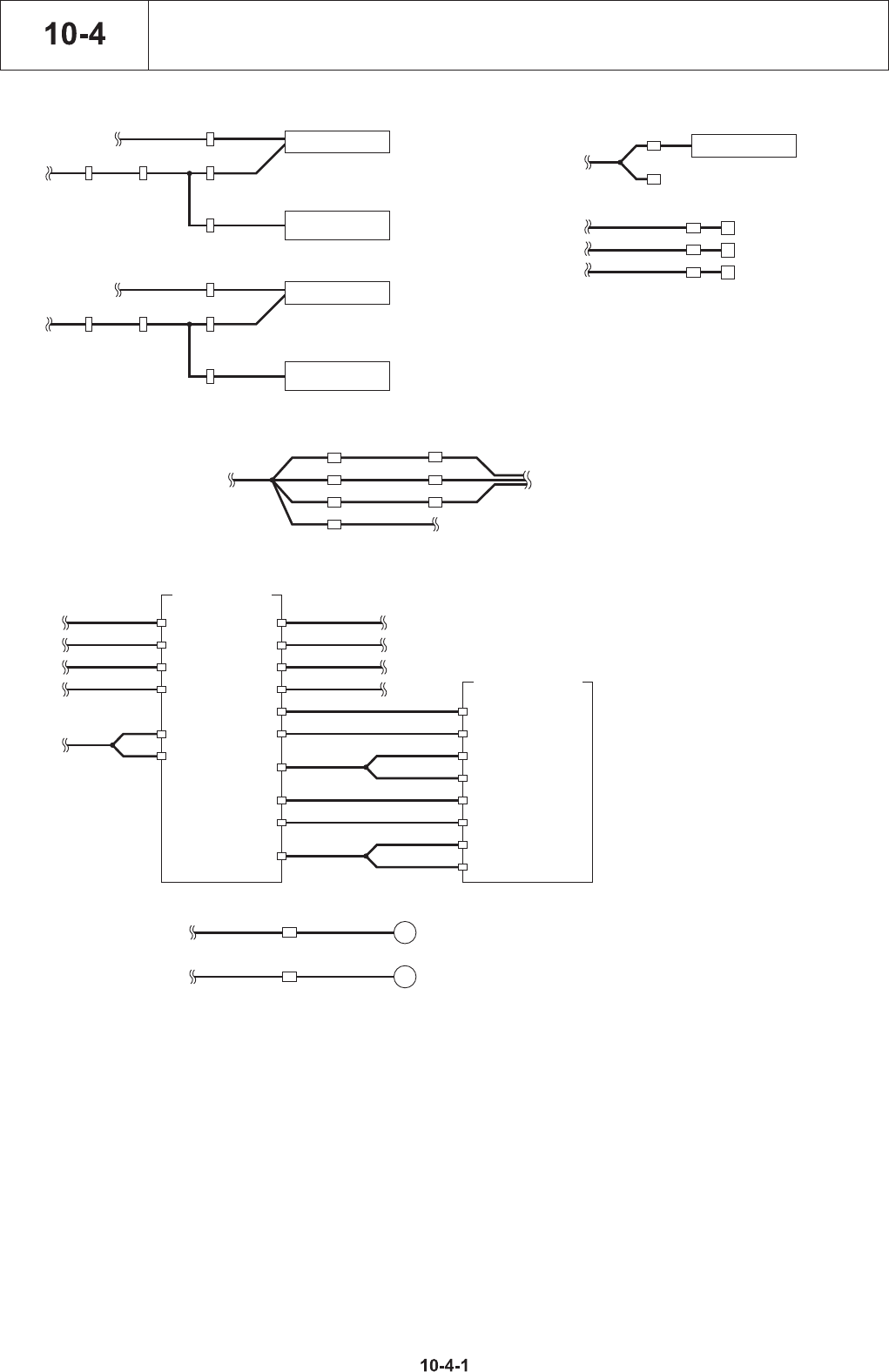

ケーブル 本体上部
Cable (Base Top)
