si-f130wk_doc_par_nothing_xx_1st_20091207_level01.pdf - 第96页
9-2 前側電装ユニット（２／２） Front Control Unit(2/2) 9-2-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 2 3 4 5 1-789-286-12 SY-EX2ボード SY-EX2 BOARD 1 SY-EX2 6 4-705-584-41 スペーサ SPACER 8 SQ…
34
40
34
28
24
47
45
46
44
18
19
30
38
38
43
40
34
21
36
21
21
32
24
37
24
33
35
34
41
29
20
11
9
10
20
23
24
25
26
26
27
28
29
39
42
22
31
15
13
6
12
16
14
17
17
16
7
8
5
36
35
48
34
39

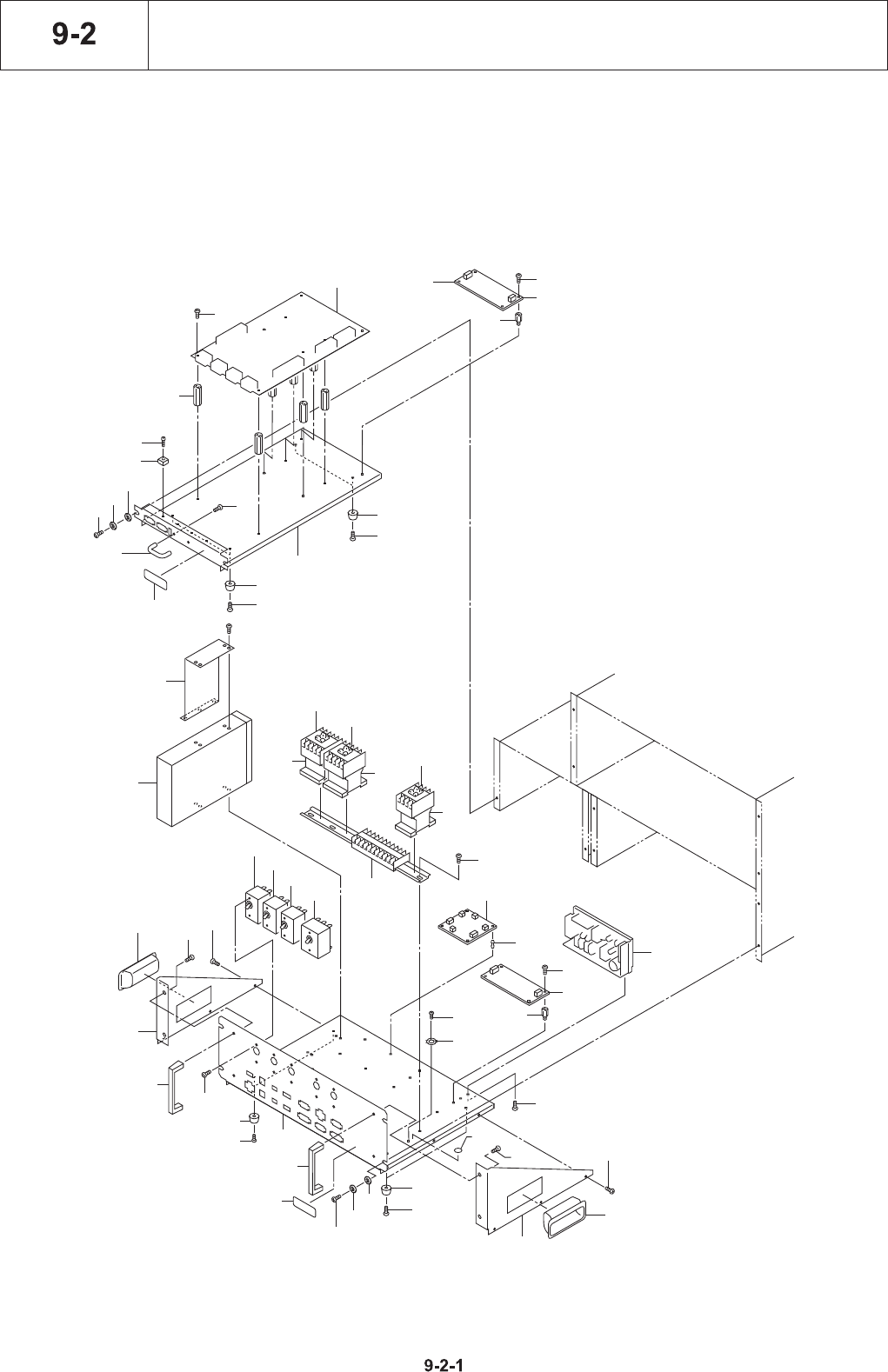

前側電装ユニット(2/2)
Front Control Unit (2/2)
9-2
前側電装ユニット（２／２）
Front Control Unit(2/2)
9-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1
2
3
4
5 1-789-286-12
SY-EX2ボード
SY-EX2 BOARD
1
SY-EX2
6 4-705-584-41
スペーサ
SPACER
8
SQ-30, MAC8
7 7-681-000-12
十字穴付さら小ねじ
(+CROSS)FLAT HEAD SCREW
8
8 4-706-151-11
ケーブルロック
CABLE LOCK
8
KR5G5, KYORITSU DENSOU
9 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*10
10 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
2
SW 5, TYPE 2
11 7-688-005-11
ワッシャ
WASHER
2
W5, MIDDLE
12 4-711-852-31
取手
HANDLE
1
A-1042-C-9, TAKIGEN
13 4-706-486-01
銘板
NAME PLATE
1
14 7-682-961-01
十字穴付なべ小ねじ
(+CROSS)PAN HEAD SCREW
2
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW4*8
15 2-673-797-02
メインパネル
MAIN PANEL
1
16 4-707-937-11
ゴム脚
RUBBER FOOT
4
BU-4850 20TYPE, SATO PARTS
17 7-682-947-01
十字穴付なべ小ねじ
(+CROSS)PAN HEAD SCREW
4
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*6
18 2-514-383-03
BAT補強ブラケット
BAT REINFORCEMENT BRACKET
1
19 1-756-676-11
バッテリーユニット
BATTERY UNIT
1
BS10A-H24/2.0L, NIPRON
20 1-755-536-21
コンタクタ
CONTACTOR
2
SD-N12 DC24V 2A, MITSUBISHI
21 1-234-904-11
コイルサージ吸収ユニット
COIL SURGE ABSORPTION UNIT
3
UN-SA25, MITSUBISHI
22 1-755-537-11
電磁開閉器
ELEATROMAGNETIC SWITCH
1
MSOD-N11KP
23 1-694-626-11
端子台
TERMINAL BLOCK
1
UK15-13CU-SH2078, YOSHIDA
ELECTRIC INDUSTRY
24 7-682-948-01
十字穴付きなべ小ねじ
(+CROSS) PAN HEAD SCREW
8
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*8
25 1-533-658-11
サーキットブレーカ
CIRCUIT BREAKER
1
7.5A, CP32V/7.5, FUJI ELECTRIC
26 1-576-339-11
ブレーカ
BREAKER
2
3A, CP32V/3, FUJI ELECTRIC
9-2
前側電装ユニット（２／２）
Front Control Unit(2/2)
9-2-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-576-397-11
ブレーカ
BREAKER
1
2A, CP33V/2, FIJI ELECTRIC
28 4-719-733-01
取手
HANDLE
2
AP-197-1-2, TAKIGEN
29 7-628-000-07
十字穴付なべ小ねじ
(+CROSS)PAN HEAD SCREW
4
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW5*12
30 4-719-732-01
側面パネル(左)
SIDE PANEL(LEFT)
1
31 1-789-492-11
POWER ON/OFF CONTROLボード
POWER ON/OFF CONTROL BOARD
1
POWER ON/OFF CONTROL
BOARDⅢ, SONY
32 4-706-153-01
スペーサ
SPACER
4
KGLS-4S, KITAGAWA KOGYO
33 1-468-317-11
直流電源
DC POWER SUPPLY
1
JWS50-24, NEMIC-LAMBDA
34 7-682-947-01
十字穴付なべ小ねじ
(+CROSS) PAN HEAD SCREW
15
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*6
35 1-468-429-11
直流電源
DC POWER SUPPLY
1
ZWS30-12/J, NEMIC-LAMBDA
36 4-705-584-11
スペーサ
SPACER
8
SQ-10, MAC8
37 7-623-423-07
ワッシャ
WASHER
1
LW4, TYPE B
38 4-705-232-11
取手
HANDLE
2
A165-4, TAKIGEN
39 7-682-948-01
十字穴付きなべ小ねじ
(+CROSS)PAN HEAD SCREW
8
WITH SPRING LOCK WASHER AND
FLAT WASHER, +PSW3*8
40 4-707-937-11
ゴム脚
RUBBER FOOT
4
BU-4850 20TYPE, SATO PARTS
41 4-701-543-01
アースシール
GROUND DECAL
1
AMS-550,TOKYO CHEMICAL
INDUSTRY
42 2-148-311-04
メインパネル
MAIN PANEL
1
43 4-706-486-01
銘板
NAME PLATE
1
44 4-706-726-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*10
45 7-623-212-22
スプリングワッシャ
SPRING LOCK WASHER
4
SW 5, TYPE 2
46 7-688-005-11
ワッシャ
WASHER
4
W5, MIDDLE
47 4-719-731-01
側面パネル(右)
SIDE PANEL (RIGHT)
1
48 1-468-484-21
スイッチングレギュレータ
SWITCHING REGULATOR
1
ZWS30-3/J 3.3V, OPTION
