5-3 中間レール（１／２） Center Rails(1/2) 5-3-2 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl. 1 4-722-457-01 アイドラシャフト IDLER SHFT 2 2 4-722-455-01 プーリ PULLY 2 3 4-719-985-01 ベアリング BEARING 3 …

100%1 / 134

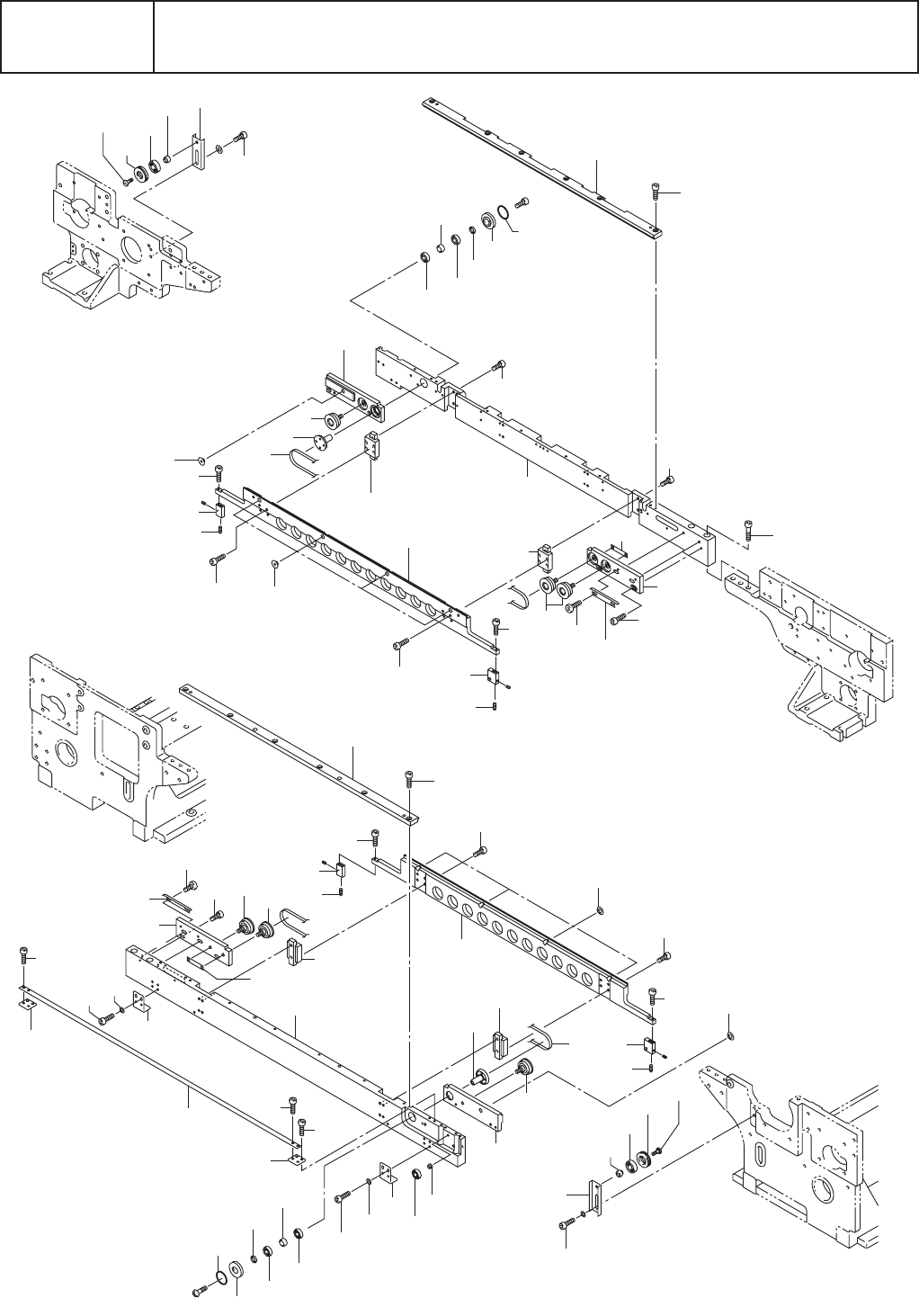

5-3-1
5-3
中間レール (1/2)
Center Rails(1/2)
22
59
60
48
58
49
48
57
54
51
53
55
54
57
54
53
54
48
43
44
23
48
52
45
72
75
74
70
73
34
12
34
6
12
73
76
77
5
59
74
8
64
60
49
49
49
58
52
4
3
2
25
28
26
27
27
50
25
28
26
27
27
50
1
71
55
55
55
56
24
23
23
34
34
49
51
8
8
8
8
40
40
40
24
6
1
2
3
4
5
64
8
34
34
23
5-3
中間レール（１／２）
Center Rails(1/2)
5-3-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 4-722-457-01
アイドラシャフト
IDLER SHFT
2
2 4-722-455-01
プーリ
PULLY
2
3 4-719-985-01
ベアリング
BEARING
3
687, NSK
4 4-722-456-02
スリーブ (B)
SLEEVE (B)
2
5 2-592-193-02
アイドラプーリブロック (1)
IDLER PULLEY BLOCKE(1)
2
6 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
7
C4*6
7
8
9
10
11
12 4-706-724-21
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
33
C3*8
13
14
15
16
17
18
19
20
21
22 2-148-114-03
基板押さえ (B)
BOARD PLATE(B)
1
23 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C4*10
24 4-722-617-01
Oリング
O-RING
2
CO 0015, NOK
25 4-722-446-01
プーリー
PULLY
2
26 4-722-453-01
ワッシャ
WASHER
2
5-3
中間レール（１／２）
Center Rails(1/2)
5-3-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 4-722-726-01
ミニチュアベアリング
MINIATURE BEARING
4
688, NSK
28 4-722-452-01
カラー
CALLAR
2
29
30
31
32
33
34 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
78
C3*6
35
36 4-718-721-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
91
C2*5
37
38
39 4-718-721-06
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C2*10
40 4-706-724-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C3*5
41
42
43
44 4-706-726-13
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C5*50
45 X-2022-538-3
レール(B) A'ssy
RAIL(B) A'ssy
1
E-4059
46
47 4-718-721-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C2*3
48 2-148-152-01
リニアウェイ
LINEAR WAY
4
LML9C1R34NED67, IKO
49 4-721-030-01
プーリ (B)ベアリング
PULLY(B) BEARING
6
B-Z10-608-00B, ORIGIN
50 4-722-446-01
プーリー
PULLY
2
51 2-679-676-11
平ベルト
FLAT BELT
2
SEB-A-KCA2.2X1016E
52 4-722-465-04
レール (C)
RAIL(C)
2
