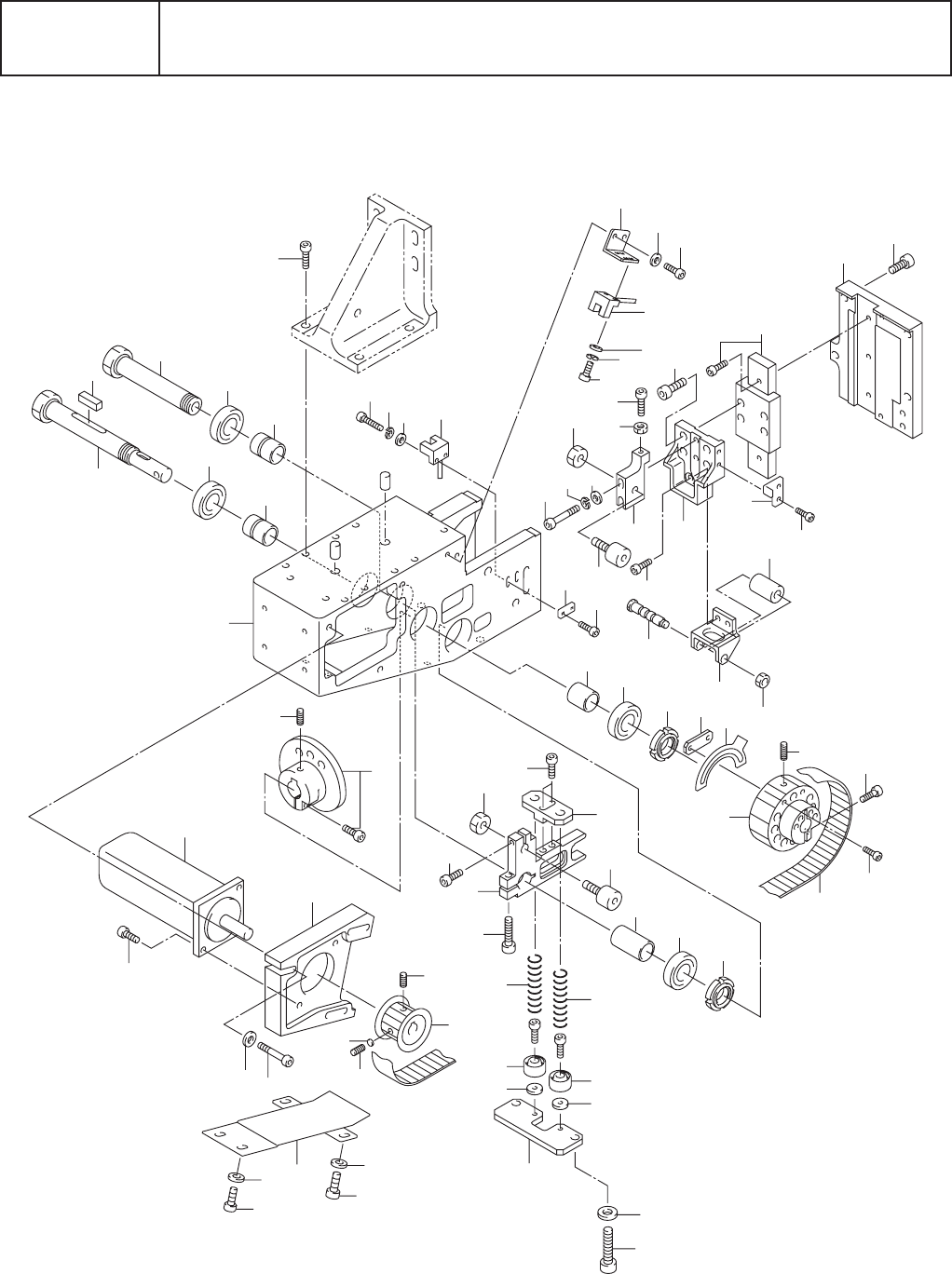

3-2-1
3-2
フィード（前側）
Feeder (Front)
57
58
12
6
2
3
4
3
3
36
39
41
38
37
35
3
36
47
4
5
20
17
19
18
8
11
10
9
33
34
1
28
27
14
16
15
30
31
32
42
43
26
21
22
25
27
29
45
46
48
49
41
50
59
1
17
65
60
54
64
7
1
44
52
51
53
55
56
52
51
53
61
62
27
15
27
15
63
8
9
10
23
24
11
40
62
13
3-2
フィード（前側）
Feeder (Front)
3-2-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 4-706-725-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C4*10
2 4-719-698-01
フィードレバー用シャフト
FEED LEVER SHAFT
1
3 4-715-160-01
ベアリング
BEARING
4
6901ZZNR, NSK
4 4-719-708-01
ベアリング受け (1)
BEARING COLLAR(1)
2
5 4-719-699-03
カム用シャフト
CAM SHAFT
1
6 4-719-707-01
平行キー
PARALLEL KEY
1
5*5*16
7 X-2022-534-1
フィードユニットケーシング Ass'y
FEED UNIT CASING Ass'y
1
8 1-418-708-11
フォトセンサA'ssy(PM-L24)
PHOTO SENSOR A'ssy
2
PM-L24, SUNX, PH-FFB, FF-ORG
9 7-688-001-01
ワッシャ
WASHER
4
W2, SMALL
10 7-623-205-22
スプリングワッシャ
SPRING LOCK WASHER
4
SW2, TYPE 2
11 4-718-721-05
六角穴付ボルト
HEX SOCKET HEAD CAP SCREW
4
C2*8
12 4-719-725-01
板ナット (1)
PLATE NUT(1)
1
13 4-718-721-09
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C2*16
14 4-719-703-03
センサブラケット
SENSOR BRACKET
1
15 7-688-003-11
ワッシャ
WASHER
6
W3, MIDDLE
16 4-706-724-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*6
17 4-706-725-05
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
5
C4*20
18 7-623-210-22
スプリングワッシャ
SPRING LOCK WASHER
2
SW4, TYPE 2
19 7-688-004-01
ワッシャ
WASHER
2
W4, SMALL
20 2-652-911-01
Uナット
U-NUT
1
M5*0.8,TYPE2, FUJI SEIMITSU MFG.
E-5058
21 4-707-147-11
カムフォロア
CAM-FOLLOWER
1
CFN 5 R-A, THK
22 4-719-701-01
カムフォロア用ブロック
CAM-FOLLOWER BLOCK
1
23 4-706-724-05
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C3*6
24 7-684-013-08
ナット
NUT
1
N3, TYPE1
25 4-706-725-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*6
26 4-719-700-01
フィードブロック
FEED BLOCK
1
3-2
フィード（前側）
Feeder (Front)
3-2-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 4-706-724-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
14
C3*5
28 4-720-202-02
リニアウェイ
LINEAR WAY
1
LWLF18C1R84BE281, IKO
29 2-514-332-02
衝突防止ドグ
FITTING PREVENTION DOG
1
30 4-719-713-03
フィードローラ軸
FEED ROLLER SHAFT
1
31 4-719-702-02
フィードローラブラケット
FEED ROLLER BRACKET
1
32 2-652-912-01
Uナット
U-NUT
1
M4*0.7,TYPE3, FUJI SEIMITSU MFG.
33 4-719-714-02
フィードローラ
FEED ROLLER
1
34 4-719-696-02
ガイド取付プレート
GUIDE PLATE
1
35 4-719-709-01
ベアリング受け(2)
BEARING COLLAR(2)
1
36 4-761-803-01
ファイン Uナット
FINE U-NUT
2
M12*1, FU01SS, FUJI SEIMITSU
MFG.
37 4-719-726-02
板ナット(2)
PLATE NUT(2)
1
38 4-719-704-03
センサドグ
SENSOR DOG
1
39 4-722-534-01
プーリ
PULLY
1
40 7-683-246-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
1
TN4X6,FLAT POINT
41 4-706-725-12
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
3
C4*12
42 4-722-537-01
タイミングベルト
TIMING BELT
1
225-3GT-15, UNITTA
43 2-176-600-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*22
44 4-719-717-01
バネ押さえプレート
SPRING BEARING PLATE
1
45 2-652-911-11
Uナット
U-NUT
1
M6*1，TYPE2, FUJI SEIMITSU MFG.
46 4-707-147-21
カムフォロア
CAM-FOLLOWER
1
CFN 6 R-A, THK
47 4-719-710-01
ベアリング受け(3)
BEARING COLLAR(3)
1
48 4-706-724-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C3*12
49 2-148-103-01
フィードレバー
FEED LEVER
1
50 4-706-725-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C4*14
51 2-547-328-01
圧縮コイルバネ
COMPRESSION SPRING
2
52 4-719-716-01
バネ受け
SPRING POST
2
