si-f130wk_doc_par_nothing_xx_1st_20091207_level01.pdf - 第18页

3-1-1 3-1 Ｙ 軸部 Y -Axis Section 37 38 32 36 36 35 14 32 8 28 11 14 34 33 23 21 22 9 39 7 24 9 12 5 13 15 16 17 18 19 20 25 27 31 29 4 26 6 1 5 2 3 4 16 11 30 2 3 4 10 5 31

100%1 / 134
2-2
X軸部
X-Axis Section
2-2-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.

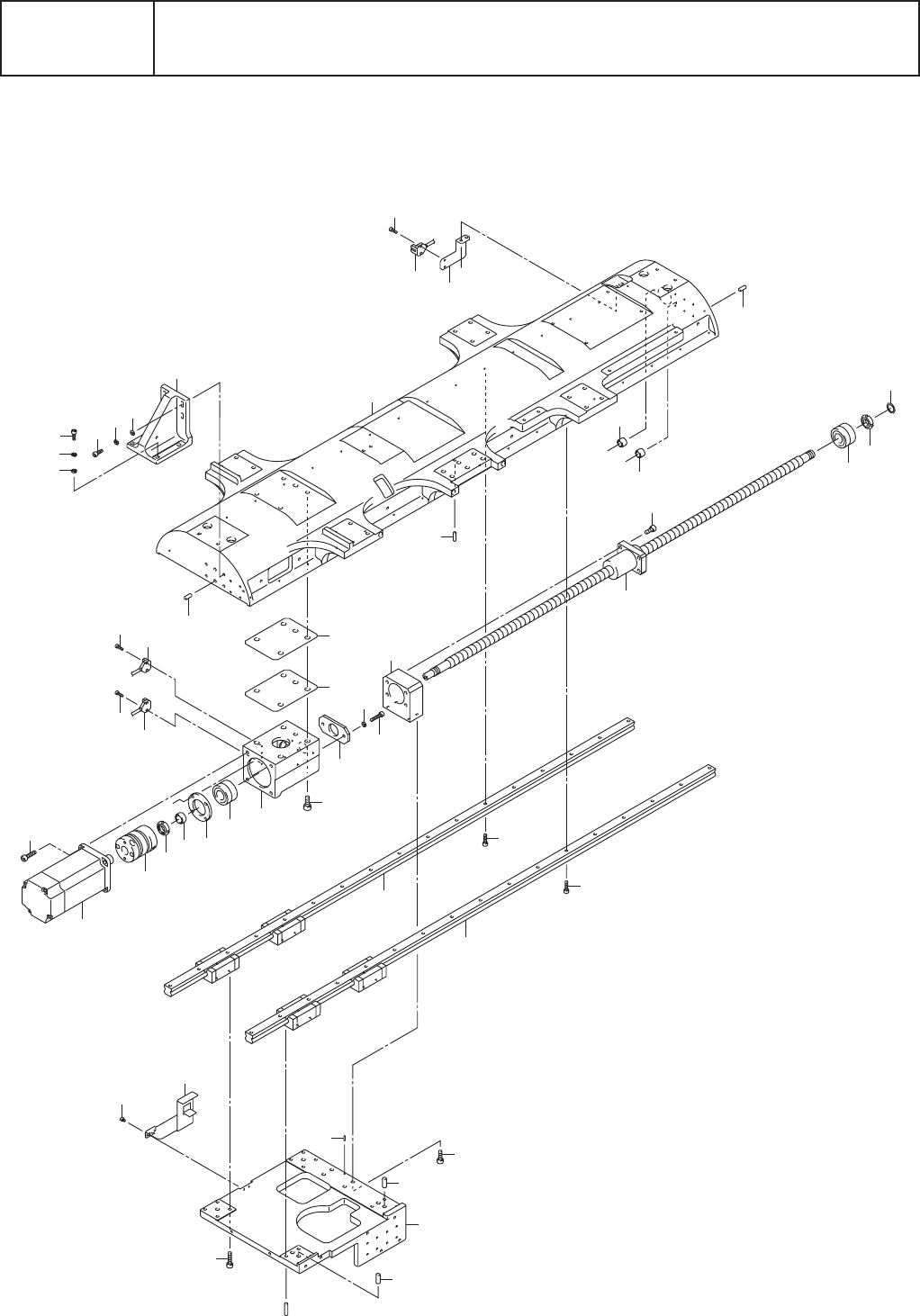

3-1-1
3-1
Ｙ 軸部
Y -Axis Section
37
38
32
36
36
35
14
32
8
28
11
14
34
33
23
21
22
9
39
7
24
9
12
5
13
15
16
17
18
19
20
25
27
31
29
4
26
6
1
5
2
3
4
16
11
30
2
3
4
10
5
31
3-1
Y軸部
Y-Axis Section
3-1-2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
1 2-148-104-02
フィードユニット取付ブラケット
FEED UNIT BRACKET
1
2 4-706-725-12
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C4*12
3 7-623-210-22
スプリングワッシャ
SPRING LOCK WASHER
12
SW4, TYPE 2
4 7-688-004-11
ワッシャ
WASHER
14
W4, MIDDLE
5 4-706-724-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C3*10
6 1-479-028-11
フォトセンサA'ssy(EE-SX771A)
PHOTO SENSOR A'ssy
1
EE-SX771A, OMRON, Y-ORG
7 2-109-635-02
センサブラケット
SENSOR BRACKET
1
8 2-148-230-03
フレーム
FRAME
1
9 4-713-776-01
平行ピン
PARALLEL PIN
4
B5*12
10 4-705-547-41
平行ピン
PARALLEL PIN
1
A4*15
11 2-109-634-01
ウレタンストッパ
POLYURETHANE STOPPER
2
12 1-479-029-11
フォトセンサA'ssy(EE-SX871A)
PHOTO SENSOR A'ssy
2
EE-SX871A, OMRON, Y-CCW
13 1-763-914-11
サーボモータ
SERVO MOTOR
1
SGMAS-06ACA21, YASKAWA
ELECTRIC
14 4-706-726-11
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
18
C5*20
15 2-594-325-11
カップリング
COUPRING
1
SFC-035DA-10B-14B, MIKI PULLY
16 4-700-103-01
ファイン Uナット
FINE U-NUT
2
FU01SS, FUJI SEIMITSU MFG.
17 4-719-814-01
カラー
COLLAR
1
18 2-109-627-02
ベアリング押え
BEARING RETAINER
1
19 2-349-865-01
アンギュラベアリング
ANGULAR BEARING
1
7201ATYNDFMP5, NSK
20 2-148-096-02
モータブラケット
MOTOR BRACKET
1
21 2-109-498-01
モータブラケットシム (A)
MOTOR BRACKET SHIM(A)
1
t=0.01
22 2-109-498-11
モータブラケットシム (B)
MOTOR BRACKET SHIM(B)
1
t=0.05
23 2-149-044-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*15
24 2-109-633-01
ウレタンストッパ (1)
POLYURETHANE STOPPER(1)
1
25 4-706-725-05
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*20
26 2-109-584-02
ボールネジナットホルダ
BALL SCREW NUT FOLDER
1
