10-7 ケーブル 後側制御部（２／２） Cable(Rear Control Unit 2/2) 10-7-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl.

100%1 / 134
10-7
ケーブル 後側制御部（２／２）
Cable(Rear Control Unit 2/2)
10-7-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
27 1-794-423-31
ジャンパコネクタ(CN27)
JUMPER CONNECTOR(CN27)
1
28 1-791-321-13
キャブタイヤケーブル
CABTIRE CABLE
1
29 1-791-323-12
キャブタイヤケーブル
CABTIRE CABLE
1
30 1-791-326-12
キャブタイヤケーブル
CABTIRE CABLE
1
31 1-791-329-12
キャブタイヤケーブル
CABTIRE CABLE
1
32 1-829-442-12
キャブタイヤケーブル
CABTIRE CABLE
1
33 1-824-711-11
キャブタイヤケーブル
CABTIRE CABLE
1
34 1-829-556-11
キャブタイヤケーブル
CABTIRE CABLE
1
35 1-824-711-21
キャブタイヤケーブル
CABTIRE CABLE
1
36 1-829-556-21
キャブタイヤケーブル
CABTIRE CABLE
1
37 1-824-716-11
キャブタイヤケーブル
CABTIRE CABLE
1
38 1-829-557-11
キャブタイヤケーブル
CABTIRE CABLE
1
39 1-824-716-21
キャブタイヤケーブル
CABTIRE CABLE
1
40 1-829-557-21
キャブタイヤケーブル
CABTIRE CABLE
1
41 1-757-212-11
キャブタイヤケーブル
CABTIRE CABLE
1
42
1
OPTION(FIXED CAMERA)
43 1-791-398-15
キャブタイヤケーブル
CABTIRE CABLE
1
44
1
OPTION(START INTERLOCK SW)
45
1
OPTION(SIGNAL TOWER
EXTERNAL OUTPUT)
46 1-791-788-13
キャブタイヤケーブル
CABTIRE CABLE
1
10-7
ケーブル 後側制御部（２／２）
Cable(Rear Control Unit 2/2)
10-7-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
SERVO UNIT
DRIVER X AXIS
DRIVER Y AXIS
DRIVER H AXIS
DRIVER FF AXIS
DRIVER RT AXIS
DRIVER RN AXIS
DEA
CN2
3
UVW
2
CN2
5
UVW
4
CN2
7
UVW
6
CN2
5
UVW
4
CN2
7
UVW
6
CN2
7
UVW
6
CN2
8
CN6A
CN1
CN1
CN1
CN1
CN1
CN1
1
9
10
11
12
13
16
17
CN6A
15

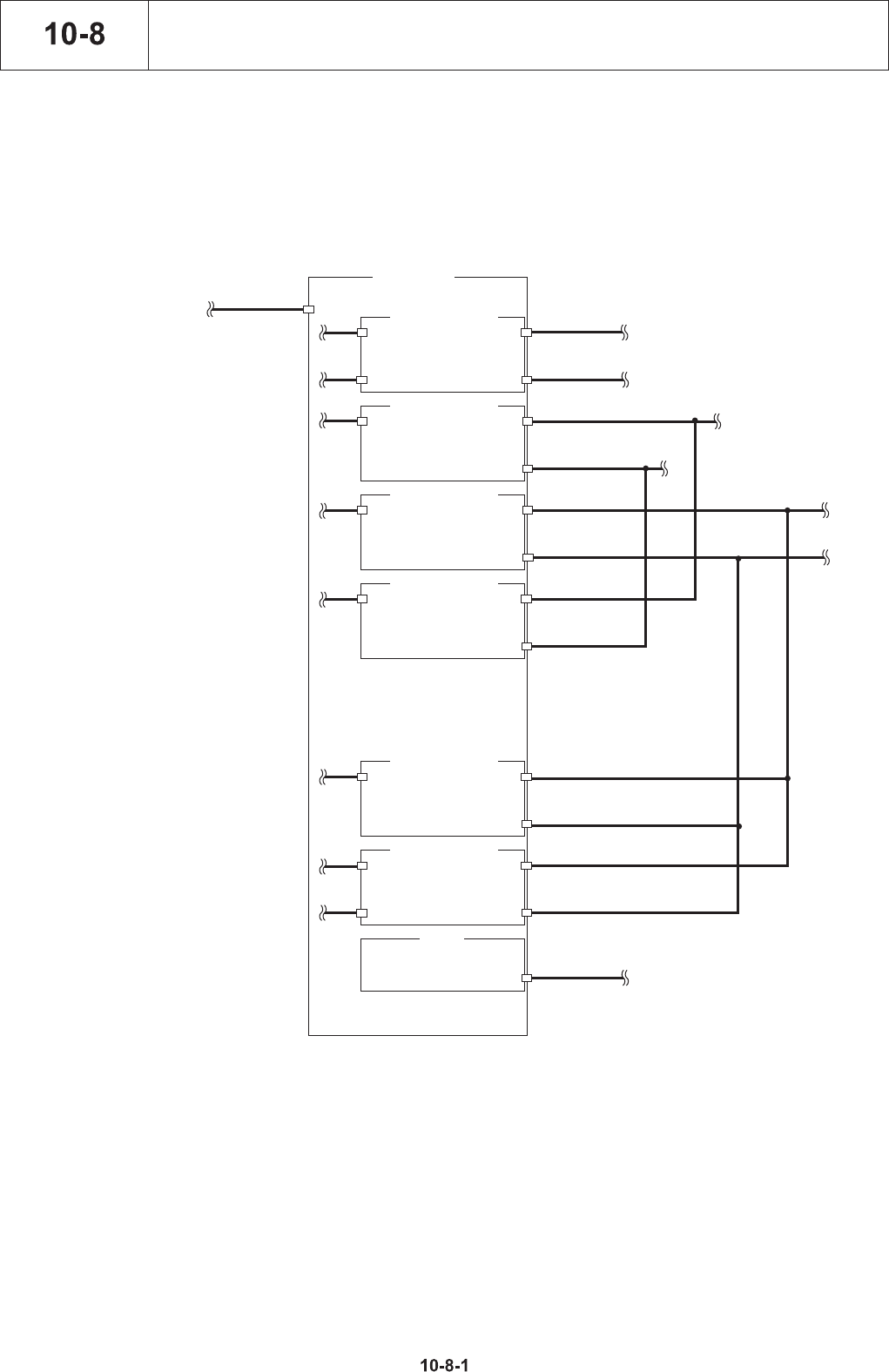

ケーブル　サーボユニット周辺部
Cable (Servo Unit Area)
