6-2 交換台車対応キット Trolley with Cassette Bank KIT 6-2-4 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q’ty 備考 Remarks 同期 Repl.
6-2
交換台車対応キット
Trolley with Cassette Bank KIT
6-2-3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.
24 2-108-826-01
シリンダ
CYLINDER
2
CG1KBN63-75, SMC
25 2-345-053-01
スピードコントローラ
SPEED CONTROLLER
4
AS3201F-02-08S, SMS
26 4-716-149-03
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C10*25
27 2-108-638-02
シリンダベース
CYLINDER BASE
2
28 4-706-740-07
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*20
29 1-789-652-11
SDIOS-IN 16 基板 A'ssy
SDIOS-IN 16 BOARD A'ssy
2
SDIOS-IN16
30 4-706-153-01
スペーサ
SPACER
8
KGLS-4S, KITAGAWA KOGYO
31 4-761-953-04
ボードブラケット (2)
BOARD BRACKET(2)
1
32 2-177-340-01
マニホールド
MANIFOLD
1
VVQ2000-FPG-01-X10, SMC
33 2-108-666-13
台車ガイド
CHANGER CART GUIDE
1
34
2
OPTION
35
2
OPTION
36
4
OPTION
37
2
OPTION ZX-LT010, OMRON
38
2
OPTION
39
2
OPTION
6-2
交換台車対応キット
Trolley with Cassette Bank KIT
6-2-4
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q’ty
備考
Remarks
同期
Repl.

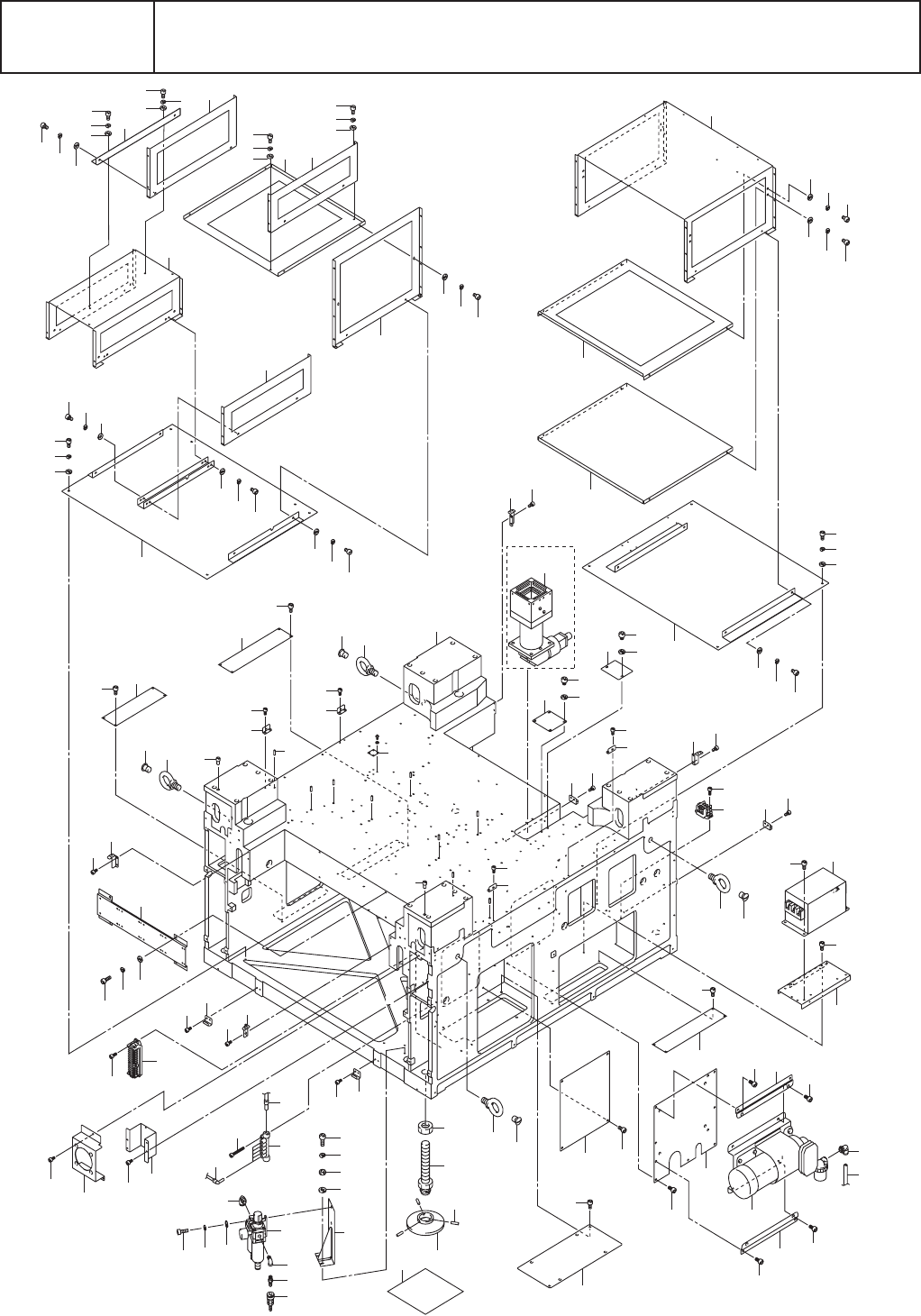

7-1-1
