- 96 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 L240E-121-0A0 FPI UNIT ＦＰＩ ユニット 1 2 L240E-021-000 FPI BRACKET ＦＰＩ ブラケット (1) 3 SL-6040892-TN BOLT 座金付き六角穴ボルト (4) 4 E8626-729-0A0 FPI LED BOARD ASM. ＦＰＩ ＬＥＤ 基板組 (2…
- 95 -
48.FPI COMPONENTS
ＦＰＩ 関係
2
3
4
4
7
6
5
5
6
7
8
9
10
11
12
13
1
- 96 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L240E-121-0A0 FPI UNIT
ＦＰＩ ユニット
1
2 L240E-021-000 FPI BRACKET
ＦＰＩ ブラケット
(1)
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
4 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(2)
5 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(4)
6 E2143-715-000 TIMER SPACER A
タイマスペーサ Ａ
(4)
7 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(4)
8 L240E-121-000 FPI COVER B
ＦＰＩ カバー Ｂ
(1)
9 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
10 L240E-221-000 FPI COVER U
ＦＰＩ カバー Ｕ
(1)
11 L240E-321-000 FPI PLATE
ＦＰＩ プレート
(1)
12 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.1)
13 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
- 97 -

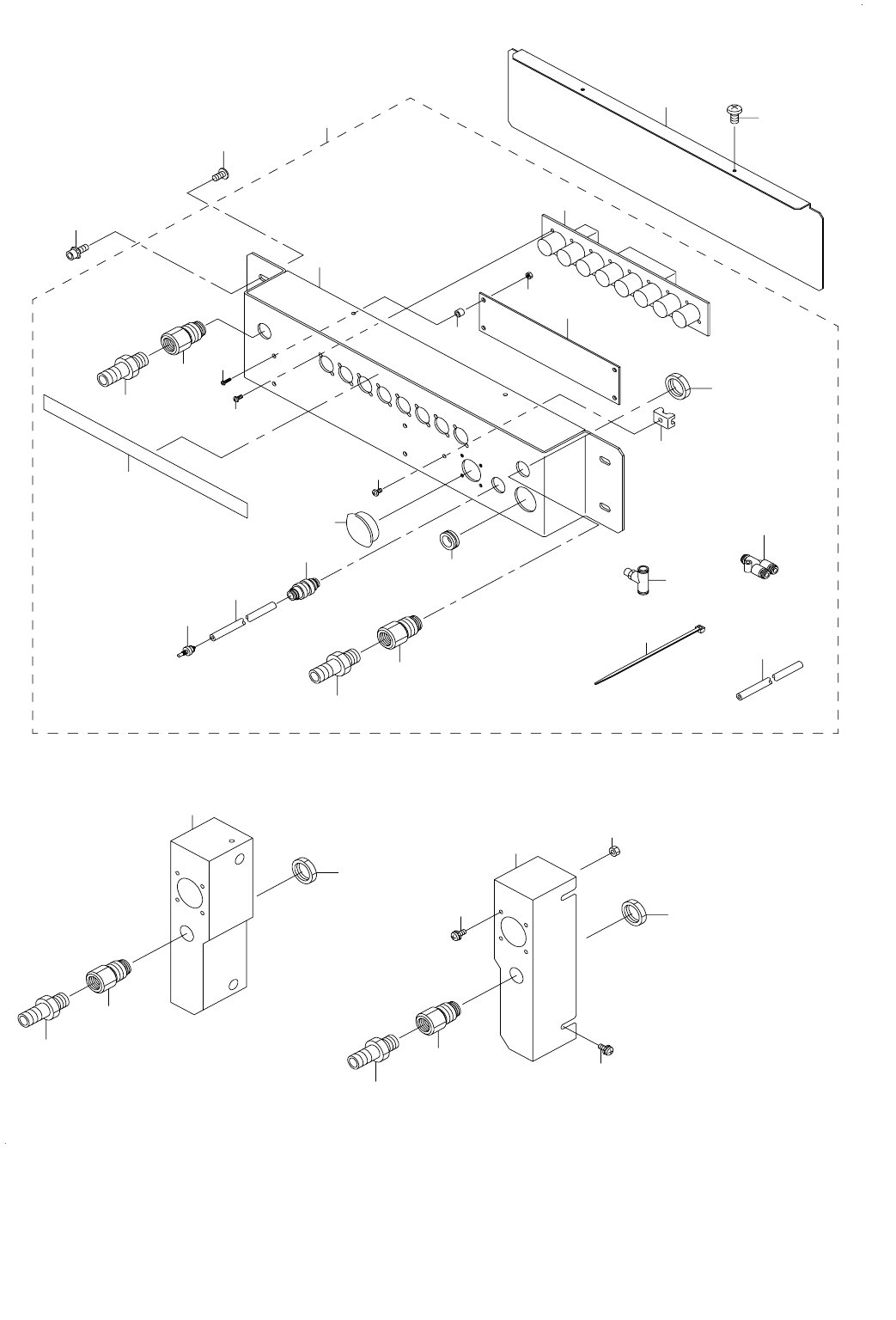

49.CONNECTOR BRACKET COMPONENTS
コネクタブラケット関係
2
3
4
5
6
7
8
10
9
12
12
13
14
15
16
17
21
11
18
1
20
11
12
19
25
26
23
24
23
23
24
23
22
30
31
28
27
29
32
33
