- 100 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E2791-721-000 DRIVER BRACKET SUPPORT B ドライバブラケット サポート Ｂ 4 2 SL-6051242-TN SCREW 座金付き六角穴ボルト 8 3 E2507-729-000 DS CONNECTOR BRACKET ＤＳ コネクタブラケット 2 4 HX-0015000-0C…
- 99 -

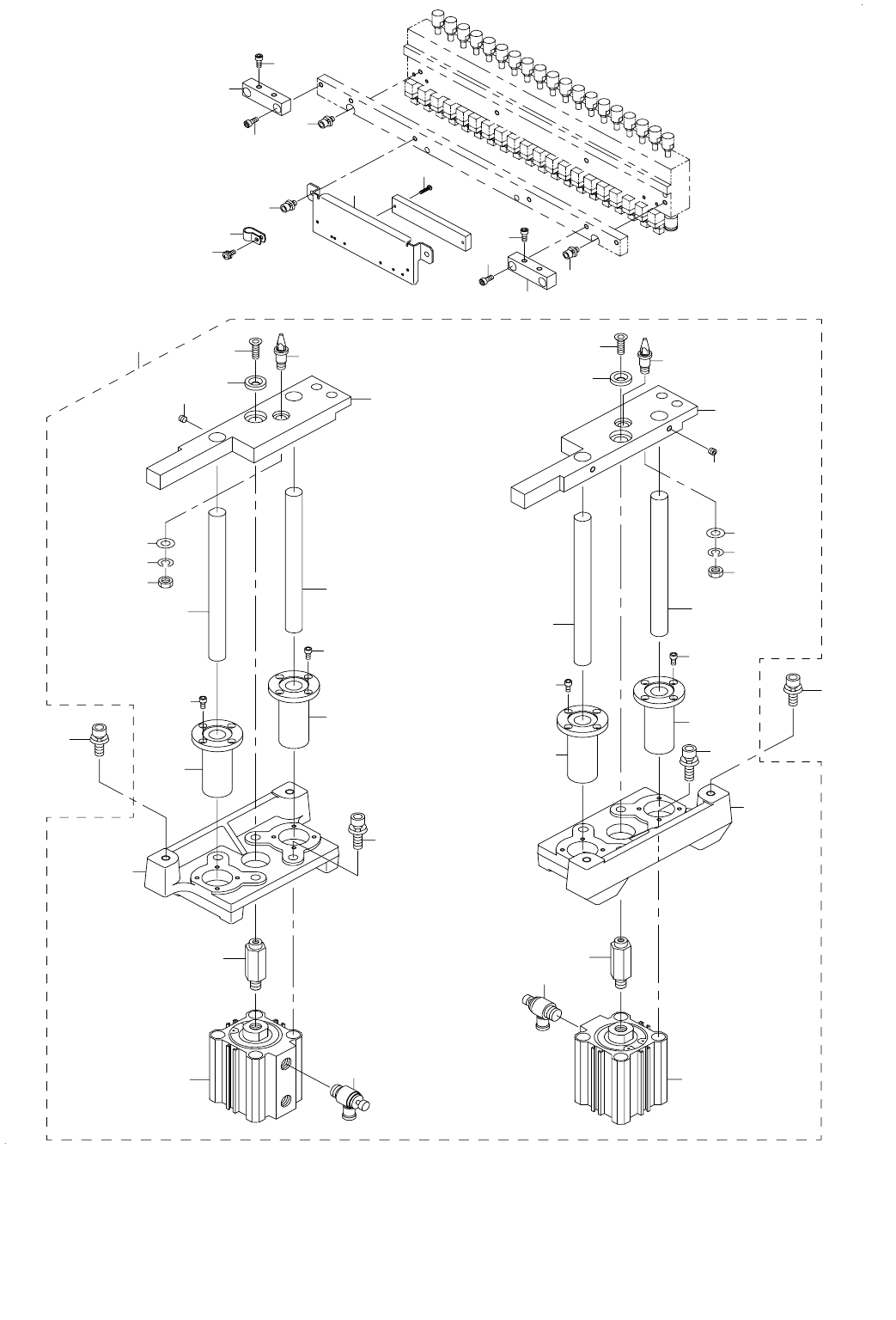

50.BANK UNIT (1)
バンクユニット（１）
11
12
14
10
12
14
13
22
23
25
24
10
10
20
20
21
22
23
25
24
11
10
20
15
16
17
18
19
19
18
13
21
15
1
2
2
2
2
1
3
4
5
6
7
7
7
9
9
20
8
11
11
26
26
- 100 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2791-721-000 DRIVER BRACKET SUPPORT B
ドライバブラケット サポート Ｂ
4
2 SL-6051242-TN SCREW
座金付き六角穴ボルト
8
3 E2507-729-000 DS CONNECTOR BRACKET
ＤＳ コネクタブラケット
2
4 HX-0015000-0C CABLE CLIP
束線パーツ
2
5 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
6 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ ２．６ Ｌ ＝１０
4
7 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
8 L215E-121-0A0 LIFTER SUPPORT ASM.
リフターサポート組
2
9 L215E-121-000 LIFTER SUPPORT
リフターサポート
(2)
10 L179E-821-000 GUIDE BUSH
ガイドブッシュ
(4)
11 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(16)
12 PA-5007502-00 AIR CYLINDER
エアーシリンダー
(2)
13 SL-6083092-TN SCREW
座金付き六角穴ボルト
(8)
14 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
15 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダーシャフト
(2)
16 L215E-221-000 BANK LIFTER R
バンクリフター Ｒ
(1)
17 L215E-321-000 BANK LIFTER L
バンクリフター Ｌ
(1)
18 E2622-729-000 LIFTER THRUST COLLAR
リフタ−スラストカラ−
(2)
19 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(2)
20 400-00594 LIFTER GUIDE SHAFT
リフターガイドシャフト
(4)
21 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
22 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(2)
23 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
24 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
25 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
26 SL-6083092-TN SCREW
座金付き六角穴ボルト
8
- 101 -
51.BANK UNIT (2)
バンクユニット（２）
2
3
3
4
4
5
6
6
7
7
8
9
10
1
12
13
15
11
16
14
17
18
21
22
23
24
29
25
25
26
26
27
27
28
28
31
31
19
20
30
32
35
33
34
36
37
