35.PWB CONVEYOR COMPONENTS (9)
基板搬送関係（９）
3
4
6
7
6
8
9
8
13
17
76
77
19
21
22
22
23
24
25
27
32
29
28
29
33
37
38
39
47
54
38
37
39
40
41
52
55
51
59
57
58
63
64
65
34
36
45
44
43
26
20
7
5
56
53
57
46
48
49
11
15
16
14
45
44
43
35
40
41
42
42
45
44
43
42
69
40
40
2
1
24
30
30
31
9
66
10
67
62
60
12
41
61
70
18
50
74
68
68
74
74
68
74
68
75
A
A
71
72
42
73
- 70 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-80451 RAIL PLATE FR UNIT
レールプレート ＦＲ ユニット
1
2 400-77156 RAIL PLATE FR
レールプレート ＦＲ
(1)
3 SM-0050801-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝８
(4)
4 L170E-121-000 CONVEYOR RAIL
コンベヤーレール
(1)
5 SL-6031492-TN SCREW
座金付き六角穴ボルト
(5)
6 L170E-221-000 PWB GUIDE U
ＰＷＢ ガイド Ｕ
(2)
7 SL-6031092-TN SCREW
座金付き六角穴ボルト
(3)
8 E2046-725-000 PWB INNER
ＰＷＢ インナ
(2)
9 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
10 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
11 L172E-621-000 WAIT SENSOR BRKT R
ウェイトセンサーブラケット Ｒ
(1)
12 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
13 L173E-021-000 NUT PLATE S
ナットプレート Ｓ
(1)
14 400-77138 PIN SENSOR BR R
ピンセンサ ＢＲ Ｒ
(1)
15 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
16 L173E-021-000 NUT PLATE S
ナットプレート Ｓ
(1)
17 L172E-921-000 SENSOR ADJUST PLATE
センサー調節プレート
(1)
18 L172E-121-0A0 WA PULLEY BRKT R UNIT
ＷＡ プーリーブラケット Ｒ ユニット
(1)
19 L172E-121-000 WA PULLEY BRKT R
ＷＡ プーリーブラケット Ｒ
(1)
20 L178E-221-0A0 IDOLER PULLEY UNIT
アイドラープーリーユニット
(1)
21 E4563-729-000 WIDTH ADJUST IDLER PULLEY (30)
幅調アイドラプ−リ（３０）
(1)
22 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
23 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(1)
24 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
25 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
26 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
27 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1)
28 SB-1040002-00 BALL BEARING
ボウルベアリング Ａ
(2)
29 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
30 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
31 SL-6042042-TN SCREW
座金付き六角穴ボルト
(1)
32 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
33 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
34 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
35 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
36 SB-1080002-00 SIDE BEARING
サイドベアリング
(1)
37 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
38 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
39 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
40 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
(4)
41 E2055-721-000 PULLEY SPACER
プーリスペーサ
(3)
42 SM-4043050-SC SCREW M4X0.7 L=30
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３０
(4)
43 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(3)
44 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(3)
45 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(3)
46 L172E-021-000 RAIL STAND FL
レールスタンド ＦＬ
(1)
47 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
48 L170E-821-000 CONVEYOR MOUNT BLOCK
コンベヤーマウントブロック
(1)
49 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
50 L178E-321-0A0 OUT MOTOR UNIT
ＯＵＴ モーターユニット
(1)
51 E9456-729-MA0 OUT MOTOR ASM.
ＯＵＴ モータ組
(1)
52 HM-0017700-10 GEAR HEAD
ギアヘッド
(1)
53 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝４５
(4)
54 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
55 E4597-729-000 MOTOR BRACKET A (30)
モータブラケット Ａ（３０）
(1)
56 400-00872 MOTOR PULLEY S
モータプーリ Ｓ
(1)
57 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
58 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
59 SL-6051692-TN BOLT
座金付き六角穴ボルト
(1)
60 L171E-021-000 DRV TIMIG BELT
ＤＲＶ タイミングベルト
(1)
61 SB-1080002-00 SIDE BEARING
サイドベアリング
(1)
62 L171E-121-000 CONVEYOR BELT S
コンベヤーベルト Ｓ
(1)
63 HX-0029400-00 FIXED BASE
固定ベース
(8)
64 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
65 EA-9500B01-00 CABLE BAND
束線バンド
(9)
66 L179E-421-000 WAIT SENSOR BLOCK R
ウェイトセンサーブロック Ｒ
(1)
67 SM-8020202-UZ SCREW
止めねじ
(1)
68 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(4)
69 L167E-921-000 PULLEY SPACER
プーリースペーサー
(1)
70 HX-0031400-00 SPIRAL TABE
スパイラルチューブ
(0.1)
71 400-78763 PULLEY BR
プーリ ＢＲ
(1)
72 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
73 L207E-121-000 SENSOR SLIT PHI1.5
センサースリット １．５
(1)
74 HX-0034400-00 HARNESS PARTS
束線パーツ
(4)
75 L828E-921-0A0 WAIT SENSOR ASM
ウェイトセンサー組
1
76 400-63747 BU PIN RECEIVER SENS ASM
ＢＵ ピン受光センサ組
1
77 400-63746 BU PIN EMITTER SENS ASM
ＢＵ ピン投光センサ組
1
- 71 -

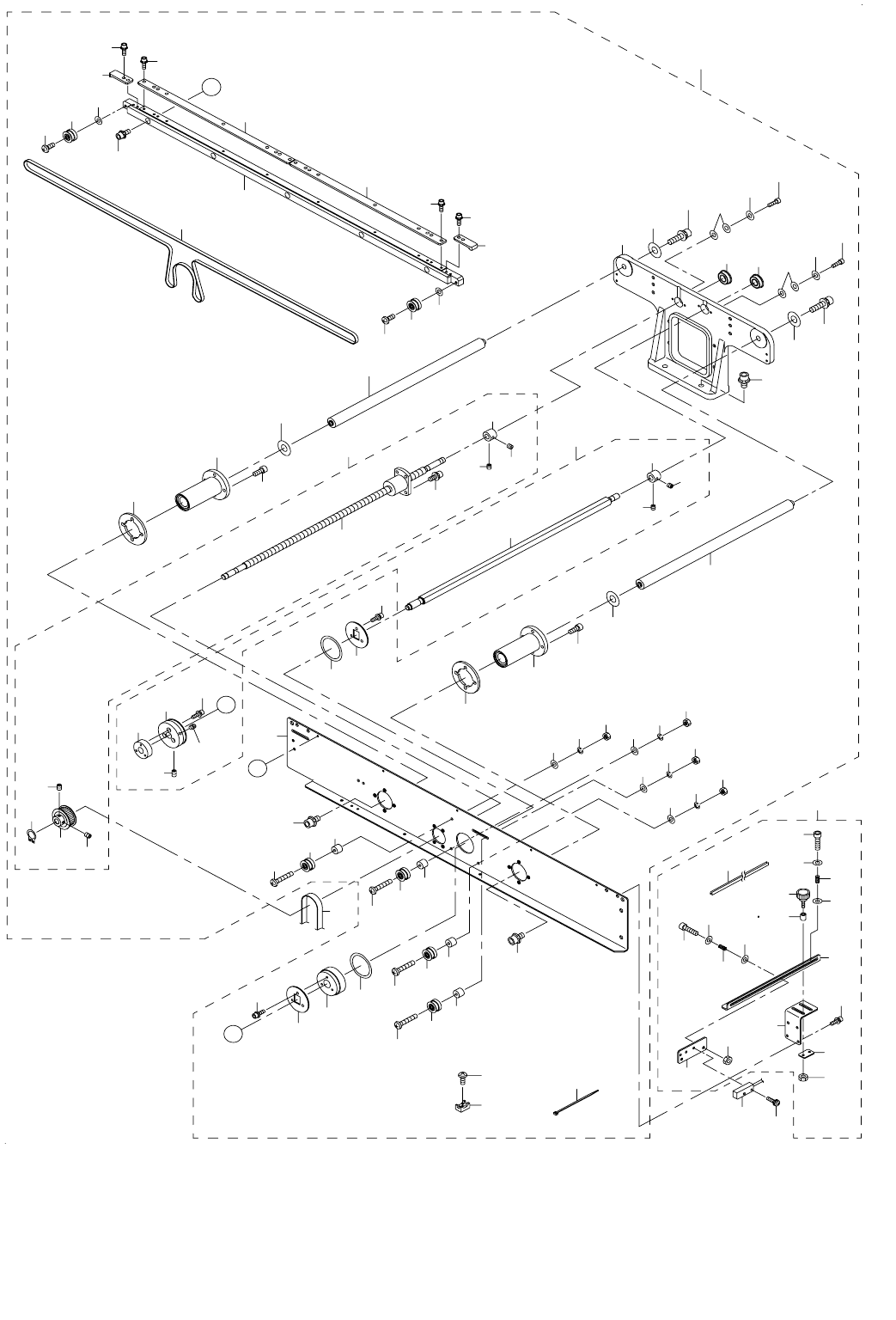

36.PWB CONVEYOR COMPONENTS (10)
基板搬送関係（１０）
53
54
3
52
4
7
6
6
8
8
9
7
10
11
12
14
15
14
15
14
13
15
13
13
18
16
17
21
20
19
23
21
25
24
25
27
28
28
33
34
15
13
14
42
24
35
35
19
25
45
46
48
48
51
49
51
50
30
29
31
20
62
68
58
62
63
57
64
67
68
68
59
65
56
A
A
11
10
12
9
5
37
38
36
37
39
41
43
32
2
1
26
26
43
40
41
42
44
B
B
56
70
60
67
61
68
69
55
47
22
71
31
30
29
25
27
18
16
17
17
16
18
18
16
17
66
