- 76 - NOTE( 注記 ) #01....FOR LEFT-RIGHT 左右用 #02....FOR RIGHT-LEFT 右左用 #03....FOR FRONT REFE RENCE ･ LEFT-RIGHT, 手前基準・左右用， REAR REFERENCE ･ RIGHT-LEFT 奥基準・右左用 #04....FOR FRONT REFERENCE ･ RIGHT-LEFT, 手前基準・右左用， REAR REFERE…
- 75 -

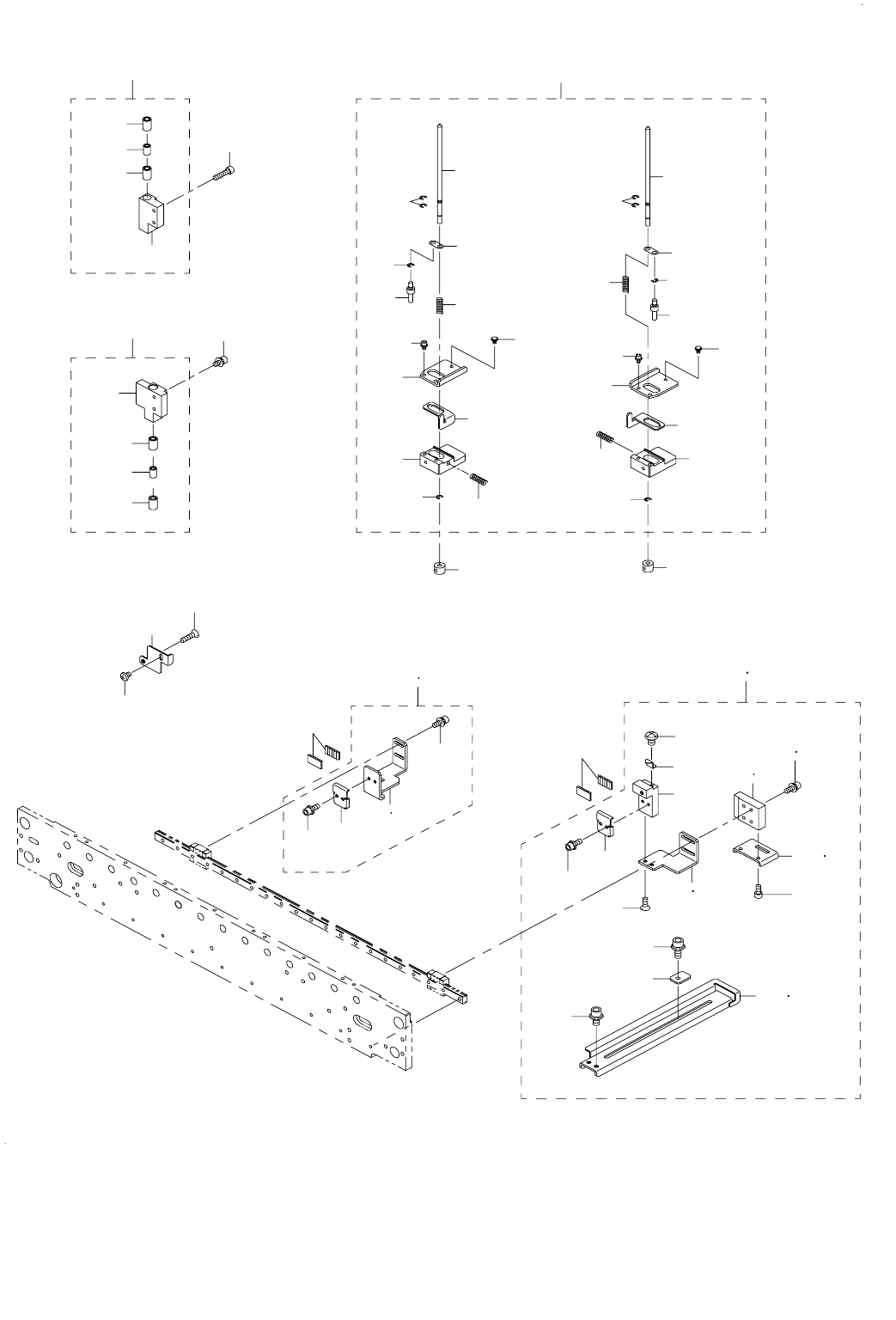

38.PWB CONVEYOR COMPONENTS (12)
基板搬送関係（１２）
26
27
68
24
25
60
31
32
29
30
9
2
14
13
5
17
16
18
19
20
21
10
22
7
6
9
8
21
4
12
3
21
9
23
15
1
41
46
38
39
61
62
63
36
37
47
49
42
43
44
45
65
64
66
67
66
53
58
55
54
56
57
56
59
59
28
48
33
34
50
40
51
35
52
11
- 76 -
NOTE( 注記 ) #01....FOR LEFT-RIGHT 左右用
#02....FOR RIGHT-LEFT 右左用
#03....FOR FRONT REFERENCE ･ LEFT-RIGHT, 手前基準・左右用，
REAR REFERENCE ･ RIGHT-LEFT 奥基準・右左用
#04....FOR FRONT REFERENCE ･ RIGHT-LEFT, 手前基準・右左用，
REAR REFERENCE ･ LEFT-RIGHT 奥基準・左右用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L220E-221-0A0 CENTERING PIN UNIT
センタリングピンユニット
1
2 400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
(1)
3 400-15791 DAMPER PLATE L
ダンパープレート Ｌ
(1)
4 400-15793 LOCK SPRING
ロックスプリング
(1)
5 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
6 400-00896 DAMPER LOCK PIN
ダンパロックピン
(1)
7 400-00978 DAMPER LOCK LINK
ダンパロックリンク
(1)
8 400-00950 DAMPER SPRING
ダンパスプリング
(1)
9 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(4)
10 400-01081 CENTERING PIN 4.0
センタリングピン４．０
(1)
11 E2141-725-000 BU HAND KNOB
ＢＵ ハンドノブ Ｓ
(1)
12 L179E-621-000 DAMPER BLOCK L
ダンパーブロック Ｌ
(1)
13 L179E-721-000 DAMPER BLOCK R
ダンパーブロック Ｒ
(1)
14 400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
(1)
15 400-15792 DAMPER PLATE R
ダンパープレート Ｒ
(1)
16 400-15793 LOCK SPRING
ロックスプリング
(1)
17 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
18 400-00896 DAMPER LOCK PIN
ダンパロックピン
(1)
19 400-00978 DAMPER LOCK LINK
ダンパロックリンク
(1)
20 400-00950 DAMPER SPRING
ダンパスプリング
(1)
21 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(4)
22 400-01081 CENTERING PIN 4.0
センタリングピン４．０
(1)
23 E2141-725-000 BU HAND KNOB
ＢＵ ハンドノブ Ｓ
(1)
24
#03
400-28234 BELT HOLDER BRKT LL UNIT
ベルトホルダーブラケット ＬＬ ユニット
1
25
#04
400-28237 BELT HOLDER BRKT RR UNIT
ベルトホルダーブラケット ＲＲ ユニット
1
26 400-32663 ADJUST BELT CLAMP
アジャストベルトクランプ
(1)
27 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
28 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
29
#03
L163E-021-000 BELT HOLDER BRKT L
ベルトホルダーブラケット Ｌ
(1)
30
#04
L206E-121-000 BELT HOLDER BRKT RR
ベルト ホルダー ブラケット ＲＲ
(1)
31
#03
400-28235 BELT HOLDER BRKT RL UNIT
ベルトホルダーブラケット ＲＬ ユニット
1
32
#04
400-28236 BELT HOLDER BRKT LR UNIT
ベルトホルダーブラケット ＬＲ ユニット
1
33 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
34
#03
400-28205 GUIDE BLOCK RL
ガイドブロック ＲＬ
(1)
35
#03
SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(4)
36 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
(2)
37 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
38 L163E-521-000 HOLD PLATE
ホールドプレート
(1)
39 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
40
#03
400-27658 SUPPORT BASE L
サポートベース Ｌ
(1)
41
#01
L175E-721-000 STOPPER SUPPORT L
ストッパーサポート Ｌ
(1)
42 L170E-321-000 BELT HOLDER BLOCK
ベルトホルダーブロック
(1)
43 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
44 L171E-921-000 INDICATION PLATE
インジケーションプレート
(1)
45 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
46
#02
L175E-321-000 STOPPER SUPPORT R
ストッパーサポート Ｒ
(1)
47
#03
400-28231 BELT HOLDER BRKT LR
ベルトホルダーブラケット ＬＲ
(1)
48 400-32663 ADJUST BELT CLAMP
アジャストベルトクランプ
(1)
49
#04
L206E-021-000 BELT HOLDER BRKT LR
ベルト ホルダー ブラケット ＬＲ
(1)
50
#04
400-28206 GUIDE BLOCK LR
ガイドブロック ＬＲ
(1)
51
#04
L179E-321-000 SUPPORT BASE R
サポート ベース Ｒ
(1)
52
#04
SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(3)
53 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
2
54 400-27986 GUIDE BLOCK RL ASM
ガイドブロック ＲＬ 組
1
55 L162E-721-000 GUIDE BLOCK RL
ガイドブロック ＲＬ
(1)
56 SB-7040001-00 BEARING
ころがり軸受
(2)
57 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
58 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
2
59 400-32683 PIN SUPPORT
ピンサポート
2
60 L166E-221-000 WA MOTOR BELT
ＷＡ モーターベルト
1
61 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
1
62 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
1
63 L165E-321-000 T PIN SENSOR BRKT L
Ｔ ピンセンサーブラケット Ｌ
1
64 400-27985 GUIDE BLOCK LL ASM
ガイドブロック ＬＬ 組
1
65 L162E-621-000 GUIDE BLOCK LL
ガイドブロック ＬＬ
(1)
66 SB-7040001-00 BEARING
ころがり軸受
(2)
67 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
68 L166E-221-000 WA MOTOR BELT
ＷＡ モーターベルト
1
- 77 -

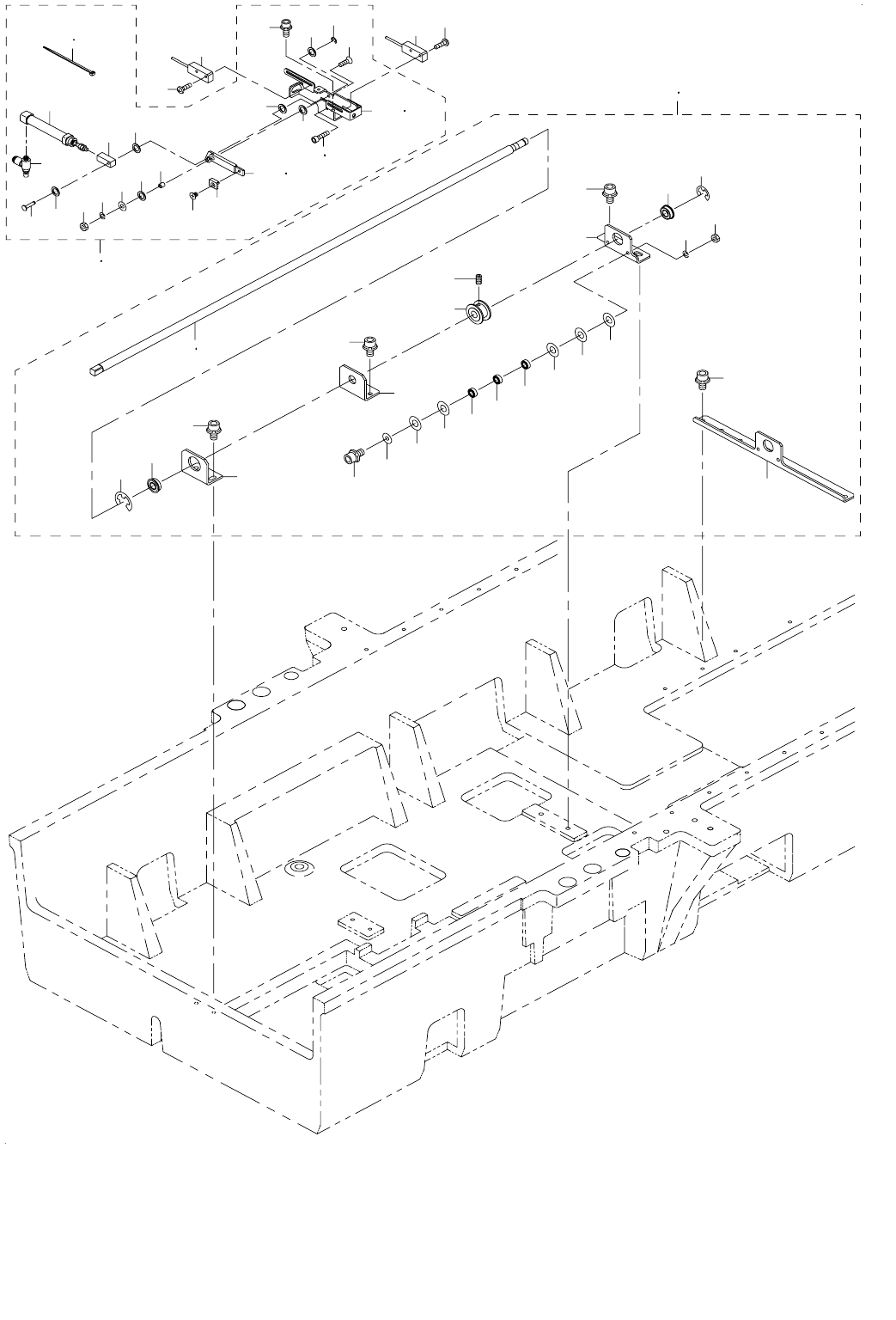

39.PWB CONVEYOR COMPONENTS (13)
基板搬送関係（１３）
13 20
9
8
7
3
6
5
5
24
10
14
18
15
19
40
51
41
32
49
43
43
43
42
45
45
45
45
46
39
50
31
34
33
35
36
37
48
47
1
2
29
30
18
16
18
11
12
25
18
17
22
38
26
27
4
28
28
23
21
34
44
45
