- 6 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 L112E-321-000 HDD BRACKET ＨＤＤ ブラケット 1 2 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ 2 3 SL-4040691-SC SCREW M4 L=6 座金付きなべ小ねじ Ｍ …
- 5 -

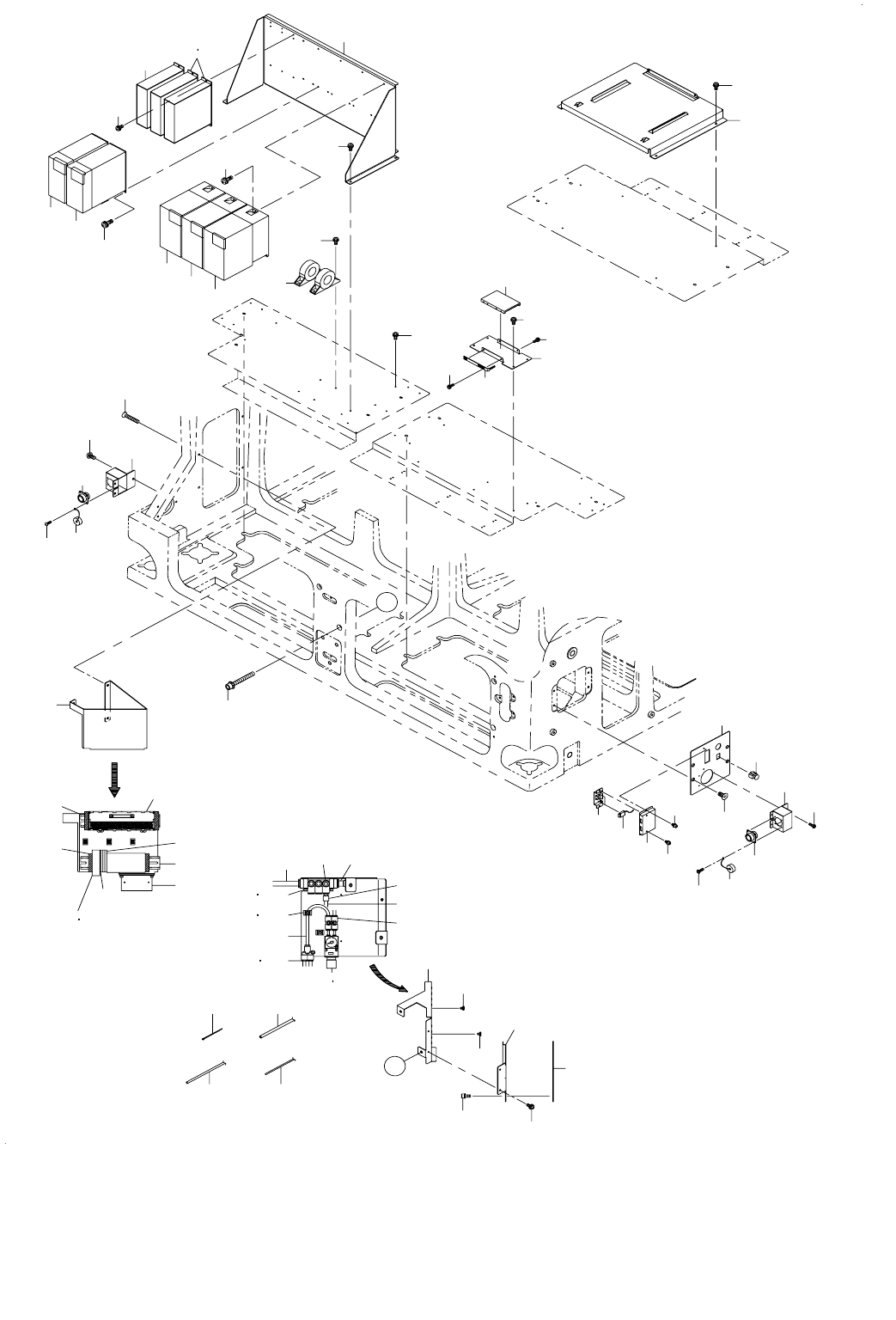

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
3
11
13
14
15
16
12
A
A
41
41
17
42
23
20
44
40
31
32
34
35
37
22
33
9
10
56
21
24
18
45
18
27
27
30
29
28
29
26
25
39
49
50
51
54
53
55
197
64
43
47
70
71
67
68
69
4
6
72
62
63
6566
73
8
8
36
1
46
2
38
57
58
59
60
61
48
52
48
5
61
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L112E-321-000 HDD BRACKET
ＨＤＤ ブラケット
1
2 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
3 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
4
4 PX-9500070-00 PLUG
プラグ
1
5 PJ-3010600-03 REDUCER
レデューサ
1
6 SL-6043092-TN BOLT
座金付き六角穴ボルト
4
7 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
3
8
#01
HK-0429901-4A CAP
キャップ
2
9 L113E-421-000 PSU BASE
ＰＳＵ ベース
1
10 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
11 400-76079 I/F PANEL R
Ｉ ／ Ｆ パネル Ｒ
1
12 SM-1061601-SC SCREW M6 L=16
皿小ねじ Ｍ ６ Ｌ ＝１６
4
13 L112E-821-000 SMEMA BRACKET R
スメマブラケット Ｒ
1
14 L833E-121-0A0 SMEMA CABLE (R) ASM
スメマケーブル（Ｒ）組
1
15 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
16 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
3
17 400-76068 MANIFOLD BRACKET
マニホールドブラケット
1
18 400-98363 LINEAR SERVO AMP (XL,XR)
リニアサーボアンプ（ＸＬ，ＸＲ）
2
19 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.1
20 400-81695 DETECTOR BRACKET
ディテクタブラケット
1
21 400-24254 MAGNET SCALE DETECTOR
マグネスケールディテクタ
1
22 SM-3061232-TN SCREW
ボタンボルト
3
23 SL-4030691-SC SCREW M3X6
セムス Ｍ３Ｘ０．５ Ｌ ＝６
4
24 SL-4051691-SC SCREW M5X0.8 L=16
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１６
8
25 HN-0015500-00 CORE
コア
2
26 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
27 400-44538 SERVO AMP 750W (YBL,YBR)
サーボアンプ７５０ Ｗ（ＹＢＬ，ＹＢＲ）
2
28 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
2
29
#01
HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
3
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
32 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
33 400-76057 RELAY BRACKET
リレーブラケット
1
34 SM-1053001-SP SCREW M5X0.8 L=30
皿小ねじ Ｍ５Ｘ０．８ Ｌ＝３０
3
35 L113E-321-000 SMEMA BRACKET L
スメマブラケット Ｌ
1
36 L833E-021-0A0 SMEMA CABLE (L) ASM.
スメマケーブル（Ｌ）組
1
37 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
38 400-76179 SSD ASM (FX-2)
ＳＳＤ 組（ＦＸ −２）
1
39 400-76078 DRIVER BRACKET
ドライバブラケット
1
40 SL-4051691-SC SCREW M5X0.8 L=16
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１６
9
41 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュー
2
42 SL-6065092-TN BOLT
座金付き六角穴ボルト
2
43 HX-0029400-00 FIXED BASE
固定ベース
3
44 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
45 400-44539 SERVO AMP 2000W (YA)
Ｙ 軸サーボアンプ２０００ Ｗ（ＹＡ）
1
46 400-57003 HDD BRACKET
ＨＤＤ ブラケット
1
47 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
3
48 400-76056 CARRIER RAIL L200
キャリアレール Ｌ ２００
2
49 400-76138 CONNECTOR TERMINAL
コネクタターミナル
1
50 HB-0016300-00 SSR
ＳＳＲ
1
51 HB-0012500-10 RELAY SOCKET
リレーソケット
1
52 HK-0691900-0B END STOP
エンドストップ
4
53 HK-0696500-10 BLOCK TERMINAL
端子台
3
54 HK-0696900-00 END PLATE
エンドプレート
1
55 HM-0013200-00 MOTOR DRIVER
モータドライバ
1
56 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
57
#01
KX-0000001-60 DUST COVER
ダストカバー
1
58 400-46640 USB BRACKET
ＵＳＢ ブラケット
1
59 400-46641 USB BOX
ＵＳＢ ボックス
1
60 400-44522 USB RELAY CABLE
ＵＳＢ 延長ケーブル
2
61 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
62 BT-1200801-EF TUBE
チュ−ブ
2
63 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
1
64 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.5
65 400-54839 SOFT NYLON 8
ソフトナイロン８
26
66 EA-9500B01-00 CABLE BAND
束線バンド
6
67 PF-0200040-00 REGULATOR
レギュレータ
1
68 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
2
69 PJ-3030600-03 UNION
異形ユニオン
2
70 PJ-3080600-03 Y UNION
ユニオンワイ
1
71 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
1
72 PJ-3091200-02 MANIFOLD
ワンタツチ管継手 マニホ−ルド
1
73 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
1
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係（４）
R2
R1
RL 4
RL 5
1
23456789
1
2345 6789
10 11
12 13 14 1 5 16 17 18 19 20 21
TB01
TB02
2223 24252 627
MC 2
MC1
MC 5MC4MC3
RL 1
RL 2
RL 6
14
243444A2
13
233343
A1
14
243444A2
13
233343
A1
3 57 3 571
25
2728 29
30
32
4
56
5
21
56
6
12
12
20
46
56 43 45
50
56
33
56
54
58
55
58
53
50
58
51
58
52
58
47
58
48
58
49
58
46
36
38
39
41
33
34
42
35
42
2
56
22
24
