- 65 - 33. PWB CONVEYOR COMPONENTS (7) 基板搬送関係（７） 3 4 6 7 6 8 9 9 8 15 14 18 17 20 90 91 22 27 24 25 25 26 27 28 30 35 32 33 31 33 32 34 36 38 40 41 42 13 82 43 45 46 47 48 19 59 66 41 40 42 43 44 45 43 44 45 48 47 46 43 …
- 64 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L168E-121-0A0 RAIL GUIDE R UNIT
レールガイド Ｒ ユニット
1
2 L168E-121-000 CONVEYOR RAIL BASE R
コンベヤーレールベース Ｒ
(1)
3 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
4 L168E-221-000 SPRING BRKT
スプリングブラケット
(1)
5 L167E-821-000 RAIL GUIDE SUPPORT SHAFT
レールガイド サポートシャフト
(1)
6 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(1)
7 RE-0400000-K0 E-RING 4
Ｅ 形止め輪 ４
(1)
8 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(3)
9 SM-6063502-TN HEXAGONAL-HOLE BOLT M6 L=35
六角穴ボルト Ｍ ６ Ｌ ＝３５
(2)
10 WP-0611626-SP WASHER 15X6X1.6
平座金
(2)
11 SB-8160002-00 BEARING
ころがり軸受
(2)
12 SM-6041002-TN BOLT
六角穴ボルト
(8)
13 L162E-521-0A0 RAIL RC UNIT
レールＲＣユニット
1
14 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
15 L141E-773-000 SHAFT
シャフト
(2)
16 L162E-321-000 CONVEYOR RAIL RC
コンベヤーレール ＲＣ
(1)
17 L162E-521-000 RAIL GUIDE RC
レールガイド ＲＣ
(1)
18 L178E-721-0A0 SHAFT SUPPORT UNIT
シャフトサポートユニット
(2)
19 E2111-721-000 BEARING
ミニチュアストロークベアリング
(1)
20 E2136-727-000 SHAFT SUPPORT
シャフトサポート
(1)
21 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
22 E4536-729-000 PWB GUIDE PLATE RA (30)
ＰＷＢ ガイドプレ−ト ＲＡ（３０）
(12)
23 SL-6031092-TN SCREW
座金付き六角穴ボルト
(12)
24 L167E-221-000 BRG SUPPORT PLATE R
ＢＲＧ サポートイタ Ｒ
(1)
25 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
26 L141E-973-000 SPRING SHAFT
スプリングシャフト
(2)
27 L141E-873-000 SPRING
スプリング
(2)
28 L166E-521-000 BRG SUPPORT SPACER
ＢＲＧ サポートスペーサ
(2)
29 L166E-621-000 CONVEYOR DRV PULLEY
コンベヤー ＤＲＶ プーリー
(2)
30 L166E-721-000 CONVEYOR SHAFT
コンベヤーシャフト
(2)
31 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
(4)
32 L166E-821-000 CONVEYOR TIMING PULLEY
コンベヤータイミングプーリー
(1)
33 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(2)
34 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
(3)
35 L166E-921-000 CONVEYOR TIMING BELT
コンベヤータイミングベルト
(1)
36 SB-1040001-00 BEARING
ミニチュアベアリング
(3)
37 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(1)
38 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
39 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
40 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
41 E2046-725-000 PWB INNER
ＰＷＢ インナ
(2)
42 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
43 L168E-321-000 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
44 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
45 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
(2)
46 L167E-921-000 PULLEY SPACER
プーリースペーサ
(2)
47 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
48 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
49 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
50 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
51 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
(2)
52 L167E-921-000 PULLEY SPACER
プーリースペーサ
(2)
53 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(2)
54 L167E-521-000 CONVEYOR BELT C
コンベヤーベルト Ｃ
(1)
55 L168E-721-000 SAFETY PLATE
セーフティプレート
(1)
56 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
57 L205E-021-000 PINCH ROLLER BRKT
ピンチローラブラケット
(1)
58 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
59 L205E-121-000 COLLLAR
カラー
(1)
60 L205E-321-000 TORTION SPRING R
トーションスプリング Ｒ
(1)
61 L205E-421-000 AXLE BOLT
アクセルボルト
(1)
62 SB-1040008-00 BEARING
ころがり軸受
(1)
63 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(1)
64 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
65 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
66 L174E-821-000 BELT GUIDE
ベルトガイド
(1)
67 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(6)
68 L209E-021-000 SHAFT SPT COVER
シャフト ＳＰＴ カバー
(2)
69 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(4)
- 65 -

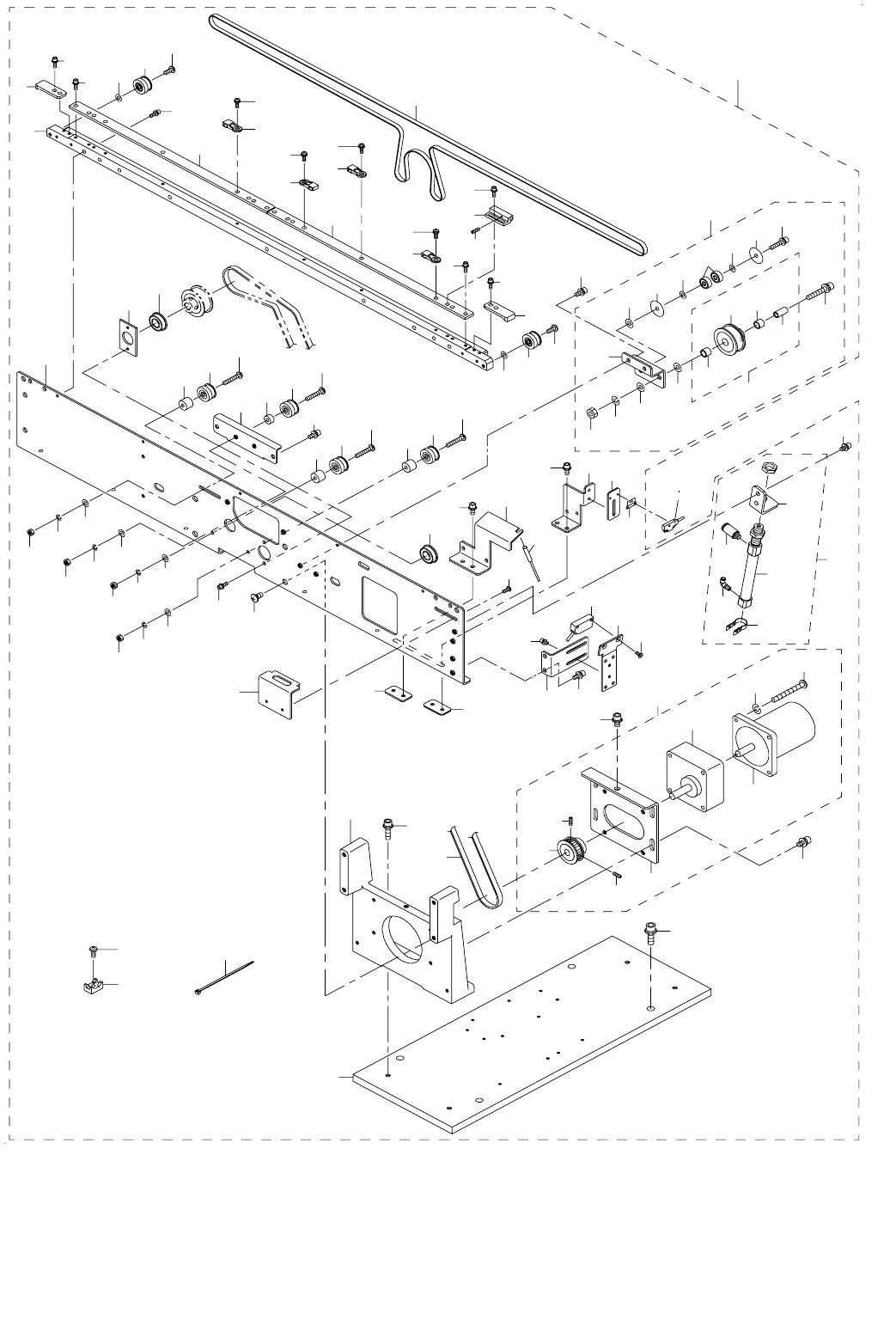

33.PWB CONVEYOR COMPONENTS (7)
基板搬送関係（７）
3
4
6
7
6
8
9
9
8
15
14
18
17
20
90
91
22
27
24
25
25
26
27
28
30
35
32
33
31
33
32
34
36
38
40
41
42
13
82
43
45
46
47
48
19
59
66
41
40
42
43
44
45
43
44
45
48
47
46
43
44
45
64
58
63
71
69
70
62
74
75
76
77
2
61
37
39
60
48
47
46
48
47
46
29
23
5
68
69
1
11
10
12
72
65
73
21
7
78
79
79
78
78
79
78
79
55
56
57
16
86
83
87
88
84
89
85
50
52
51
54
81
80
67
53
49
- 66 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-80448 RAIL PLATE FL UNIT
レールプレート ＦＬ ユニット
1
2 400-77154 RAIL PLATE FL
レールプレート ＦＬ
(1)
3 SM-0050801-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝８
(4)
4 L170E-121-000 CONVEYOR RAIL
コンベヤーレール
(1)
5 SL-6031492-TN SCREW
座金付き六角穴ボルト
(5)
6 L170E-221-000 PWB GUIDE U
ＰＷＢ ガイド Ｕ
(2)
7 SL-6031092-TN SCREW
座金付き六角穴ボルト
(3)
8 E2046-725-000 PWB INNER
ＰＷＢ インナ
(2)
9 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
10 L170E-421-000 WAIT SENSOR BLOCK
ウェイトセンサーブロック
(1)
11 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
12 SM-8020202-UZ SCREW
止めねじ
(1)
13 L170E-521-000 WAIT SENSOR BRKT L
ウェイトセンサーブラケット Ｌ
(1)
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
15 L173E-021-000 NUT PLATE S
ナットプレート Ｓ
(1)
16 L828E-921-0A0 WAIT SENSOR ASM
ウェイトセンサー 組
(1)
17 400-77137 PIN SENSOR BR L
ピンセンサ ＢＲ Ｌ
(1)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
19 L173E-021-000 NUT PLATE S
ナットプレート Ｓ
(1)
20 L172E-921-000 SENSOR ADJUST PLATE
センサー調節プレート
(1)
21 L171E-221-0A0 WA PULLEY BRKT L UNIT
ＷＡ プーリーブラケット Ｌ ユニット
(1)
22 L171E-221-000 WA PULLEY BRKT L
ＷＡ プーリーブラケット Ｌ
(1)
23 L178E-221-0A0 IDOLER PULLEY UNIT
アイドラープーリーユニット
(1)
24 E4563-729-000 WIDTH ADJUST IDLER PULLEY (30)
幅調アイドラプ−リ（３０）
(1)
25 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
26 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(1)
27 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
28 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
29 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
30 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1)
31 SB-1040002-00 BALL BEARING
ボウルベアリング Ａ
(2)
32 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
33 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
34 SL-6042042-TN SCREW
座金付き六角穴ボルト
(1)
35 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
37 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
39 SB-1080002-00 SIDE BEARING
サイドベアリング
(1)
40 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
41 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
42 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
43 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
(4)
44 E2055-721-000 PULLEY SPACER
プーリスペーサ
(3)
45 SM-4042301-SC SCREW M4X0.7 L=23
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２３
(4)
46 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(4)
47 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
48 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
49 L178E-121-0A0 STOPPER CYLINDER UNIT
ストッパーシリンダーユニット
(1)
50 E2254-802-000 AIR CYLINDER
エアシリンダ
(1)
51 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
52 PX-5000500-A0 BRACKET
スイッチ取り付け金具
(1)
53 L205E-521-000 CYLINDER BRKT A
シリンダーブラケット Ａ
(1)
54 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
56 L205E-721-000 CHECK BRKT
チェックブラケット
(1)
57 SM-0030801-SC SCREW M3 X 8
トラスねじ Ｍ ３ Ｌ ＝８
(2)
58 L172E-521-000 RAIL STAND FR
レールスタンド ＦＲ
(1)
59 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
60 L170E-821-000 CONVEYOR MOUNT BLOCK
コンベヤーマウントブロック
(1)
61 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
62 L178E-021-0A0 IN MOTOR UNIT
ＩＮ モーターユニット
(1)
63 E9454-729-MA0 IN MOTOR ASM.
ＩＮ モータ組
(1)
64 HM-0017700-10 GEAR HEAD
ギアヘッド
(1)
65 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝４５
(4)
66 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
67 E4597-729-000 MOTOR BRACKET A (30)
モータブラケット Ａ（３０）
(1)
68 400-00872 MOTOR PULLEY S
モータプーリ Ｓ
(1)
69 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
70 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
71 SL-6051692-TN BOLT
座金付き六角穴ボルト
(1)
72 L171E-021-000 DRV TIMIG BELT
ＤＲＶ タイミングベルト
(1)
73 SB-1080002-00 SIDE BEARING
サイドベアリング
(1)
74 L171E-121-000 CONVEYOR BELT S
コンベヤーベルト Ｓ
(1)
75 HX-0029400-00 FIXED BASE
固定ベース
(8)
76 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
77 EA-9500B01-00 CABLE BAND
束線バンド
(9)
78 HX-0034400-00 HARNESS PARTS
束線パーツ
(4)
79 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(4)
80 400-77066 PCB CHECK SENS ASM
ＰＣＢ チェックセンサ組
(1)
81 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(2)
82 L167E-921-000 PULLEY SPACER
プーリー スペーサー
(1)
83 400-78763 PULLEY BR
プーリ ＢＲ
(1)
84 400-77139 SENSOR BR A
センサ ＢＲ Ａ
(1)
85 400-77140 SENSOR BR B
センサ ＢＲ Ｂ
(1)
86 L207E-021-000 SENSOR SLIT PHI1.2
センサースリット １．２
(1)
87 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
88 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
89 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
90 400-63747 BU PIN RECEIVER SENS ASM
ＢＵ ピン受光センサ組
1
91 400-63746 BU PIN EMITTER SENS ASM
ＢＵ ピン投光センサ組
1
