- 37 - 19. CAL BLOCK COMPONENTS ＣＡＬ ブロック関係 3 5 6 7 8 9 11 29 30 2 32 28 4 44 40 47 41 42 43 26 22 1 10 12 39 33 23 31 24 19 20 21 25 27 48 17 46 45 45 13 15 46 34 16 38 37 18 36 35
- 36 -
NOTE( 注記 ) #01....FX-2C TO BE USE A HALF OF QTY. ＦＸ −２ Ｃ は使用個数半分
#02....FOR FX-2 ＦＸ −２用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
L210E-221-000 BANK SUPPORT A
バンクサポート Ａ
4
2
#01
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
16
3
#01
L210E-321-0A0 BANK SUPPORT BL ASM.
バンクサポート ＢＬ 組
2
4 L210E-321-000 BANK SUPPORT BL
バンクサポート ＢＬ
(1)
5 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
6
#01
L210E-421-0A0 BANK SUPPORT BR ASM.
バンクサポート ＢＲ 組
2
7 L210E-421-000 BANK SUPPORT BR
バンクサポート ＢＲ
(1)
8 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
9
#01
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
12
10
#01
SL-6083092-TN SCREW
座金付き六角穴ボルト
16
11
#01
E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
4
12
#01
SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ ２ Ｌ ＝５
32
13
#01
SL-6061292-TN SCREW
座金付き六角穴ボルト
16
14
#01
L212E-121-000 FLOAT SENSOR PLATE
フロートセンサープレート
8
15
#01
SM-6040602-TN BOLT
六角穴ボルト
8
16
#01
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
8
17
#01
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
8
18
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
8
19
#01
HX-0029400-00 FIXED BASE
固定ベース
8
20
#01
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
8
21
#02
400-81649 FLOAT SENSOR BRACKET
フロートセンサブラケット
2
22
#02
L826E-421-0A0 FF EMITTER SENSOR (RL-F) ASM.
ＦＦ 投光センサ（ＲＬ − Ｆ）組
1
23
#02
L826E-621-0A0 FF RECEIVER SENSOR (RL-F) ASM.
ＦＦ 受光センサ（ＲＬ − Ｆ）組
1
24
#02
L826E-821-0A0 FF EMITTER SENSOR (RL-R) ASM.
ＦＦ 投光センサ（ＲＬ − Ｒ）組
1
25
#02
L827E-021-0A0 FF RECEIVER SENSOR (RL-R) ASM.
ＦＦ 受光センサ（ＲＬ − Ｒ）組
1
26
#02
L830E-121-0A0 FF EMITTER SENSOR (RR-F) ASM.
ＦＦ 投光センサ（ＲＲ − Ｆ）組
1
27
#02
L830E-321-0A0 FF RECEIVER SENSOR (RR-F) ASM.
ＦＦ 受光センサ（ＲＲ − Ｆ）組
1
28
#02
L830E-521-0A0 FF EMITTER SENSOR (RR-R) ASM.
ＦＦ 投光センサ（ＲＲ − Ｒ）組
1
29
#02
L830E-721-0A0 FF RECEIVER SENSOR (RR-R) ASM.
ＦＦ 受光センサ（ＲＲ − Ｒ）組
1
30 L825E-621-0A0 FF EMITTER SENSOR (FL-F) ASM.
ＦＦ 投光センサ（ＦＬ − Ｆ）組
1
31 L825E-821-0A0 FF RECEIVER SENSOR (FL-F) ASM.
ＦＦ 受光センサ（ＦＬ − Ｆ）組
1
32 L826E-021-0A0 FF EMITTER SENSOR (FL-R) ASM.
ＦＦ 投光センサ（ＦＬ − Ｒ）組
1
33 L829E-321-0A0 FF EMITTER SENSOR (FR-F) ASM.
ＦＦ 投光センサ（ＦＲ − Ｆ）組
1
34 L829E-521-0A0 FF RECEIVER SENSOR (FR-F) ASM.
ＦＦ 受光センサ（ＦＲ − Ｆ）組
1
35 400-81650 FLOAT SENSOR BRACKE(L)
フロートセンサブラケット（Ｌ）
1
36 400-81651 FLOAT SENSOR BRACKET(R)
フロートセンサブラケット（Ｒ）
1
37 L829E-721-0A0 FF EMITTER SENSOR (FR-R) ASM.
ＦＦ 投光センサ（ＦＲ − Ｒ）組
1
38 L212E-521-000 FLOAT SENSOR BRA
フロートセンサ ＢＲＡ
2
39 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
40 L829E-921-0A0 FF RECEIVER SENSOR (FR-R) ASM.
ＦＦ 受光センサ（ＦＲ − Ｒ）組
1
41 L826E-221-0A0 FF RECEIVER SENSOR (FL-R) ASM.
ＦＦ 受光センサ（ＦＬ − Ｒ）組
1
- 37 -

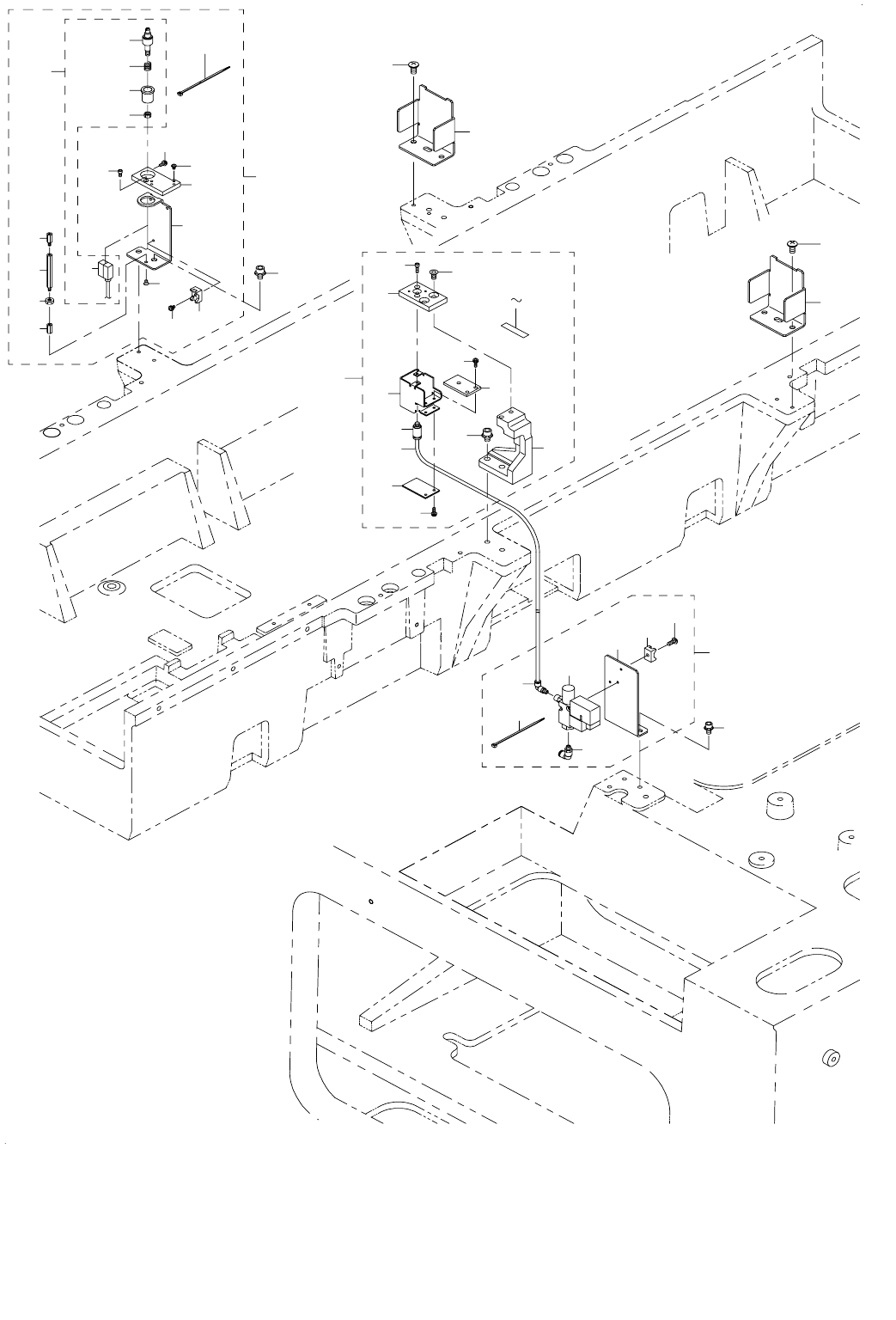

19.CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
3
5
6
7
8
9
11
29
30
2
32
28
4
44
40
47
41
42
43
26
22
1
10
12
39
33
23
31
24
19
20
21
25
27
48
17
46
45
45
13
15
46
34
16
38
37
18
36
35
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-76186 CAL BLOCK SUB ASM
ＣＡＬ ブロックサブ組
1
2 400-76117 CAL BASE(FX-2)
ＣＡＬ ベース（ＦＸ −２）
(1)
3 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
4 400-76118 CAL PLATE
ＣＡＬ プレート
(1)
5 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(2)
6 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
7 L202E-521-000 CAL SIDE COVER
ＣＡＬ サイドカバー
(1)
8 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
9 L202E-621-000 CAL DIFFUSER
ＣＡＬ ディフューザー
(1)
10 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
11 400-07376 CAL BLOCK PCB ASM
ＣＡＬ ブロック基板組
(1)
12 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
13 E2061-760-000 SHIM A
シム Ａ
(1)
14 E2062-760-000 SHIM B
シム Ｂ
(1)
15 E2063-760-000 SHIM C
シム Ｃ
(1)
16 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
(0.3)
17 400-76167 VAC CAL UNIT
ＶＡＣ ＣＡＬ ユニット
1
18 400-99557 VAC_CAL_PLATE
バキューム ＣＡＬ プレート
(1)
19 HX-0035400-0E BOARD PARTS
基板パーツ
(1)
20 HX-0035400-0D BASE PARTS
基板パーツ
(1)
21 HX-0041800-0D SPACER
スペーサ
(1)
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
23 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(1)
24 EA-9500B01-00 CABLE BAND
束線バンド
(1)
25 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
26 HX-0029400-00 FIXED BASE
固定ベース
(1)
27 L202E-921-0A0 NOZZLE CAL PIECE ASM
ノズルキャルピース組
(1)
28 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルキャルピーススプリング
(1)
29 L202E-921-000 NOZZLE CAL PIECE
ノズルキャルピース
(1)
30 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
31 400-02126 CAL VCUM SENS ASM
ＣＡＬ バキュームセンサ組
(1)
32 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズルキャルピースアザー
(1)
33 400-99558 VAC_CAL_BRACKET
バキューム ＣＡＬ ブラケット
(1)
34 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
35 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
36 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(1)
37 400-76175 CAL VCUM SV UNIT
ＣＡＬ バキューム ＳＶ ユニット
1
38 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ ＸＭ ５
(1)
39 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
40 L202E-821-000 CAL VACUUM SV STAY
ＣＡＬ バキューム ＳＶ ステー
(1)
41 HX-0029400-00 FIXED BASE
固定ベース
(1)
42 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
43 EA-9500B01-00 CABLE BAND
束線バンド
(1)
44 400-02125 CAL VCUM SV ASM
ＣＡＬ バキューム ＳＶ 組
(1)
45 400-78772 CHIP BOX STAND
チップボックススタンド
2
46 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
4
47 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
48 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
