- 54 - NOTE( 注記 ) *INSTALLATION POSITION AN D DIRE CTION VARY IF THE PWB TR ANSFER REFERENCE IS DIFFER ENT. 基板搬送基準が異なると取 付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 HX-0035400-0D BASE PARTS 基板パーツ 8 …
- 53 -

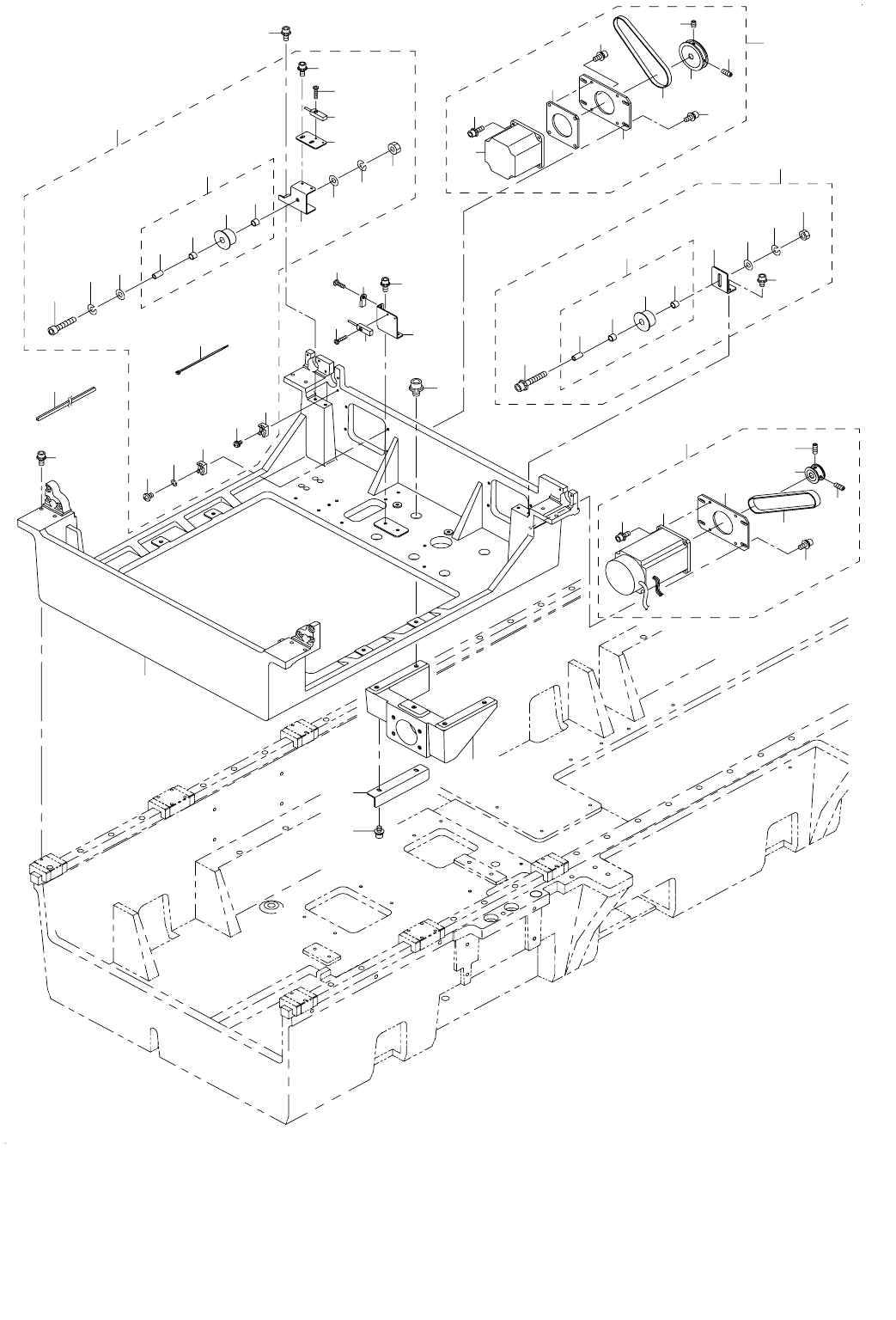

27.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
50
47
48
14
62
54
55
56
16
17
18
20
22
24
23
24
23
25
26
27
28
28
28
29
30
31
32
35
37
38
57
3
6
7
8
43
10
12
39
36
33
34
34
2
46
41
42
45
19
15
A
A
58
51
52
3
3
3
1
2
44
59
9
61
63
64
1
1
5
20
4
13
40
13
21
21
11
49
60
53
- 54 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 HX-0035400-0D BASE PARTS
基板パーツ
8
2 400-24327 YA LINER GUIDE (FX-1R)
ＹＡ リニアガイド（ＦＸ −１ Ｒ）
2
3 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
4
4 HX-0035400-0P BASE SUPPORT
基板サポート
4
5 L121E-021-000 COVER FBC STUD
カバー ＦＢＣ スタッド
2
6 400-76210 YA MOTOR ASM
ＹＡ モータ組
1
7 SM-6082502-TN BOLT
六角穴ボルト
4
8 400-76099 YA MOTOR BR
ＹＡ モータ ＢＲ
1
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
10 SL-6062042-TN BOLT
座金付き六角穴ボルト
4
11 400-76102 SCREW M8_80
ねじ Ｍ ８＿８０
2
12 400-76095 COUPLING 12B_24B
カップリング１２ Ｂ ＿２４ Ｂ
1
13 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
8
14 400-24240 YA BALL SCREW
ＹＡ ボールねじ
1
15 L160E-721-000 YA BALL SCREW BRKT
ＹＡ ボールねじブラケット
1
16 SL-6062042-TN BOLT
座金付き六角穴ボルト
2
17 L160E-821-000 YA ADJUST PLATE
ＹＡ 調整プレート
1
18 SB-1150004-00 RADIAL BEARING
ラジアル軸受
1
19 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
20 L160E-921-000 YA SUPPORTER BOLT F
ＹＡ サポーターボルト Ｆ
4
21 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
6
22 RC-0150001-KP RETAINING RING 13.8
Ｃ 形止め輪 １３．８
1
23 400-81655 YA LIMIT SENSOR BRKT
ＹＡ リミットセンサブラケット
2
24 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
25 L812E-321-0A0 YA NEAR SENSOR ASM
ＹＡ ニアセンサー 組
1
26 L812E-421-0A0 YA -LIMIT SENSOR ASM
ＹＡ −リミットセンサー 組
1
27 L812E-621-0A0 YA +LIMIT SENSOR ASM
ＹＡ ＋リミットセンサー 組
1
28 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
3
29 HX-0034400-00 HARNESS PARTS
束線パーツ
4
30 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
4
31 400-80305 CHASSIS COVER A
シャーシカバー Ａ
1
32 SL-6040892-TN BOLT
座金付き六角穴ボルト
3
33 L161E-521-000 YA CABLE BEAR
ＹＡ ケーブルベアー
1
34 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
35 L161E-721-000 PWB MOUNT PLATE F
ＰＷＢ ダイプレート Ｆ
1
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
10
37 L175E-121-000 PWB COVER CR
ＰＷＢ カバー ＣＲ
1
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
39 L175E-021-000 PWB COVER CF
ＰＷＢ カバー ＣＦ
1
40 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
41 L161E-821-000 PWB MOUNT PLATE R
ＰＷＢ ダイプレート Ｒ
1
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
43 400-76101 YA M BR COVER
ＹＡ Ｍ ＢＲ カバー
1
44 SM-6041202-TP SCREW M4X0.7 L=12
六角穴ボルト
54
45 L168E-421-000 PROTECTION COVER A
保護カバー Ａ
1
46 SL-6040892-TN BOLT
座金付き六角穴ボルト
3
47 400-80305 CHASSIS COVER A
シャーシカバー Ａ
1
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
49 PH-0600282-U0 PARALLEL PIN
平行ピン
2
50 400-76084 YA FRAME(FX-2)
ＹＡ フレーム（ＦＸ −２）
1
51 WS-1020002-KP SPRING WASHER
ばね座金 Ｍ １０
4
52 WP-1052000-SD WASHER M10
平座金 Ｍ １０
4
53 HX-0029400-00 FIXED BASE
固定ベース
4
54 SB-1150024-00 BEARING
ころがり軸受
1
55 L160E-521-000 YA BRG SUPPORT
ＹＡ ＢＲＧ サポート
1
56 SL-6051692-TN BOLT
座金付き六角穴ボルト
4
57 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
58 SM-6104002-TP SCREW
六角穴ボルト
4
59 HX-0015000-0A CABLE CLAMP
ケーブルクリップ
1
60 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
61 400-43845 WASHER PLATE
ワッシャプレート
2
62 SM-6052002-TN BOLT
六角穴ボルト
4
63 400-01949 BANK FPI R PCB ASM.
バンク ＦＰＩ Ｒ 基板組
1
64 400-01951 BANK FPI F PCB ASM.
バンク ＦＰＩ Ｆ 基板組
1
- 55 -
28.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
5
60
18
33
3
1
55
17
18
19
14
16
15
16
59
12
56
20
53
57
58
50
52
51
52
54
21
19
11
27
23
24
13
22
6
8
10
9
7
61
34
33
32
38
35
36
37
48
41
41
40
43
31
49
39
47
42
2
62
4
25
28
25
30
26
29
46
45
44
