- 22 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 WP-06 21046-SP WASHER 平座金 2 2 401-25283 OPERATION UN IT オペレーションユニット 1 3 #01 401-25284 OPERATION UN IT EN オペレーションユニット ＥＮ 1 4 401-210…
- 21 -
11.COVER COMPONENTS (5)
カバー関係（５）
49
51
50
77
78
78
32
33
31
34
61
52
53
58
27
26
27
26
30
28
29
25
38
48
4
5
6
8
7
79
20
20
37
12
13
14
15
17
18
19
22
23
11
21
59
2
3
A
A
35
36
10
9
57
56
61
62
40
69
70
66
67
72
74
73
71
68
65
41
41
76
63
76
42
36
24
82
83
46
39
80
20
45
55
54
60
64
76
81
75
72
1
1
85
84
85
8
7
4743 44
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-0621046-SP WASHER
平座金
2
2 401-25283 OPERATION UNIT
オペレーションユニット
1
3
#01
401-25284 OPERATION UNIT EN
オペレーションユニット ＥＮ
1
4 401-21052 LCD
液晶ディスプレイ
(1)
5 401-23400 LCD_FRAME
ＬＣＤ フレーム
(1)
6 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(6)
7 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(10)
8 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(10)
9 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
10 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
11 400-12050 OPERATION SW PWB ASM.
オペレーションスイッチ基板組
(1)
12 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(6)
13 HA-0055200-30 BEZEL
ベゼル
(4)
14 HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
15 HA-0055200-10 LENSE RED
レンズ 赤
(1)
16 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
17 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
18 HA-0053400-60 LED YELLOW
ＬＥＤ 黄
(2)
19 HA-0053400-6A LED GREEN
ＬＥＤ 緑
(2)
20 HX-0035400-0H SPACER
スペーサ
(9)
21 L180E-421-000 OP CABLE PLATE
ＯＰ ケーブルプレート
(1)
22 HX-0029400-00 FIXED BASE
固定ベース
(6)
23 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
24 400-03284 KEY BOARD
キーボード
(1)
25 HX-0033500-0G SPACER
スペーサ
(2)
26 L180E-521-000 KEY BOARD BRACKET
キーボードブラケット
(2)
27 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
28 E9646-729-000 TRUCK BALL
トラックボール
(1)
29 L180E-621-000 T BALL BRACKET
Ｔ ボールブラケット
(1)
30 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
31 L180E-721-000 OP REAR PLATE
ＯＰ リア プレート
(1)
32 L180E-821-000 OP BACK ANGLE
ＯＰ バック アングル
(1)
33 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
34 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(6)
35 L180E-921-000 OP VR COVER
ＯＰ ＶＲ カバー
(1)
36 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
37 L833E-721-0A0 EMG SW ASM
ＥＭＧ ＳＷ 組
(1)
38 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(1)
39 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
40 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
41 HX-0032600-0A BUSH
ブッシュ
(3)
42 L187E-221-000 OP RM COVER
ＯＰ ＲＭ カバー
(1)
43 HX-0030500-0A WIRE HARNESS PARTS
束線パーツ
(1)
44 E9609-603-000 STICKER (LARGE)
ステッカ−（大）
(1)
45 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
46 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ １４
(1)
47 HX-0060700-00 TUBE
チューブ
(0.47)
48 L180E-121-0A0 OP BOX PAINT ASM
ＯＰ ボックスペイント組
(1)
49 400-76052 OP BRACKET A
ＯＰ ブラケット Ａ
1
50 L181E-821-000 OP GUIDE COLLAR
ＯＰ ガイドカラー
2
51 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
52 400-76093 OP BOARD BRACKET
ＯＰ ボードブラケット
1
53 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
54 400-12048 OPERATION PWB ASM.
オペレーション基板組
1
55 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
56 HX-0029400-00 FIXED BASE
固定ベース
4
57 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
58 400-76094 OP BOARD COVER
ＯＰ ボードカバー
1
59 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
60 HX-0033900-0G BOARD SPACER
スペーサ
2
61 SL-6061292-TN SCREW
座金付き六角穴ボルト
9
62 400-97535 OP BRACKET C
ＯＰ ブラケット Ｃ
1
63 400-80304 HOD HOLDER
ＨＯＤ ホルダ
1
64 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
65 L186E-421-000 OP SP HOLDER B
操作スプリングホルダー Ｂ
2
66 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
67 L186E-321-000 OP SP HOLDER A
操作スプリングホルダー Ａ
1
68 L186E-121-000 OP SPRING F
操作スプリング Ｆ
2
69 L181E-921-000 OP BRACKET SPACER
操作ブラケットスペーサ
1
70 L186E-521-000 OP UD STOPPER
操作 ＵＤ ストッパー
1
71 179-74809 THUMBSCREW
蝶ボルト
2
72 L127E-021-000 COVER CUSHION
カバークッション
2
73 SM-6030802-TN BOLT
六角穴ボルト
1
74 400-97534 OP BRACKET B
ＯＰ ブラケット Ｂ
1
75 400-77136 OP CUSHION SPACER
ＯＰ クッションスペーサ
1
76 HX-0009600-0A BUSH
エッジングブッシュ
0.2
77 L181E-321-000 OP PIVOT SHAFT
ＯＰ ピボットシャフト
2
78 SL-6061642-TN BOLT
座金付き六角穴ボルト
2
79 L184E-921-000 SW PANEL OP F
スイッチパネル ＯＰ Ｆ
1
80 L910E-721-000 SCREW
ボルト
1
81 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
1
82
#01
L184E-321-000 KEY BOARD BR EN
キーボード ＢＲ ＥＮ
1
83
#01
L184E-421-000 T BALL BR EN
Ｔ ボール ＢＲ ＥＮ
1
84 WP-0611626-SP WASHER 15X6X1.6
平座金
2
85 400-97536 OP KNOB
ＯＰ ノブ
2
- 23 -

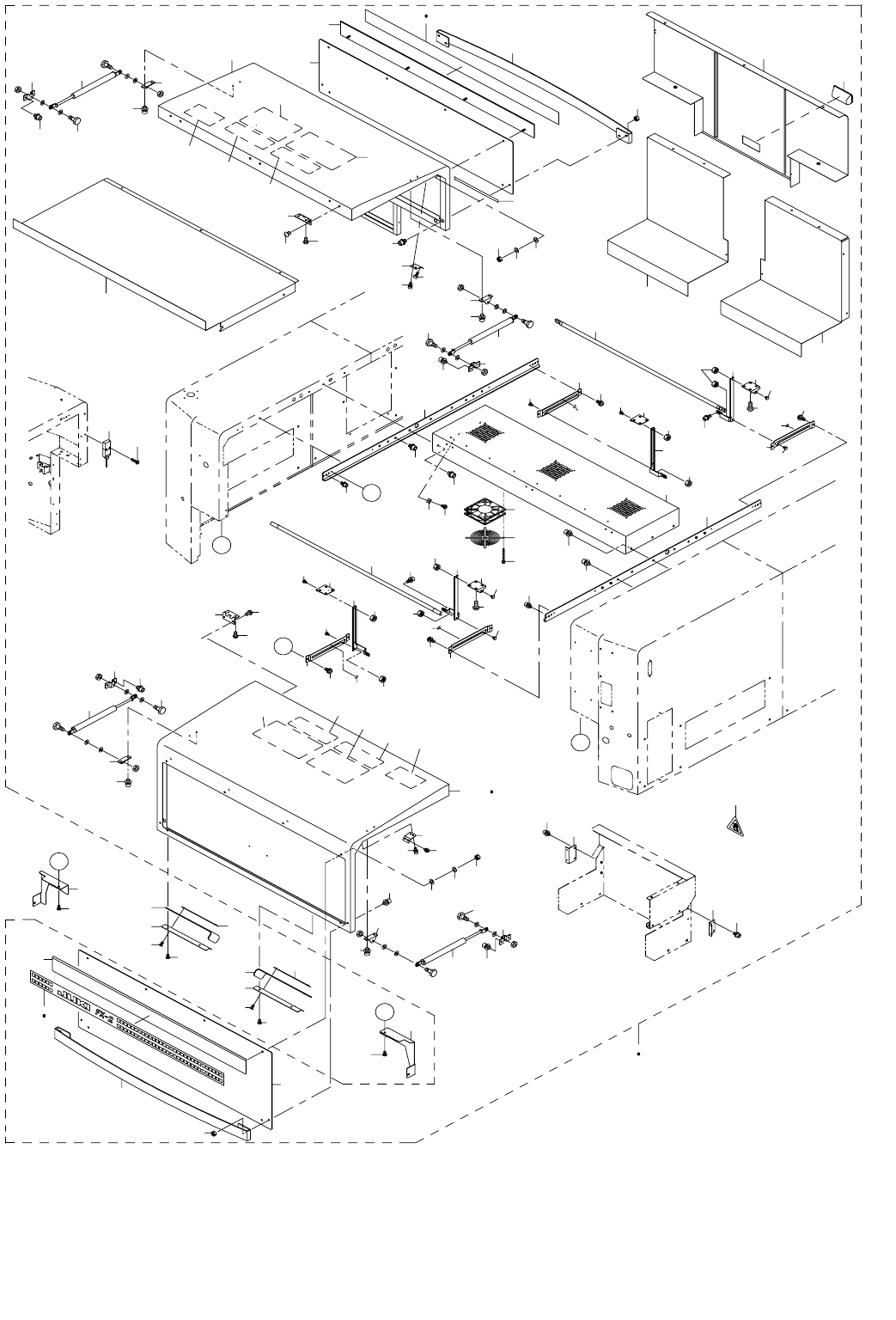

12.COVER COMPONENTS (6)
カバー関係（６）
4
6
5
10
10
14
11
11
11
12
12
12
12
13
13
32
33
34
14
14
14
35
36
37
18
19
68
25
26
27
28
31
31
38
42
69
46
48
48
55
55
3
3
1
2
20
16
45
13
43
44
22
39
41
73
24
73
30
47
9
8
7
105
106
100
106
98
99
99
98
101
29
A
13
A
B
B
103
102
104
21
101
103
50
51
52
81
82
83
87
95
92
86
86
88
90
93
65
89
86
86
87
87
57
60
58
58
62
63
58
57
63
58
96
67
67
96
84
84
53
85
85
57
56
64
57
56
59
61
92
91
17
66
C
C
15
70
53
11
54
54
23
23
97
97
40
74
75
94
76
77
78
79
80
71
72
71
72
49
