- 39 - 20.ATC COMPONENTS (1) ＡＴＣ 関係（１） 42 4 5 6 2 3 1 83 84 80 63 64 60 61 65 66 78 73 74 72 71 71 69 70 68 75 52 47 45 A A 51 48 49 50 46 54 53 55 56 56 82 81 57 59 59 58 62 83 85 42 43 16 20 19 18 21 7 8 33 13 14 12 34…
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-76186 CAL BLOCK SUB ASM
ＣＡＬ ブロックサブ組
1
2 400-76117 CAL BASE(FX-2)
ＣＡＬ ベース（ＦＸ −２）
(1)
3 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
4 400-76118 CAL PLATE
ＣＡＬ プレート
(1)
5 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(2)
6 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
7 L202E-521-000 CAL SIDE COVER
ＣＡＬ サイドカバー
(1)
8 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
9 L202E-621-000 CAL DIFFUSER
ＣＡＬ ディフューザー
(1)
10 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
11 400-07376 CAL BLOCK PCB ASM
ＣＡＬ ブロック基板組
(1)
12 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
13 E2061-760-000 SHIM A
シム Ａ
(1)
14 E2062-760-000 SHIM B
シム Ｂ
(1)
15 E2063-760-000 SHIM C
シム Ｃ
(1)
16 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
(0.3)
17 400-76167 VAC CAL UNIT
ＶＡＣ ＣＡＬ ユニット
1
18 400-99557 VAC_CAL_PLATE
バキューム ＣＡＬ プレート
(1)
19 HX-0035400-0E BOARD PARTS
基板パーツ
(1)
20 HX-0035400-0D BASE PARTS
基板パーツ
(1)
21 HX-0041800-0D SPACER
スペーサ
(1)
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
23 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(1)
24 EA-9500B01-00 CABLE BAND
束線バンド
(1)
25 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
26 HX-0029400-00 FIXED BASE
固定ベース
(1)
27 L202E-921-0A0 NOZZLE CAL PIECE ASM
ノズルキャルピース組
(1)
28 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルキャルピーススプリング
(1)
29 L202E-921-000 NOZZLE CAL PIECE
ノズルキャルピース
(1)
30 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
31 400-02126 CAL VCUM SENS ASM
ＣＡＬ バキュームセンサ組
(1)
32 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズルキャルピースアザー
(1)
33 400-99558 VAC_CAL_BRACKET
バキューム ＣＡＬ ブラケット
(1)
34 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
35 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
36 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(1)
37 400-76175 CAL VCUM SV UNIT
ＣＡＬ バキューム ＳＶ ユニット
1
38 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ ＸＭ ５
(1)
39 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
40 L202E-821-000 CAL VACUUM SV STAY
ＣＡＬ バキューム ＳＶ ステー
(1)
41 HX-0029400-00 FIXED BASE
固定ベース
(1)
42 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
43 EA-9500B01-00 CABLE BAND
束線バンド
(1)
44 400-02125 CAL VCUM SV ASM
ＣＡＬ バキューム ＳＶ 組
(1)
45 400-78772 CHIP BOX STAND
チップボックススタンド
2
46 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
4
47 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
48 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
- 39 -

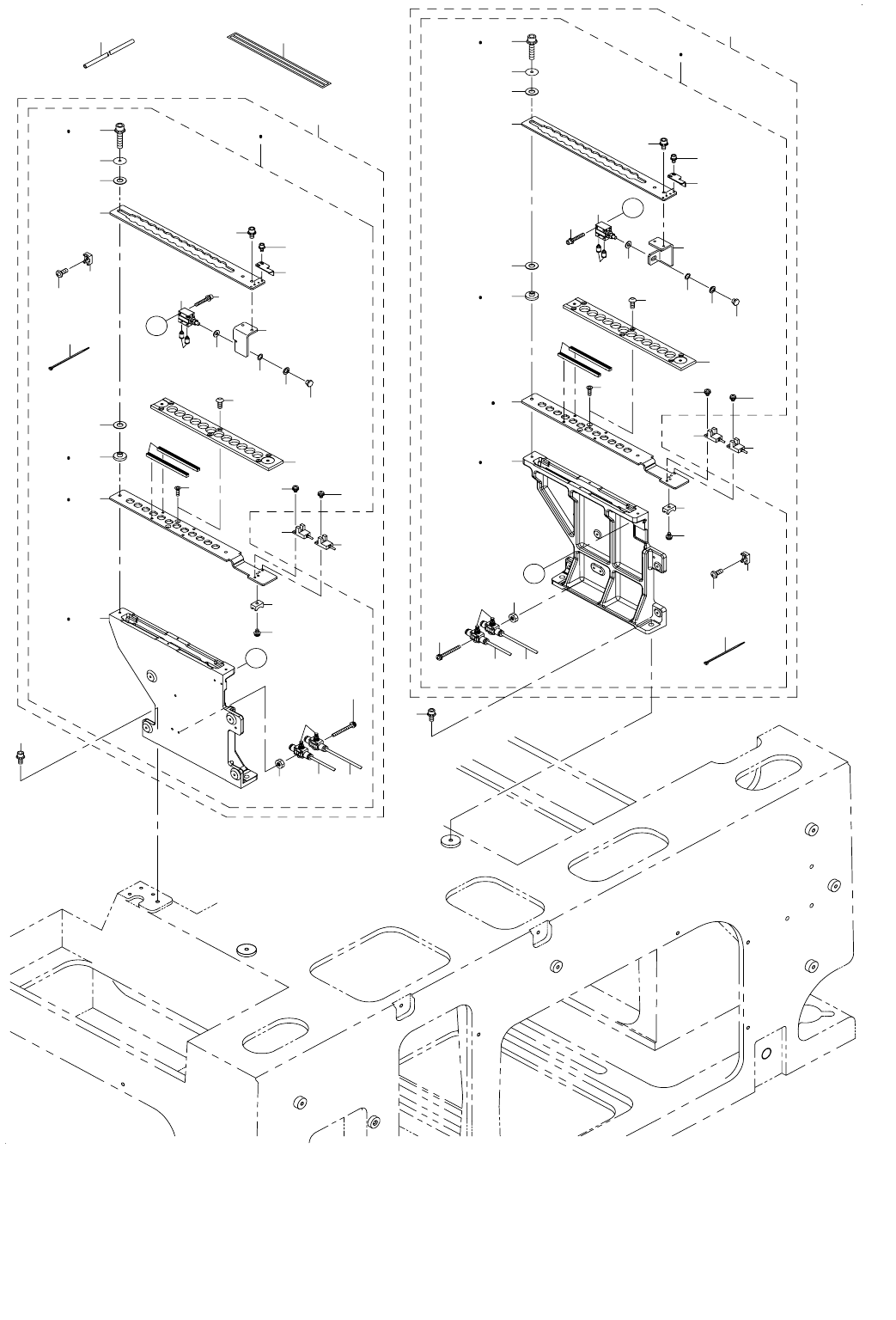

20.ATC COMPONENTS (1)
ＡＴＣ 関係（１）
42
4
5
6
2
3
1
83
84
80
63
64
60
61
65
66
78
73
74
72
71
71
69
70
68
75
52
47
45
A
A
51
48
49
50
46
54
53
55
56
56
82
81
57
59
59
58
62
83
85
42
43
16
20
19
18
21
7
8
33
13
14
12
34
34
10
11
9
35
15
24
23
25
22
29
29
27
17
B
B
31
32
30
28
79
67
36
37
26
26
41
40
39
38
77
76
- 40 -
NOTE( 注記 ) #01....UNTIL MACHINE REV.B マシン ＲＥＶ．Ｂ まで
#02....AFTER MACHINE REV.C マシン ＲＥＶ．Ｃ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-76183 ATC UNIT(RR) ASM
ＡＴＣ ユニット（ＲＲ）組
1
2
#01
400-76185 ATC UNIT R ASM
ＡＴＣ ユニット Ｒ 組
(1)
3
#02
401-13500 ATC_UNIT_R_ASM
ＡＴＣ ＿ユニット＿ Ｒ ＿組
(1)
4 HX-0029400-00 FIXED BASE
固定ベース
(6)
5 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
6 EA-9500B01-00 CABLE BAND
束線バンド
(6)
7
#01
400-76107 ATC BASE PLATE
ＡＴＣ ベースプレート
(1)
8
#02
401-13497 ATC_BASE_PLATE
ＡＴＣ ＿ベース＿プレート
(1)
9
#01
400-01287 SLIDE BASE
スライドベース
(2)
10
#01
400-01285 GUIDE SPACER
ガイドスペーサ
(2)
11
#02
400-45975 GUIDE SPACER
ガイドスペーサー
(2)
12 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
13
#01
SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
14
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
15 400-76113 CYLINDER
シリンダ
(1)
16 400-76114 COUPLING
カップリング
(2)
17 SL-6032092-TN BOLT
座金付き六角穴ボルト
(2)
18 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
19 GLA-02335000 CLAMP WASHER
クランプワッシャ−
(1)
20 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
21 B2107-816-000 WASHER
座金
(1)
22 400-78764 SLIDE BRACKET R
スライドブラケット Ｒ
(1)
23 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
24 400-76110 ATC SENSOR DOG
ＡＴＣ センサドグ
(2)
25 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
26 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
27 PC-0124010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
28 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(1)
29 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.2)
30 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
31
#01
400-78775 ATC BASE R
ＡＴＣ ベース Ｒ
(1)
32
#02
401-13496 ATC_BASE_R
ＡＴＣ ＿ベース＿ Ｒ
(1)
33
#01
SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
34 E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
35 400-76108 SLIDE PLATE
スライドプレート
(1)
36
#02
HX-0029400-00 FIXED BASE
固定ベース
(1)
37
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
38
#02
SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(6)
39
#02
401-13498 SLIDE_BASE
スライド＿ベース
(1)
40 400-77062 ATC OPEN SENS(FR) ASM
ＡＴＣ ＯＰＥＮ センサ（ＦＲ）ケーブル組
(1)
41 400-77063 ATC CLOSE SENS(FR) ASM
ＡＴＣ ＣＬＯＳＥ センサ（ＦＲ）ケーブル組
(1)
42 400-76181 ATC UNIT(FR) ASM
ＡＴＣ ユニット（ＦＲ）組
1
43
#01
400-76184 ATC UNIT L ASM
ＡＴＣ ユニット Ｌ 組
(1)
44
#02
401-13499 ATC_UNIT_L_ASM
ＡＴＣ ＿ユニット＿ Ｌ ＿組
(1)
45 400-76113 CYLINDER
シリンダ
(1)
46 400-76114 COUPLING
カップリング
(2)
47 SL-6032092-TN BOLT
座金付き六角穴ボルト
(2)
48 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
49 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
50 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
51 B2107-816-000 WASHER
座金
(1)
52 400-76109 SLIDE BRACKET
スライドブラケット
(1)
53 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
54 400-76110 ATC SENSOR DOG
ＡＴＣ センサドグ
(2)
55 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
56 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(4)
57 PC-0124010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
58 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(1)
59 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.2)
60
#01
400-78773 ATC BASE L
ＡＴＣ ベース Ｌ
(1)
61
#02
401-13495 ATC_BASE_L
ＡＴＣ ＿ベース＿ Ｌ
(1)
62 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
63 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
64 EA-9500B01-00 CABLE BAND
束線バンド
(6)
65
#01
400-76107 ATC BASE PLATE
ＡＴＣ ベースプレート
(1)
66
#02
401-13497 ATC_BASE_PLATE
ＡＴＣ ＿ベース＿プレート
(1)
67
#01
SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
68
#01
400-01287 SLIDE BASE
スライドベース
(2)
69
#01
400-01285 GUIDE SPACER
ガイドスペーサ
(2)
70
#02
400-45975 GUIDE SPACER
ガイドスペーサー
(2)
71 E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
72 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
73
#01
SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
74
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
75 400-76108 SLIDE PLATE
スライドプレート
(1)
76
#02
HX-0029400-00 FIXED BASE
固定ベース
(1)
77
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
78
#02
SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(6)
79
#02
401-13498 SLIDE_BASE
スライド＿ベース
(1)
80 HX-0029400-00 FIXED BASE
固定ベース
(6)
81 400-77064 ATC OPEN SENS(RR) ASM
ＡＴＣ ＯＰＥＮ センサ（ＲＲ）ケーブル組
(1)
82 400-77065 ATC CLOSE SENS(RR) ASM
ＡＴＣ ＣＬＯＳＥ センサ（ＲＲ）ケーブル組
(1)
83 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
84 400-76071 ATC LABEL
ＡＴＣ ラベル
1
85 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
1.7
