FX-2-Rev03.pdf - 第57页
- 52 - NOTE( 注記 ) #01....FOR OFFSET PLACEMENT AFTER はんだ印刷 認識搭載位置補正 SOLDER SCREEN-PRINTING (OPT ION) （オプシ ョン）用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-76163 OCC ASM L ＯＣＣ 組 Ｌ 1 2 400-76171 OCC ASM R ＯＣＣ 組 …
- 51 -

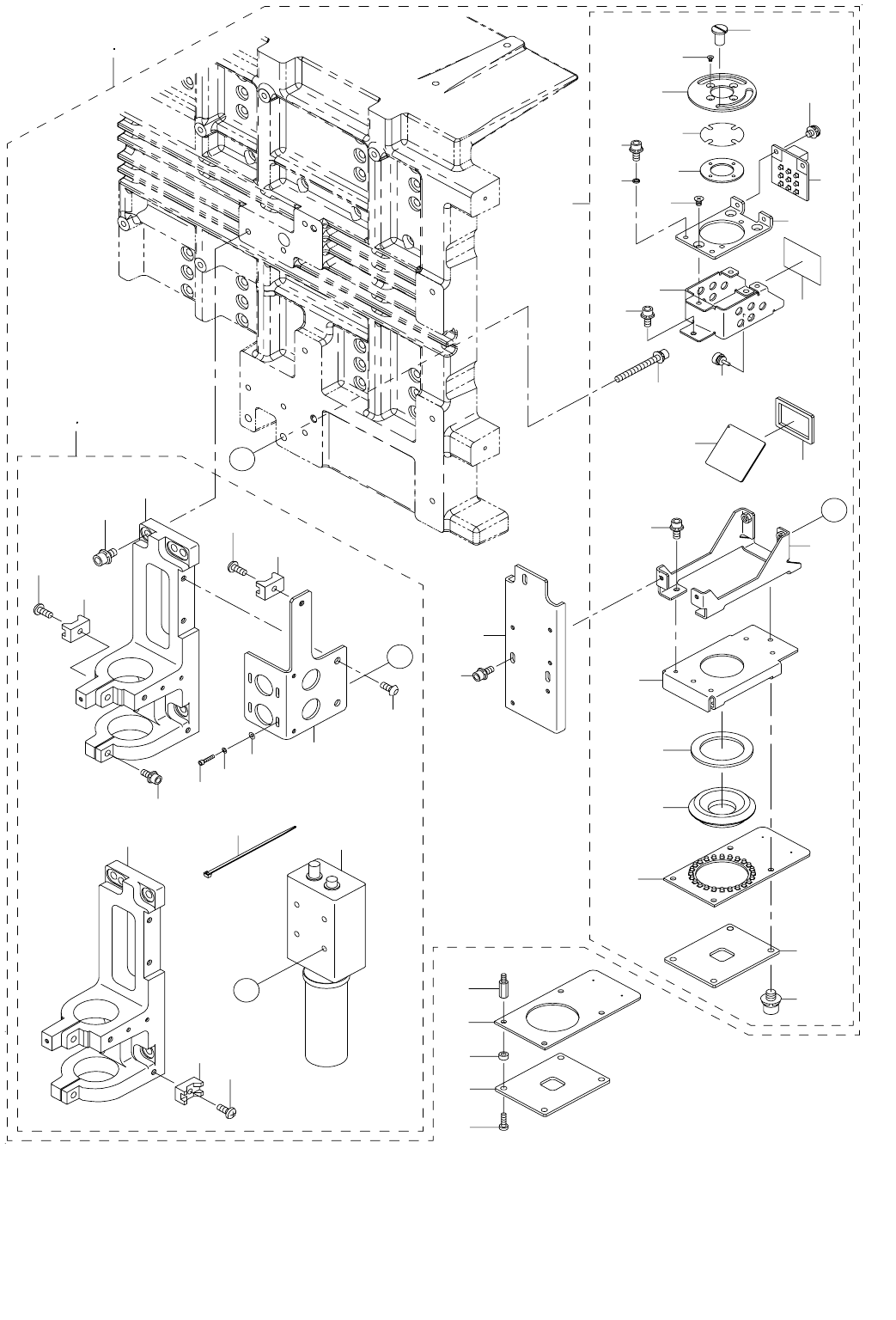

26.OCC COMPONENTS
ＯＣＣ 関係
6
9
35
16
39
31
45
21
22
25
24
27
29
30
32
42
43
46
13
14
7
8
11
12
3
4
18
44
36
37
A
A
20
38
28
26
1
2
34
23
50
47
51
48
49
19
B
B
41
40
5
10
17
33
14
13
13
14
15
- 52 -
NOTE( 注記 ) #01....FOR OFFSET PLACEMENT AFTER はんだ印刷認識搭載位置補正
SOLDER SCREEN-PRINTING (OPTION) （オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-76163 OCC ASM L
ＯＣＣ 組 Ｌ
1
2 400-76171 OCC ASM R
ＯＣＣ 組 Ｒ
1
3 400-76164 OCC CAMERA L ASM
ＯＣＣ カメラ Ｌ 組
(1)
4 400-76172 OCC CAMERA R ASM
ＯＣＣ カメラ Ｒ 組
(1)
5 400-39609 CAMERA-LENS ASM
カメラ−レンズ組
(1)
6 400-21162 CAMERA BRACKET L
カメラブラケット Ｌ
(1)
7 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
8 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
9 L154E-621-000 CCD BRACKET
ＣＣＤ ブラケット
(1)
10 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
11 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(4)
12 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ ２
(4)
13 HX-0029400-00 FIXED BASE
固定ベース
(4)
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
15 EA-9500B01-00 CABLE BAND
束線バンド
(2)
16 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(4)
17 400-21163 CAMERA BRACKET R
カメラブラケット Ｒ
(1)
18 L152E-121-000 CAMERA BRACKET D
カメラブラケット Ｄ
(1)
19 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
20 L154E-821-0A0 CA LIGHT ASM
ＣＡ ライト 組
(1)
21 400-15847 OCC COLLAR
ＯＣＣ カラー
(1)
22 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
23 400-43896 LENS FILTER
レンズフィルター
(1)
24 400-13948 GUIDE PLATE
ガイドプレート
(1)
25 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(4)
26 400-13944 ROTARY BASE
ロータリーベース
(1)
27 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(3)
28 400-01979 OCC C LIGHT P.C.B ASM
ＯＣＣ 同軸照明基板組
(1)
29 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(2)
30 400-44028 MIRROR BOX
ミラーボックス
(1)
31 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
32 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
33 118-04606 RUBBER PLUG
布台防振ゴム
(10)
34 400-43895 LIGHT DIFFUSER
ライトディフューザ
(1)
35 L154E-821-000 LIGHT BRACKET
ライトブラケット
(1)
36 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
37 400-13943 PRISM COVER
プリズムカバー
(1)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
39 400-01225 HOLD RUBBER
ホールドゴム
(1)
40 400-14043 PRISM BASE
プリズムベース
(1)
41 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
42 400-14042 PRISM
プリズム
(1)
43 400-01982 OCC A LIGHT P.C.B ASM
ＯＣＣ 角度照明基板組
(1)
44 SL-6044092-TN SCREW
座金付き六角穴ボルト
(2)
45 400-13949 LIGHT FILTER U SUPPORT
ライトフィルタ Ｕ サポート
(1)
46 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロツクカム スクリユウ
(2)
47
#01
400-14043 PRISM BASE
プリズムベース
1
48
#01
HX-0033500-0G SPEASER
スペーサ
4
49
#01
400-32433 LOW HEAD SCREW M3_10
低頭六角穴付きボルト
4
50
#01
400-01982 OCC A LIGHT P.C.B ASM
ＯＣＣ 角度照明基板組
1
51
#01
HX-0035400-0D BASE PARTS
基板パーツ
4
- 53 -

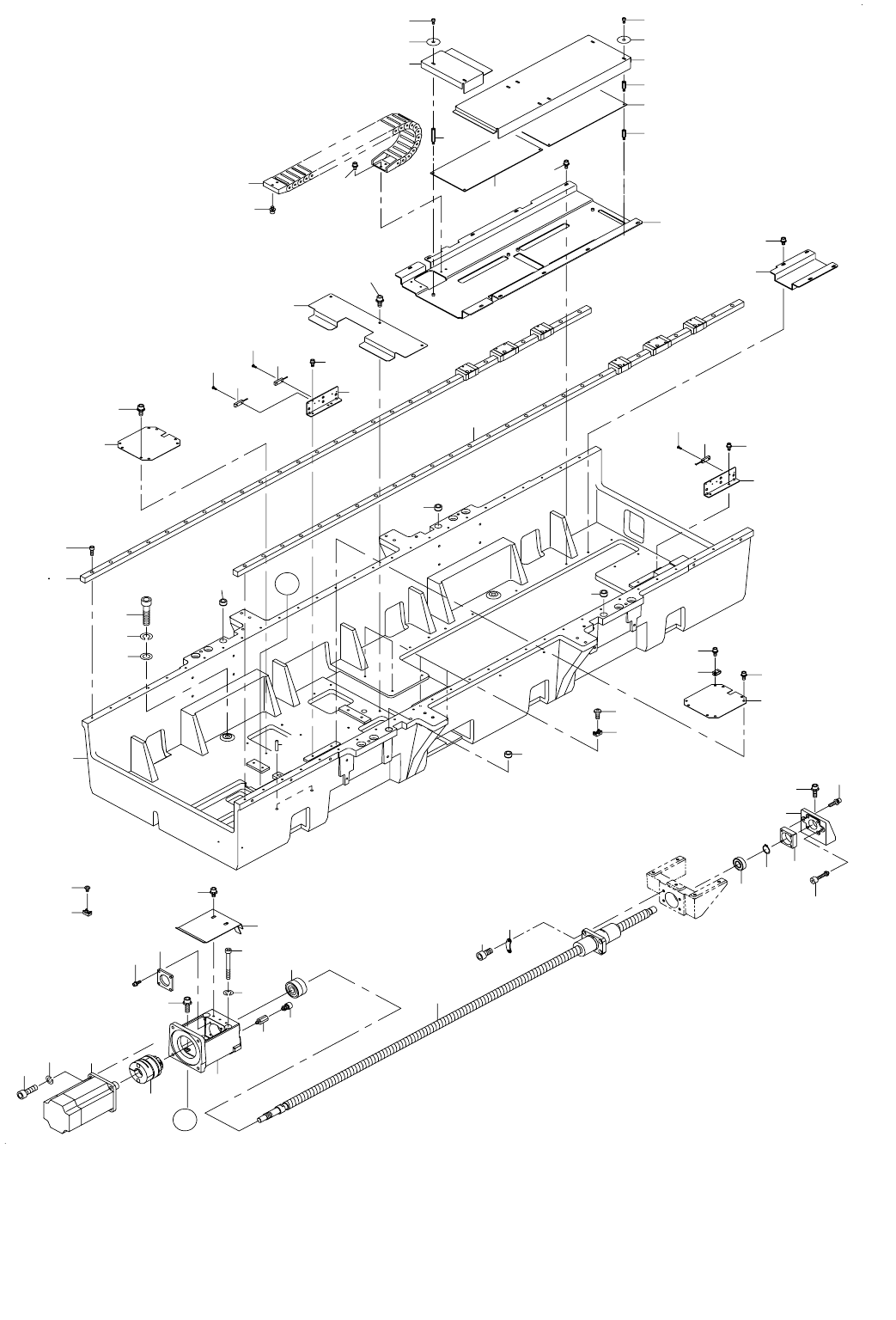

27.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
50
47
48
14
62
54
55
56
16
17
18
20
22
24
23
24
23
25
26
27
28
28
28
29
30
31
32
35
37
38
57
3
6
7
8
43
10
12
39
36
33
34
34
2
46
41
42
45
19
15
A
A
58
51
52
3
3
3
1
2
44
59
9
61
63
64
1
1
5
20
4
13
40
13
21
21
11
49
60
53
