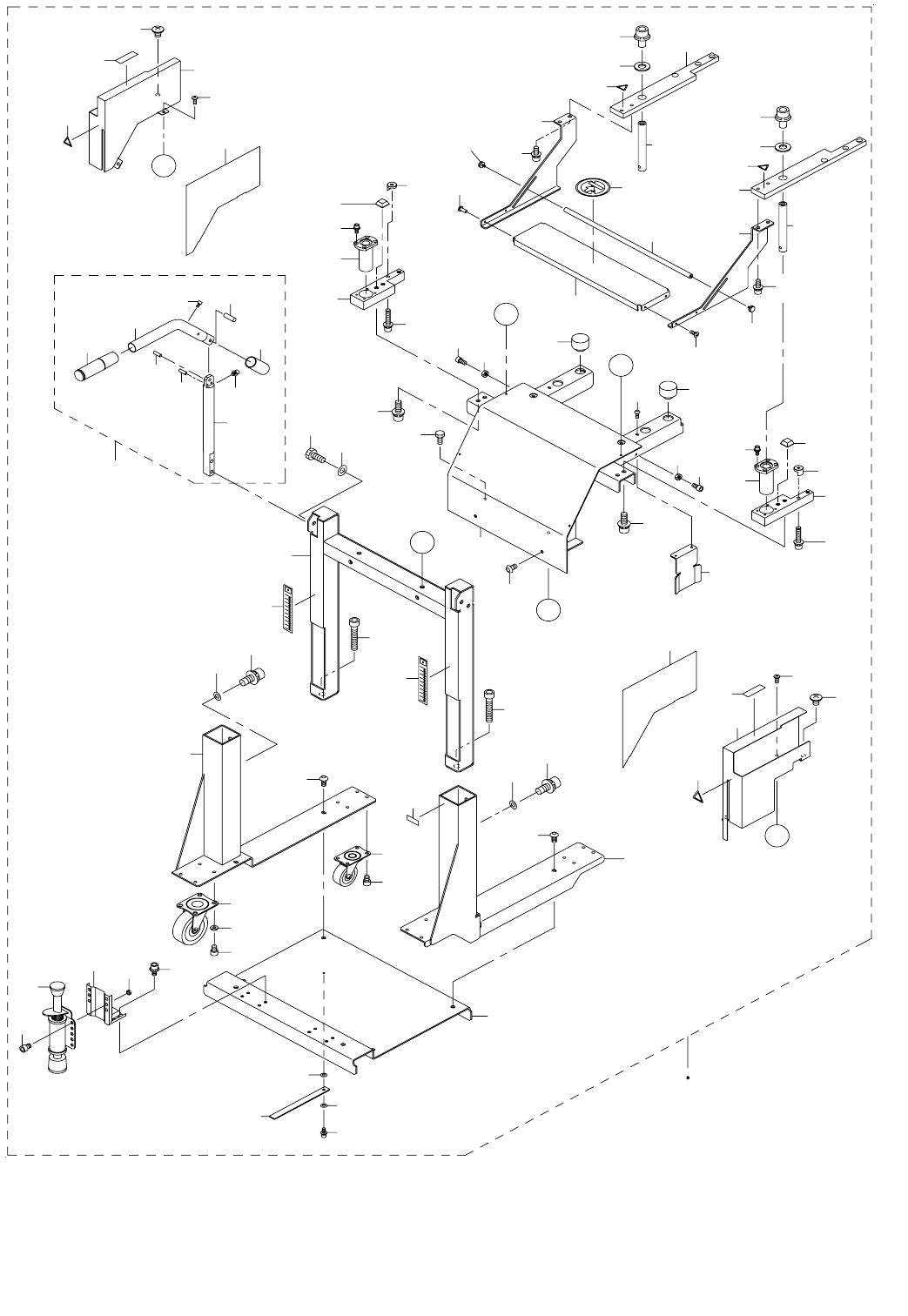

52.FLOOR TROLLEY UNIT COMPONENTS
(FOR REPLACING OVERALL CHANGER TABLE WITHOUT EARTH WIRE)
フロアートロリーユニット関係（アース線なし 一括交換台用）
5
4
6
7
7
10
9
8
12
18
16
19
20
17
24
25
26
34
35
35
36
27
33
33
32
37
28
31
31
28
29
29
30
30
22
69
39
40
43
41
39
40
41
42
44
44
48
48
47
45
46
46
49
55
59
54
56
50
57
53
58
55
59
54
56
57
53
58
50
32
38
64
73
3
64
21
2
14
13
11
23
25
24
26
36
51
51
52
52
60
61
62
63
70
1
73
71
72
71
72
75
74
68
15
66
65
65
67
66
66
67
66
- 104 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L216E-121-0A0 TROLLEY FRAME ASM
トロリーフレーム組
1
2 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(4)
3 L216E-221-0A0 TRLY FRAME BOTTOM ASM
ＴＲＬＹ フレームボトム組
(1)
4 400-01724 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
5 400-01723 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
6 L216E-321-000 TROLLEY BASE PLATE
トロリーベースプレート
(1)
7 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
8 400-01747 TROLLEY CASTER (75MM)
キャスター（７５ ＭＭ）
(2)
9 SM-6061202-TN BOLT
六角穴ボルト
(8)
10 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(8)
11 NM-7060032-SC HEXAGONAL CAP NUT, TYPE 3 M6
六角袋ナット ３型 Ｍ ６
(8)
12 400-01746 TROLLEY CASTER (50MM)
キャスター（５０ Ｍ）
(2)
13 SM-6061202-TN BOLT
六角穴ボルト
(8)
14 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(8)
15 E9635-455-000 REVISION SEAL
ＲＥＶ 銘板
(1)
16 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
17 SM-6060802-TN BOLT
六角穴ボルト
(8)
18 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
19 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
20 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(8)
21 E4981-700-000 LABEL
ＥＰＲ ０ Ｍ 用ブランクラベル
(1)
22 L216E-321-0A0 TRLY FRAME UPPER ASM
ＴＲＬＹ フレームアッパー組
(1)
23 L216E-421-000 TRLY FRAME
ＴＲＬＹ フレーム
(1)
24 SM-6125052-TR SCREW
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
25 NM-6120003-SC NUT M12
六角ナット Ｍ １２ ３種
(4)
26 400-01730 SCALE MARKS SEAL
スケールマークラベル
(2)
27 400-01735 TROLLEY STOPPER PLATE R
トロリーストッパープレート Ｒ
(1)
28 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
29 SB-8160005-00 BEARING
ころがり軸受
(2)
30 SL-6041042-TN BOLT
座金付き六角穴ボルト
(8)
31 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(2)
32 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
33 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(2)
34 L216E-521-000 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
35 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
36 400-01731 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
37 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレート Ｌ
(1)
38 400-01732 BANK PLATE L
バンクプレート Ｌ
(1)
39 E2761-721-000 BUSH SUPPORT
ブッシュサポート
(2)
40 SL-6062542-TN SCREW
座金付き六角穴ボルト
(4)
41 E2206-725-000 BU SHAFT L
ＢＵ シャフト Ｌ
(2)
42 400-01737 FS BRACKET R
ＦＳ ブラケット Ｒ
(1)
43 400-01736 FS BRACKET L
ＦＳ ブラケット Ｌ
(1)
44 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
45 L216E-621-000 FS TAPE GUIDE
ＦＳ テープガイド
(1)
46 400-68308 SET SCREW M4 L=8
化粧ねじ Ｍ４Ｘ８
(2)
47 L216E-721-000 FS PLATE
ＦＳ プレート
(1)
48 SM-0040601-SC SCREW M4X0.7 L=6
トラスコねじ Ｍ４Ｘ０．７ Ｌ ＝６
(4)
49 E5721-729-000 LABEL
荷重禁止シール
(1)
50 400-01743 HANDLE SHAFT
ハンドルシャフト
(2)
51 SM-9082003-SC SCREW M8 L=20
六角ボルト
(4)
52 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(4)
53 SL-6040642-TN BOLT
座金付き六角穴ボルト
(2)
54 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(2)
55 400-01744 TROLLEY HANDLE
トロリーハンドル
(2)
56 400-01745 HANDLE PIN
ハンドルピン
(2)
57 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
58 SL-6040642-TN BOLT
座金付き六角穴ボルト
(2)
59 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(2)
60 L216E-821-000 BANK VALVE DOG
バンクバルブ ＤＯＧ
(2)
61 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
62 SM-6052002-TN BOLT
六角穴ボルト
(2)
63 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
64 400-01734 SCREW
段ねじ
(4)
65 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(2)
66 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
67 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
68 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
69 400-01733 BANK PLATE R
バンクプレート Ｒ
(1)
70 L216E-921-000 BANK SPRING
バンクスプリング
(2)
71 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
72 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(4)
73 CM-3002000-02 CAUTION LABEL(25)
指けが注意シール（２５）
(2)
74 L217E-321-000 HANDLE STOPPER
ハンドルストッパ
(1)
75 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
- 105 -

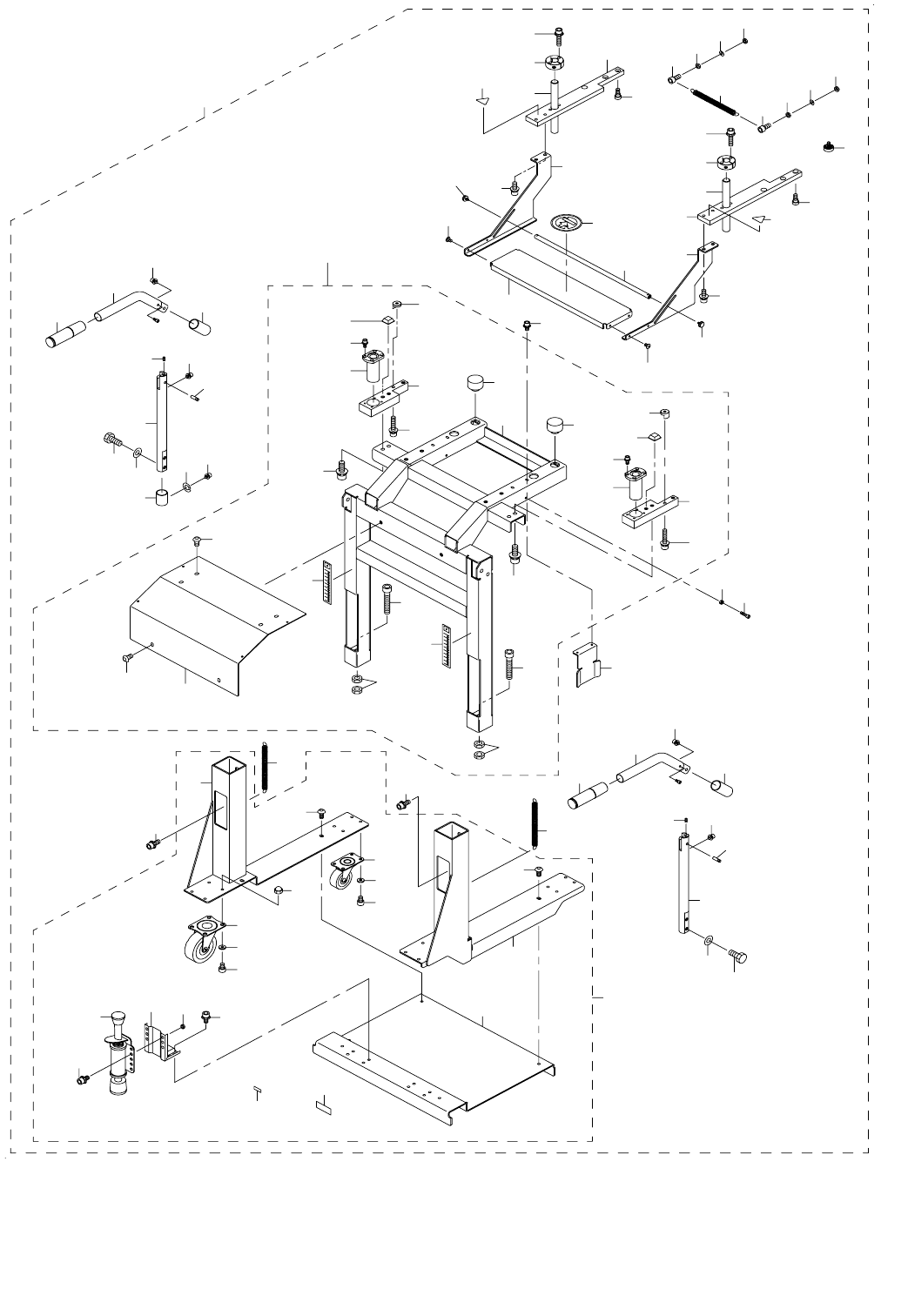

53.FLOOR TROLLEY UNIT COMPONENTS
