- 73 - 37. PWB CONVEYOR COMPONENTS (11) 基板搬送関係（１１） 5 6 6 7 8 9 10 4 13 13 14 16 15 10 11 12 21 22 23 24 25 26 27 26 43 1 19 20 18 17 3 35 36 2 C C 24 23 22 25 31 32 33 29 45 47 44 46 34 42 40 41 40 5 6 6 7 9 8 4 10 12 13…
- 72 -
NOTE( 注記 ) #01....CORRESPONDING TO ROHS ＲＯＨＳ 対応品
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-80452 RAIL PLATE RR UNIT
レールプレート ＲＲ ユニット
1
2 400-77157 RAIL PLATE RR
レールプレート ＲＲ
(1)
3 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
4 L170E-121-000 CONVEYOR RAIL
コンベヤーレール
(1)
5 SL-6031492-TN SCREW
座金付き六角穴ボルト
(5)
6 L170E-221-000 PWB GUIDE U
ＰＷＢ ガイド Ｕ
(2)
7 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
8 E2046-725-000 PWB INNER
ＰＷＢ インナ
(2)
9 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
10 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
11 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
12 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
13 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
(4)
14 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
15 SM-4043050-SC SCREW M4X0.7 L=30
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３０
(4)
16 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
17 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
18 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
19 L179E-821-000 GUIDE BUSH
ガイドブッシュ
(2)
20 E2327-855-000 BB SPACER
ＢＢ スペ−サ
(2)
21 SM-6041002-TN BOLT
六角穴ボルト
(8)
22 E4483-729-000 RAIL STAND RR (2030M)
レ−ルスタンド ＲＲ（２０３０ Ｍ）
(1)
23 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
24 E2209-725-000 GUIDE SHAFT
ガイドシャフト
(2)
25 WP-0611626-SP WASHER 15X6X1.6
平座金
(4)
26 SL-6051242-TN SCREW
座金付き六角穴ボルト
(2)
27 SL-6052042-TN SCREW
座金付き六角穴ボルト
(2)
28 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
29 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
(8)
30 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(4)
31 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ ＝６
(4)
32 L170E-621-0A0 DRIVE SHAFT S UNIT
ドライブシャフト Ｓ ユニット
(1)
33 L170E-621-000 DRIVE SHAFT S
ドライブシャフト Ｓ
(1)
34 E2141-721-000 STOPPER COLLAR
ストッパカラー
(1)
35 SM-8040302-TP SETSCREW
止めねじ
(2)
36 400-00850 DRIVE PULLEY F
ドライブプーリ Ｆ
(1)
37 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
38 400-00851 MOTOR PULLEY B
モータプーリ Ｂ
(1)
39 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
40 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
41 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
42 SL-6030892-TN SCREW
座金付き六角穴ボルト
(6)
43 E3931-750-000 PULLEY WASHER
プーリスラストワッシャ
(2)
44 L173E-621-0A0 IN/OUT BALL SCREW UNIT
ＩＮ ／ ＯＵＴ ボールねじユニット
(1)
45 L173E-621-000 IN/OUT BALL SCREW
ＩＮ ／ ＯＵＴ ボールねじ
(1)
46 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
47 E2141-721-000 STOPPER COLLAR
ストッパカラー
(1)
48 SM-8040302-TP SETSCREW
止めねじ
(2)
49 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
50 E4562-729-000 TIMING PULLEY B (30)
幅調タイミングプ−リ Ｂ（３０）
(1)
51 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
52 EA-9500B01-00 CABLE BAND
束線バンド
(8)
53 L171E-121-000 CONVEYOR BELT S
コンベヤーベルト Ｓ
(1)
54 HX-0029400-00 FIXED BASE
固定ベース
(8)
55 L175E-221-0A0 IN/OUT SENSOR UNIT
ＩＮ ／ ＯＵＴ センサーユニット
1
56 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(3)
57
#01
400-58815 SPACER
スペーサ
(1)
58 400-01077 SENSOR BRAKET A
センサブラケット Ａ
(1)
59 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
60 400-01078 SENSOR BRAKET B
センサブラケット Ｂ
(1)
61 400-01079 SENSOR BRAKET C
センサブラケット Ｃ
(1)
62 400-00912 SENSOR ADJUST SPRING
センサ調節ばね
(3)
63 G6518-880-000 SET PICK-UP
セット摘み
(1)
64 GBR-11115000 MOTOR SPACER.
モータスペーサ
(1)
65 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
66 HX-0009600-0A BUSH
エッジングブッシュ
(0.16)
67 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝１６
(3)
68 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(6)
69 L828E-821-0A0 IN SENSOR ASM
センサー 組
1
70 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
1
71 L171E-521-000 WA LINK BELT
ＷＡ リンクベルト
1
- 73 -
37.PWB CONVEYOR COMPONENTS (11)
基板搬送関係（１１）
5
6
6
7
8
9
10
4
13
13
14
16
15
10
11
12
21
22
23
24
25
26
27
26
43
1
19
20
18
17
3
35
36
2
C
C
24
23
22
25
31
32
33
29
45
47
44
46
34
42
40
41
40
5
6
6
7
9
8
4
10
12
13
13
14
16
15
10
11
53
38
48
50
50
49
A
A
39
38
50
49
50
53
48
39
B
B
27
27
37
30
52
51
52
51
28
- 74 -

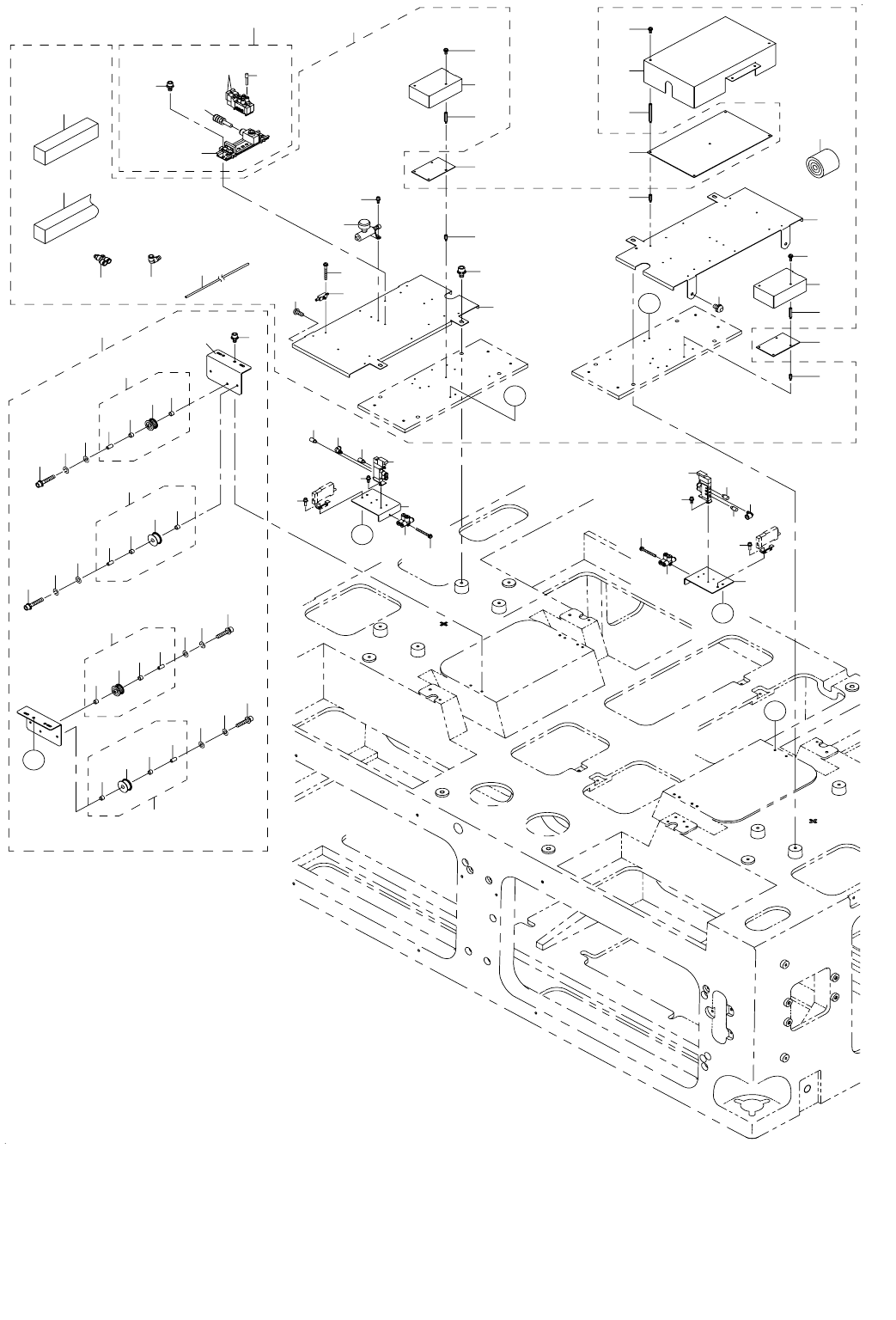

NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L174E-021-0A0 WIDTH CHANGER LINK UNIT
幅変更リンクユニット
1
2 L174E-021-000 ADJUSTER BRKT L
アジャスター ブラケット Ｌ
(2)
3 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
4 L178E-221-0A0 IDOLER PULLEY UNIT
アイドラープーリーユニット
(2)
5 E4563-729-000 WIDTH ADJUST IDLER PULLEY (30)
幅調アイドラプ−リ（３０）
(1)
6 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
7 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
8 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
9 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
10 SL-6052592-TN BOLT
座金付き六角穴ボルト
(4)
11 L178E-421-0B0 TENSION PULLEY UNIT B
テンションプーリーユニット Ｂ
(2)
12 L173E-321-000 IDOLER PULLEY
アイドラープーリー
(1)
13 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
14 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(1)
15 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
16 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
17 400-81045 CONVEYOR OTHER PARTS
コンベアアザーパーツ
1
18 400-81698 PWB COVER L
ＰＷＢ カバー Ｌ
(1)
19 HX-0035400-0D BASE PARTS
基板パーツ
(5)
20 HX-0035400-0E BOARD PARTS
基板パーツ
(2)
21 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(5)
22 400-81697 PWB COVER S
ＰＷＢ カバー Ｓ
(2)
23 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
24 HX-0035400-0F BOARD SUPPORT
基板パーツ
(8)
25 HX-0035400-0M STUD
基板サポート
(4)
26 L174E-921-000 PWB MOUNT PLATE S
ＰＷＢ ダイプレート Ｓ
(2)
27 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
28 400-77399 BASE COVER CUSHION
ベースカバークッション
(2)
29 PJ-3080400-06 UNION
ユニオンワイ
(2)
30 400-80323 SPONGE B(T40)
スポンジ Ｂ（４０）
(2)
31 PC-0205010-A0 MINIATURE DECOMPRESSION VALVE
ミニチュア減圧弁
(1)
32 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
33 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
34 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(30)
35 PC-0124010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
36 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(1)
37 400-80322 SPONGE A(T40)
スポンジ（４０）
(2)
38 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
39 PJ-3050400-01 TEE UNION
チ−ズ
4
40 E8616-729-0A0 CARRY SENSOR RELAY BOARD ASM.
キャリーセンサ中継基板組
2
41 400-07374 CONVEYOR PCB ASM
コンベア基板組
1
42 400-76192 AIR UNIT
エアユニット
1
43 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付ベース
(1)
44 PX-0500030-00 SILENCER
サイレンサ
(1)
45 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(2)
46 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
47 PX-5000140-00 PLUG
止栓
(1)
48 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
2
49 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ ＸＭ ５
2
50 PX-0505010-00 SILENCER
消音器
4
51 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
2
52 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
53 400-77153 ATC VALVE BASE
ＡＴＣ バルブベース
2
