INS-SFABRAG-005S0 1. 立式元件供料器
SmartFAB
立式元件供料器 1
1. 立式元件供料器
1.1 使用上的注意
1. 立式元件供料器是一款搭载引脚型元件的供料器。其内部的零部件构造非常精巧，如果
受到冲击，则有可能导致供料不良或损坏。在搬运或上料时请注意不要磕碰、摔落供料
器。在移动时，务必紧握把手 (1)。
2. 请不要触碰供料器前端的通信插头 (2)。避免插头上粘附污垢而导致接触不良。
3. 机器正在运转以及刚刚停止运转时，供料器的马达与控制板周围将散发热量，此时触摸
供料器要注意不被灼伤。
4. 请不要用硬工具等压住供料器内的平型电缆，有可能导致断线。

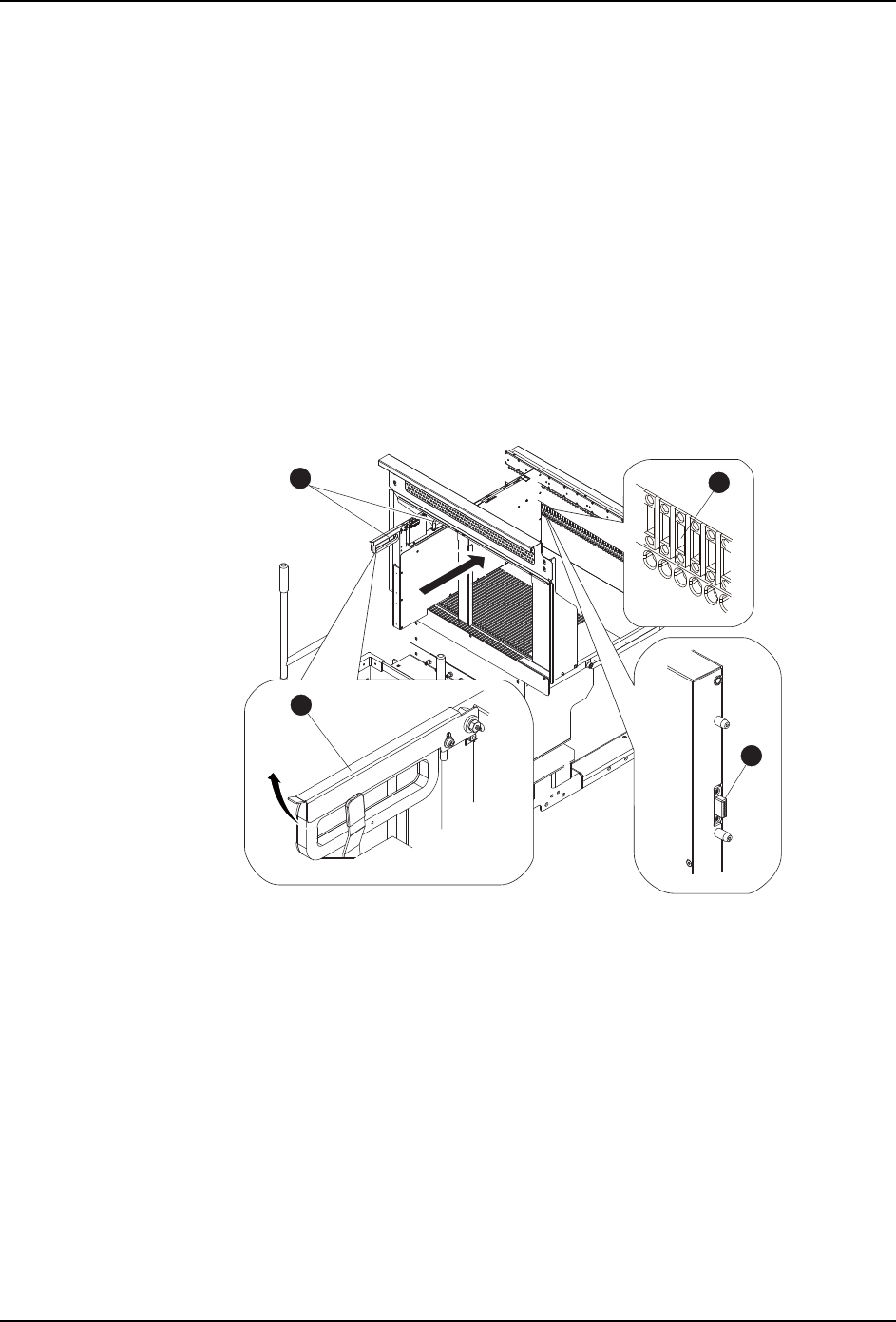

5. 拆除在 sMFU 或 sMTU-LT 料槽上安装的供料器时，请务必先扳开夹杆 (3)，再拉出供料
器。如果强行拉供料器，将导致接插件 (4) 的接触不良、供料器内的控制板损坏。
6. 请不要用手拉扯供料器上搭载的料带。强行拉料带会引发供料器故障。使用供料器送料
时，请先将供料器搭载到机器上，然后使用操作面板进行送料。
7. 在机器自动运转时，禁止将手伸入供料器侧面的开口内。手指会被夹伤。
2
4
3
01NST-3185
1
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
1. 立式元件供料器 INS-SFABRAG-005S0
2
SmartFAB
立式元件供料器
8. 在机器自动运转时，禁止触碰固定切刀 (5)、引脚夹板 (6)。手指会被夹伤。
9. 在没有安装供料器挡板的状态下禁止运转机器。因维修保养等作业而将挡板卸下时，完
成保养后务必装回挡板。
1.2 构成部件
1.2.1 立式元件供料器
5
6
01NST-3184
图中编号 名称 图中编号 名称
1 托架 15 送料机构
2夹杆 16送料爪
3 手柄 17 退料防止爪
01NST-3186b
10
8
15
16
17
17
9
19
21
22
23
24
20
25
18
7
7
Ｈ
＝
１
０
6
5
2
3
4
1
26
13
12
11
14
27
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 1. 立式元件供料器
SmartFAB
立式元件供料器 3
1.2.2 操作面板
a. FEED 按扭
•按此按钮 1 下，能将料带送进 1 个间距。持续按此按钮，能连续送进料带。
b. UNCLAMP 按扭
•按此按键能松开夹紧引脚的引脚压入板。
•一同按住 ［UNCLAMP］按钮与 ［FEED］按钮时，送料爪将撤回到退后端。( 操作
前请先解除 ［UNCLAMP］按钮 ))
c. BLOW 按扭
•按此按扭后 , 向废料带排出槽内排放空气，通过气流排出槽内的废料带。
4 操作面板 18 送料确认销
5 上手柄 19 基准定位板
6 废料带排出槽 20 固定切刀
7 定位销 21 废料带排出槽
8 通信插头 22 引脚夹板
9 活动料带切刀 23 引脚压板
10 固定料带切刀 24 活动切刀
11 料带支撑滚轮 25 切刀臂
12 料带浮起防止滚轮 26 送汽缸专用手控阀
13 压料板 27 避免料带折断的导轨
14 料带导轨
图中编号 名称 图中编号 名称
01NST-3187a
b
c
d1
a
e
d2
