4. 生产 INS-SFABRAG-005S0
16
SmartFAB
立式元件供料器

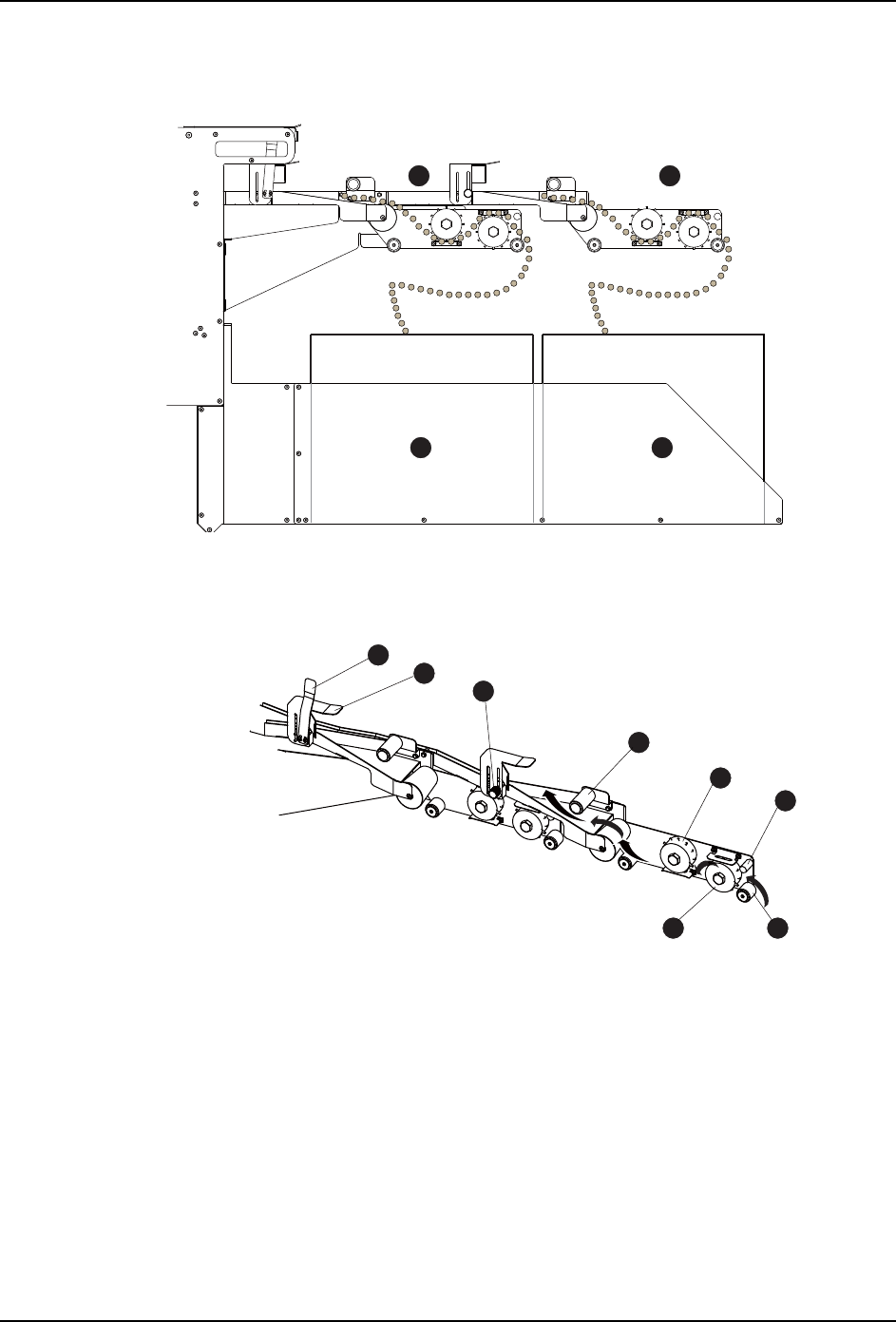

3. 1 个托架内可搭载 2 把供料器。因此 1 个托架内要放置 2 个包装箱。左侧供料器的包装
箱与料带的放置位置在 L 处。右侧边供料器的包装箱与料带的放置位置在 R 处。
4. 先将料带插入避免料带折断的导轨。左侧供料器请使用 (L)。右侧供料器请使用 (R)。
料带先从挡料滚轮 (4) 与挡料柱 (5) 中间穿过，将料带的送料孔套在塑料齿轮的齿上使
料带从齿轮 (6) 上方通过。再以同样的方法使料带从齿轮 (7) 的下方通过。
5. 将料带从压料滚轮 (8) 下方通过。
39NST-3452
R
RL
L
aa2
9
5
46
7
8
10
11
01NST-3430
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 4. 生产
SmartFAB
立式元件供料器 17

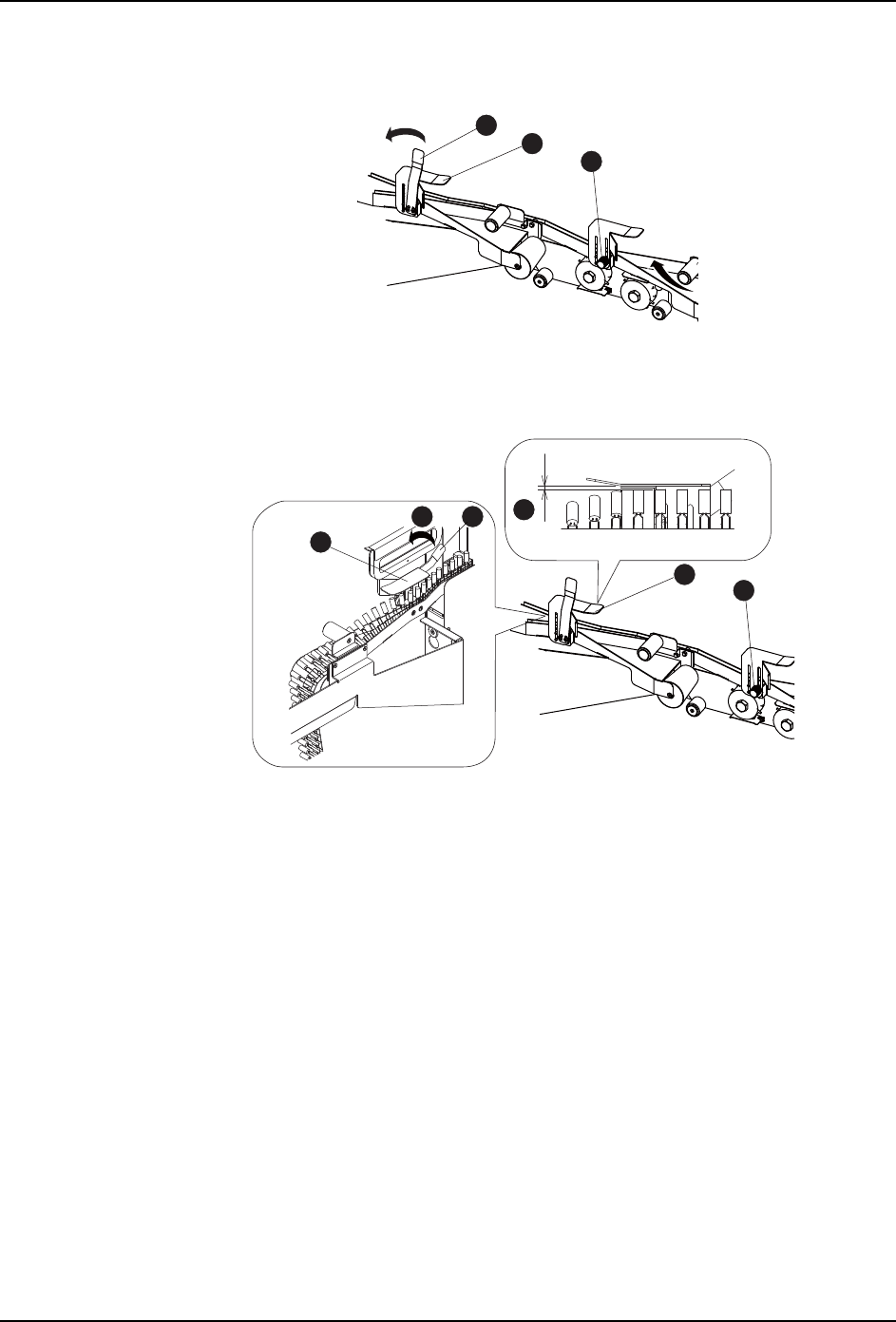

6. 向左侧供料器搭载元件时，请向图示 (A) 的方向扳动夹杆 (9)。向右侧供料器搭载元件
时，请拧松固定螺丝 (10)。
7. 将压料板 (11) 与元件的间隙 (A) 调至 5 mm 左右，然后扳回夹杆 (9) 或拧紧固定螺栓
(10)。(B) 方向表示夹杆 (9) 的紧固方向
aa2
9
10
11
01NST-3431
01NST-3432
11
B
aa2
A
9
10
11
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
4. 生产 INS-SFABRAG-005S0
18
SmartFAB
立式元件供料器

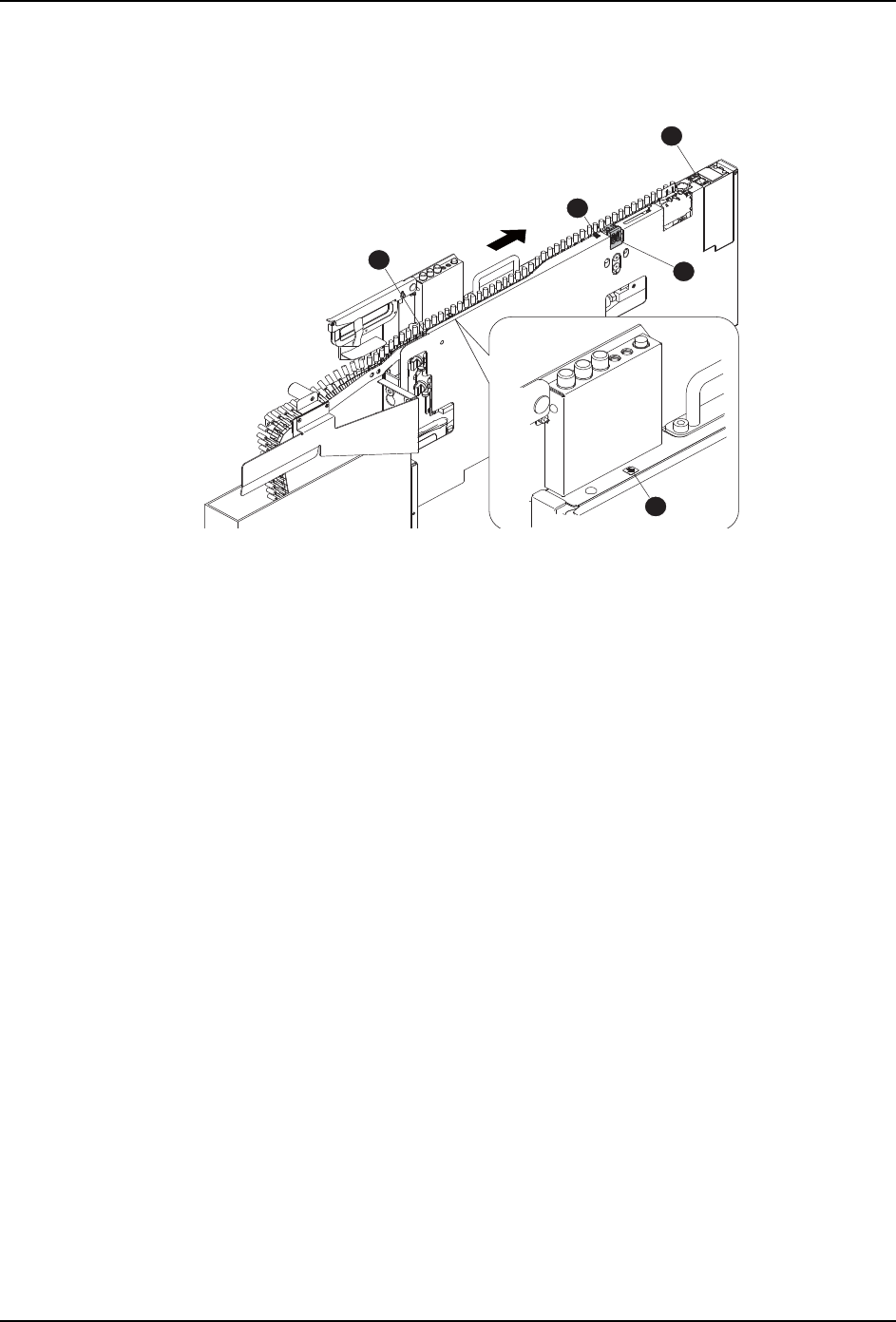

8. 请将料带前端插入送料轨道 (12) 并一直送到上料标记 (b) 的位置。
9. 请调整料带位置使元件的中心对准元件安装标记 (a)。
10.请按住操作面板的 [FEED] 按钮，将料带输送到前端元件能够被引脚夹板 (13) 夹住的位
置。
01NST-3199-b
12
a
b
c
13
