5. 维修保养 INS-SFABRAG-005S0
48
SmartFAB
立式元件供料器

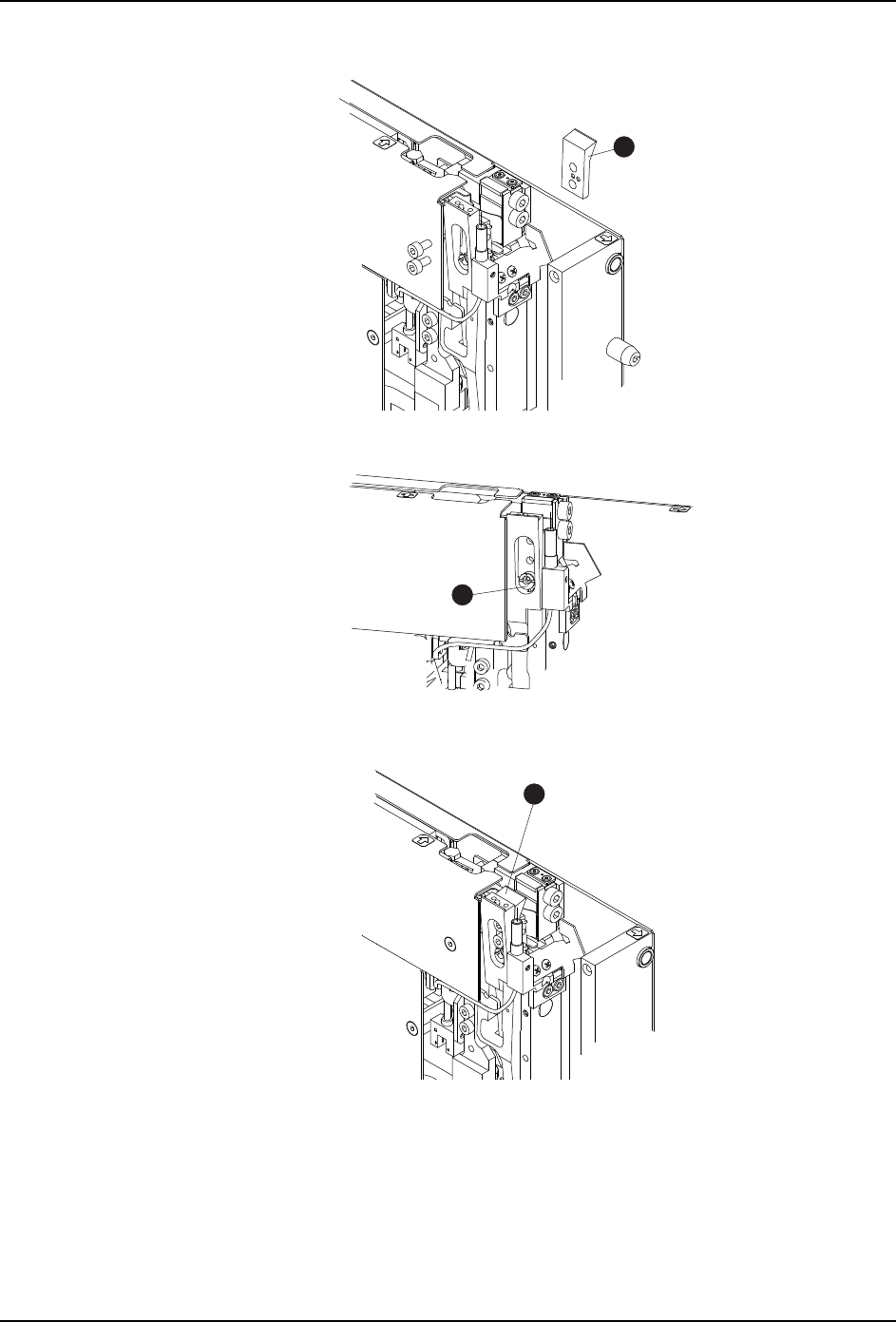

7. 请用手扳开夹杆 (C)，取出引脚切刀 （8）。
8. 拧松偏心销 (6)，将标记旋转到上方。
9. 将新引脚切刀 （16）下降到与偏心销 （6）接触的位置，然后进行临时固定。
01NST-3440
8
01NST-3441
6
01NST-3442
6
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 49

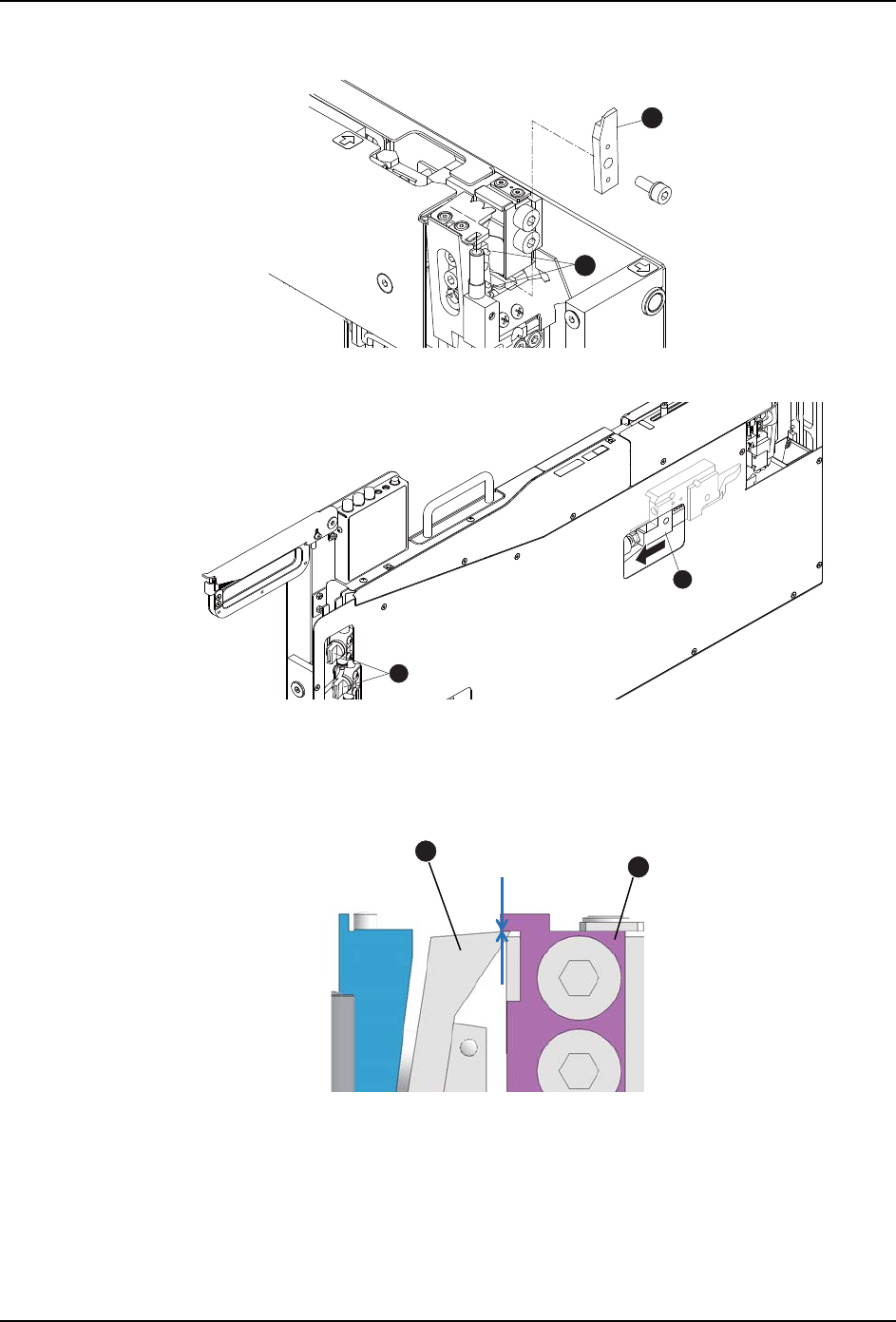

10.将新纸料带的切刀 （17）对准定位销 （18）并进行固定。
11.用手将挡块 (11) 移动到前方。
12.在固定侧的引脚切刀 (12) 与新引脚切刀 (16) 之间插入 0.02 mm 垫片 ( 图号：
2MHAFJ0060**)。将偏心销 (6) 向上推直至填平缝隙，然后固定新引脚切刀 (16) 与偏心
销 (6)，取出垫片。此后需要进行 「0.01 mm 垫片 ( 图号：2MHAFJ0059**) 能够插入
0.03 mm 垫片不能插入 ( 图号：2MHAFJ0061**)」的确认。
13.完成活动刀片的更换作业。请装上输送槽，打开送汽缸专用的手控阀。
備考 : 如在手控阀打开的状态下运转机器，则不能送料与切割引脚，发生错误。
01NST-3417a
5.0
0.4
17
18
5.0
0.4
Ｐ
＝
１
２
.
７
Ｈ
＝
１
０
ＦＲＥ
Ｅ
ＬＯＣＫ
01NST-3286b
11
10
01NST-3443
0.01mm
տ
ջ
12
16
0.01 mm
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
5. 维修保养 INS-SFABRAG-005S0
50
SmartFAB
立式元件供料器

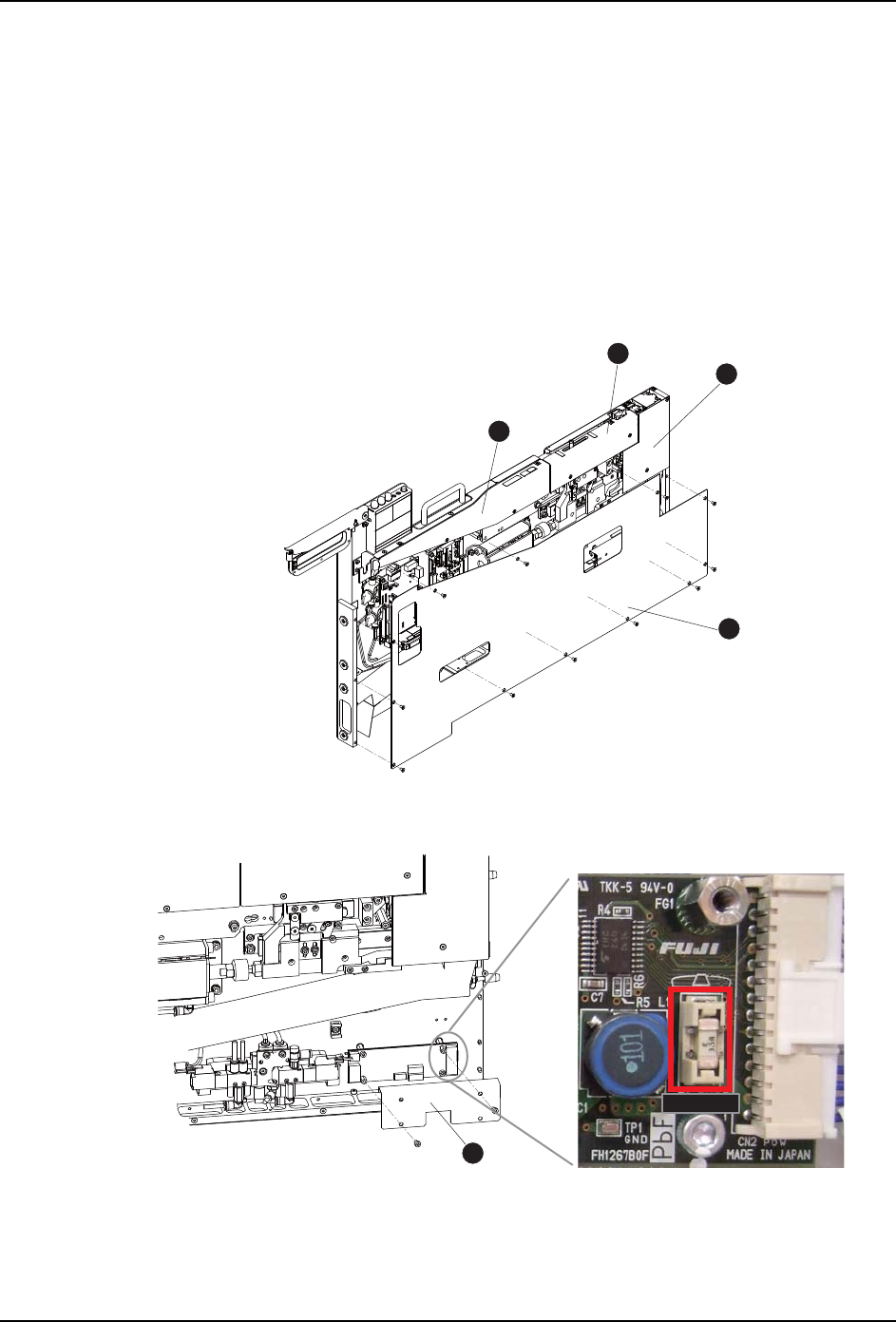

5.3.2 保险丝的更换
工具类
六角扳手、螺丝刀套件、镊子套件
作业者
维修保养要员
更换方法
更换保险丝时，请事先将供料器从机器主体上拆除。
1. 请拆除供料器的挡板 (4)。
2. 请拆除挡板 (m)。请用镊子套件拔出电路板上的保险丝，然后进行更换。
備考 : 保险丝生产商：Littelfuse、型号：015402.5DR、编码：H2001D
01NST-3458
5.0
0.4
Ｐ＝
１２
.７
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
3
2
1
4
01NST-3460
m
F1 FUSEF1 FUSE
