3. 安装 INS-SFABRAG-005S0
8
SmartFAB
立式元件供料器
3. 拉住供料器夹杆 (5) 并将供料器前端的通信插头 (6) 紧紧的插入到机器侧的通信插头
(7) 内。
4. 收回夹杆时，夹具的位置将减低供料器被卡住。请确认供料器操作面板上的 POWER 按钮
为亮灯。
注意 : 没有锁定夹具时，设置在夹具部的传感器不会感应，处于未完成安装状态。
5. 请连接气源接头 (8)。
6
7
5
01NST-3190
8
01NST-3191
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 3. 安装
SmartFAB
立式元件供料器 9

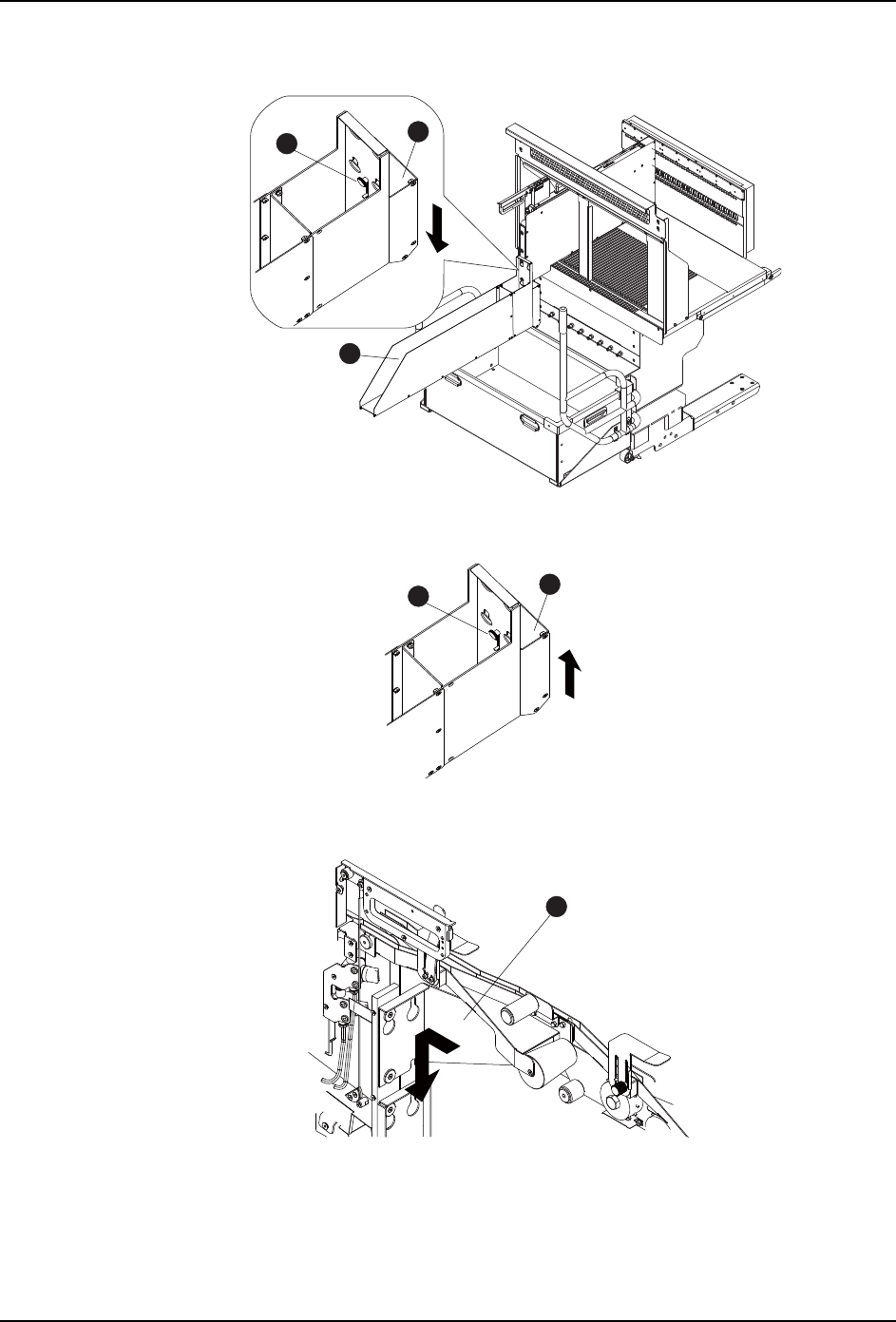

6. 拧开固定螺丝 (10)，在将废料带输送槽 (11) 调至底端的状态下安装托架 （9）。
7. 将废料带输送槽 (11) 调至顶端，拧紧固定螺丝。
8. 安装导轨 (12)。
9
01NST-3192a
10
11
01NST-3426
10
11
01NST-3193a
12
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
3. 安装 INS-SFABRAG-005S0
10
SmartFAB
立式元件供料器

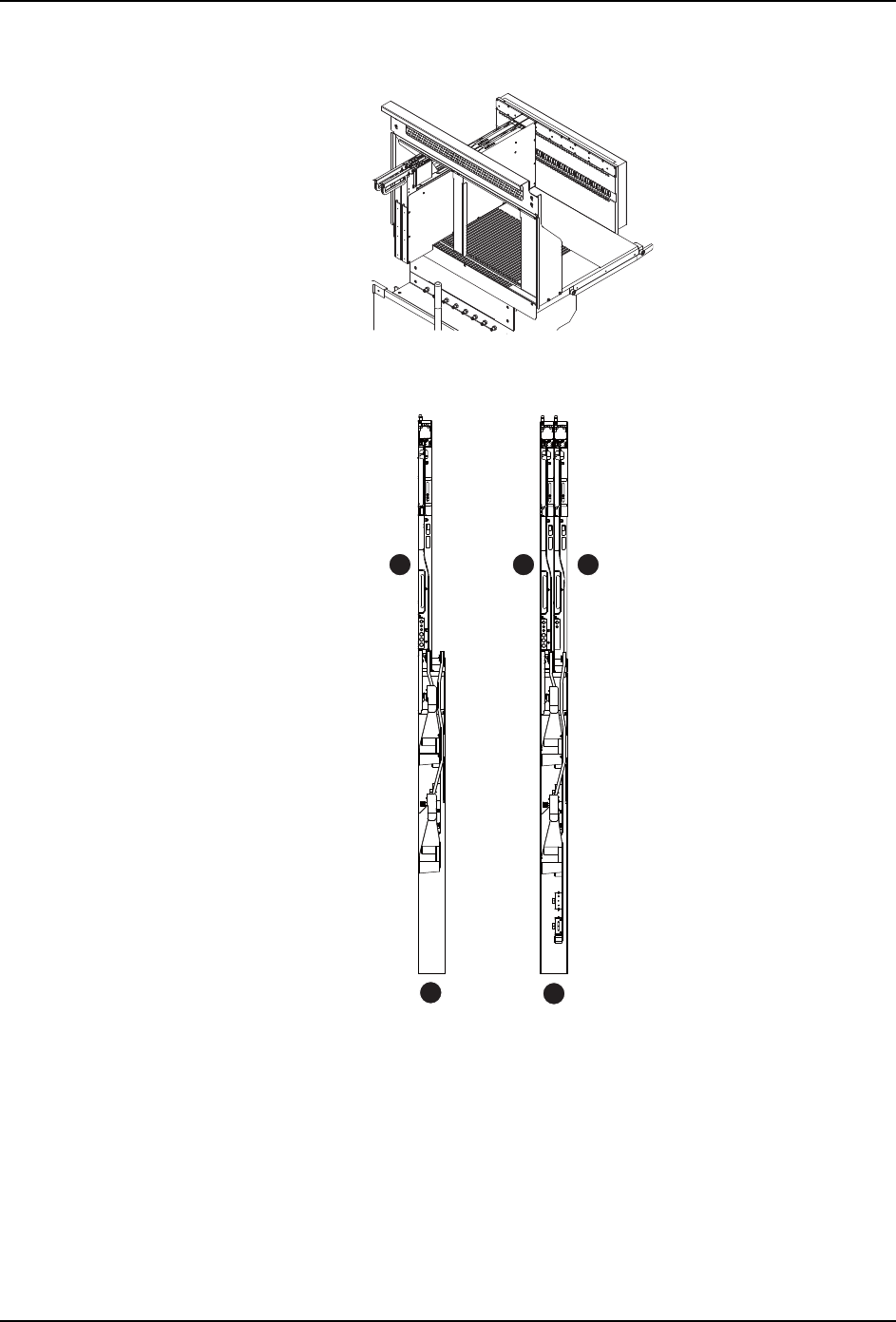

9. 安装複数供料器时，请重复步骤1～5后进行步骤6～8。
注意 : 在配置供料器时请考虑到托架的安装。
实际出厂时托架与供料器的组合已经固定为上述组合。
(A)：出售供料器 1 把
(B)：出售供料器 2 把
供料器 (1) 与供料供料器 (2) 之间需要隔开 3 个料槽的距离。
供料器 (2) 与供料器 (3) 需要紧贴搭载。
01NST-3194
39NST-3451
1 2 3
B
A
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
