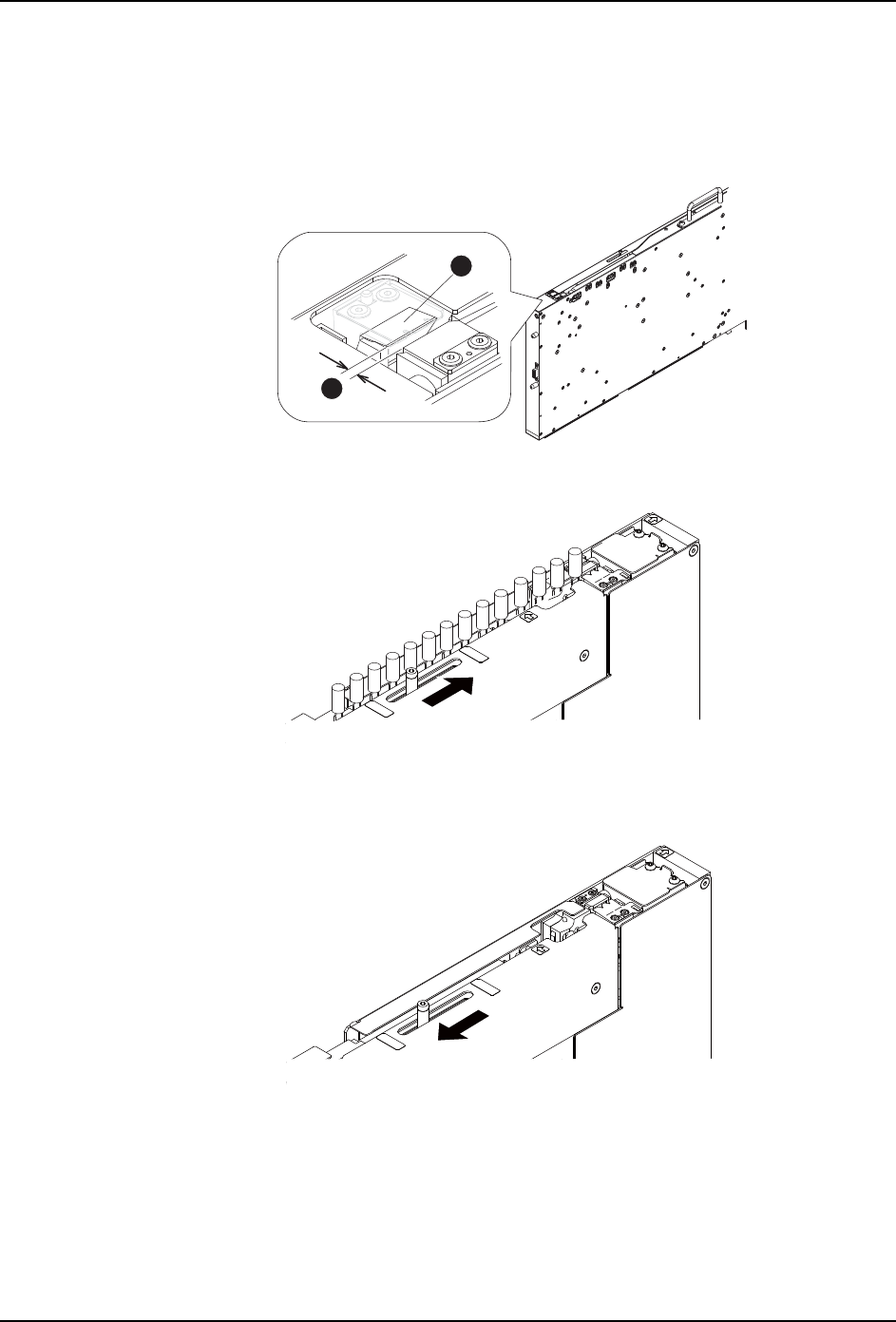

4.2 从供料器内取出元件
1. 当引脚切割位置上有元件时，请用手捏住元件并按操作面板上的 [UNCLAMP] 按钮，然后
取出元件。请同时按住 [UNCLAMP] 按钮与 [FEED] 按钮，撤回引脚切刀 （1）。确认引脚
切刀 （1）在后退端的时候，引脚切刀 （1）的间隙是否 （A）为最大。
2. 将送料爪专用操作杆 (2) 滑至 [FREE] 侧使送料爪保持打开的状态。
3. 抽出料带。
4. 请将送料爪打开用操作杆 (2) 滑至 [LOCK] 侧。
01NST-3276
1
A
5.0
0.4
Ｐ＝１２.７
Ｈ
＝
１
０
ＦＲＥＥ
Ｌ
Ｏ
Ｃ
Ｋ
01NST-3277c
01NST-3277d
5.0
0.4
Ｐ＝１２.７
Ｈ＝
１０
ＦＲＥＥ
Ｌ
ＯＣ
Ｋ
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 4. 生产
SmartFAB
立式元件供料器 21
4.3 进行换线

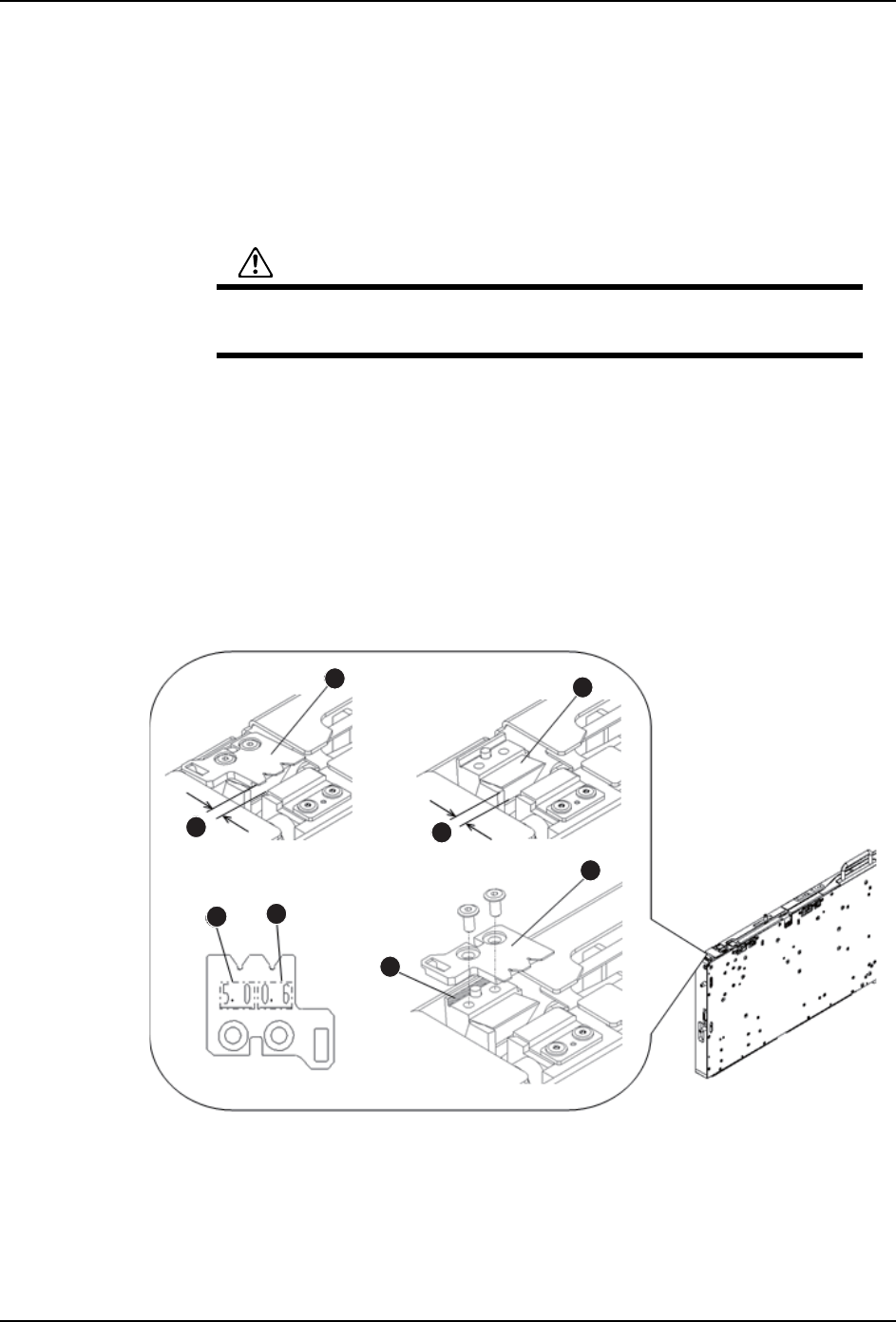

4.3.1 更换引脚夹板
当变更为引脚间距或引脚直径不同的元件时、需要更换引脚夹板。请按照下记的步骤更换
引脚夹板。
根据立式元件的引脚间距 (A) 与引脚直径 (B) 选择适用的引脚夹板。
工具类
六角扳手
1. 确认引脚夹板 (1) 以及引脚切刀 (2) 的间隔 (C)。如果间隔太小，引脚夹板 (1) 以及引
脚切刀 (2) 就没有后退端。因此在供料器安装在料槽上的状态下通过按供料器操作面板
的 ［FEED］按钮使引脚夹板 (1) 与引脚切刀 (2) 后退。
2. 拆除引脚夹板 (1)。
3. 更换引脚定位板 (1) 后再进行定位板的安装。安装时将引脚夹板搭载在 (D) 面上进行固
定。
注意
为了避免手指或工具类夹在引脚切割机构内，请在切断电源与气源的状态
下更换引脚夹板。 请不要触碰夹紧确认传感器。
1
01NST-3272
C
D
A
B
1
2
C
1
2
1
C
C
A
B
D
01NST-3272a
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
4. 生产 INS-SFABRAG-005S0
22
SmartFAB
立式元件供料器

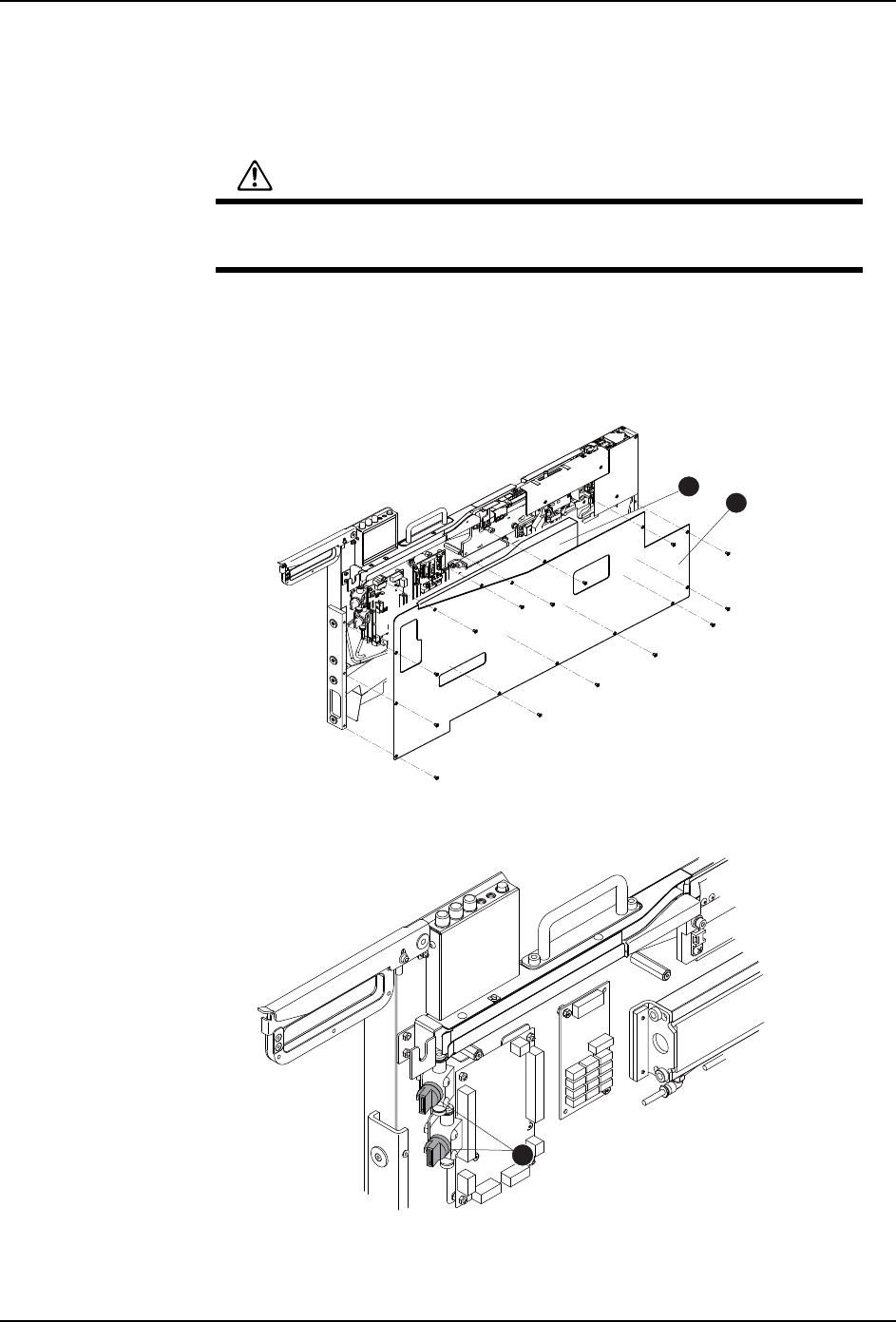

4.3.2 变更引脚切刀长度
在供料器上安装引脚切刀长度不同的元件时，需要变更料带输送单元的高度。按照下面的
步骤进行变更。
工具类
六角扳手，块规
1. 拆除供料器侧挡板 (1) 与侧挡板 (2)。
2. 请旋转汽缸的气阀 (1), 排出气体。打开上下 2 个阀。
注意
变更引脚切刀长度时，不要将手指或工具等夹在引脚切刀内，请在没有向
供料器供电以及供气的状态下进行作业。
5.0
0.4
Ｐ
＝
１
２
.７
Ｈ＝
１０
Ｆ
Ｒ
Ｅ
Ｅ
Ｌ
ＯＣ
Ｋ
01NST-3273a
1
2
01NST-3274a
3
