INS-SFABRAG-005S0 6. 异常处理 SmartFAB 立式元件供料器 53 6.1.3 停止供电与供气后取出异物 1. 请从 sMFU 或者 sMTU-LT 上拆除供料器。 2. 拆除输送 槽 (1)。 3. 请旋转送汽缸的放气阀 (10)，排出空气。 4. 当引脚夹板 (4) 处于加紧状态时，请用手将滑 块 （11）向后推，撤回引脚夹板 (4)。 5. 从切割部位内取出异物。 01NST -3283b 5.0 0.4 …
6. 异常处理 INS-SFABRAG-005S0
52
SmartFAB
立式元件供料器
6.1.2 清除切刀内的异物
请用手捏住元件，利用 [UNCLAMP] 按钮取出元件。
1. 请同时按住 [UNCLAMP] 按钮与 [FEED] 按钮，撤回送料爪。
2. 请关闭送料汽缸专用手控阀，排出空气。
3. 请拆除切刀机构上面的挡板 (3) 与切刀机构的挡板 (1)。
4. 请取出输送槽 (2)。
5. 请从切割部位取出异物。
5.0
0.4
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
1
01NST-3419a
01NST-3283b
5.0
0.4
Ｆ
Ｒ
Ｅ
Ｅ
2
5.00.4
01NST-3420a
5.0
0.4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 6. 异常处理
SmartFAB
立式元件供料器 53

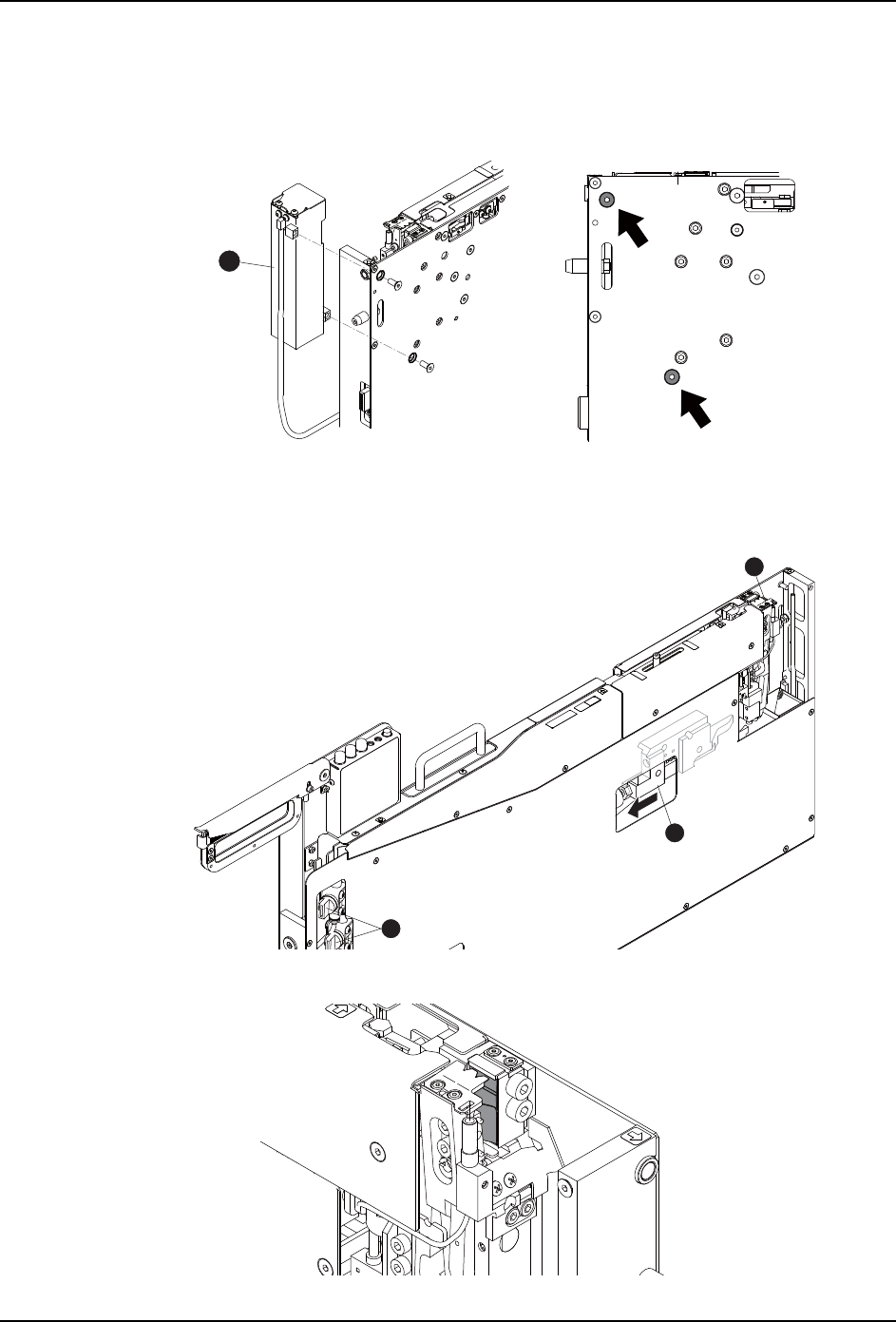

6.1.3 停止供电与供气后取出异物
1. 请从 sMFU 或者 sMTU-LT 上拆除供料器。
2. 拆除输送槽 (1)。
3. 请旋转送汽缸的放气阀 (10)，排出空气。
4. 当引脚夹板 (4) 处于加紧状态时，请用手将滑块 （11）向后推，撤回引脚夹板 (4)。
5. 从切割部位内取出异物。
01NST-3283b
5.0
0.4
Ｆ
Ｒ
Ｅ
Ｅ
2
5.00.4
5.0
0.4
Ｐ＝１２.
７
Ｈ＝
１０
ＦＲＥ
Ｅ
ＬＯＣＫ
01NST-3286b
11
10
4
01NST-3420a
5.0
0.4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
6. 异常处理 INS-SFABRAG-005S0
54
SmartFAB
立式元件供料器
6.2 ERROR 的亮灯与闪烁
供料器发生异常时，造作面板的 ERROR 会亮灯或闪烁。可从闪烁次数判定异常内容。本小
节就有关异常的确认方法与应对方法进行说明。
6.2.1 确认异常内容

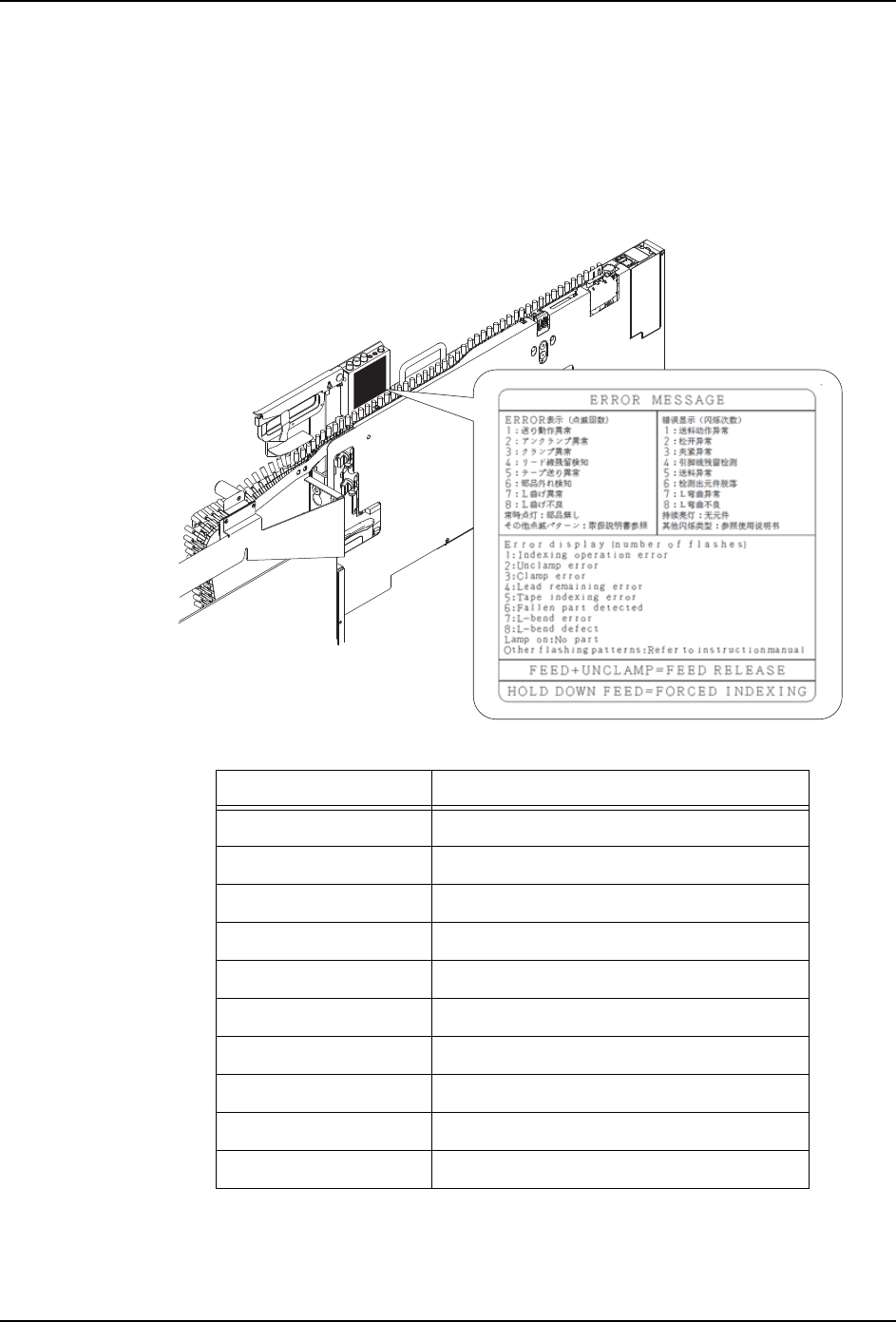

请参照 ERROR MESSAGE 的表确认异常的内容。
闪烁次数 错误信息
1 前进异常
2 松开异常
3 夹紧异常
4 引脚残留检出
5 送料异常
6 元件偏移检出
7 L 弯脚异常
8 L 弯脚不良
一直亮灯 无元件
其他闪烁形式 参考使用说明书
01NST-3421-b
