5. 维修保养 INS-SFABRAG-005S0 46 SmartFAB 立式元件供料器 活动刀片的更换方法 1. 请旋转送汽缸的专用手控阀 (10)，排出空气。 2. 拆除供料器的挡板 (1)。 3. 拆除输送槽。 01NST -3455 5 .0 0 .4 Ｐ＝１２.７ Ｈ＝ １０ ＦＲＥＥ ＬＯＣＫ 3 1 4 10 01NST -3283b 5.0 0.4 Ｆ Ｒ Ｅ Ｅ 2 5.0 0.4 N1SeFV5q N1SeFV5q…

100%1 / 67
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 45

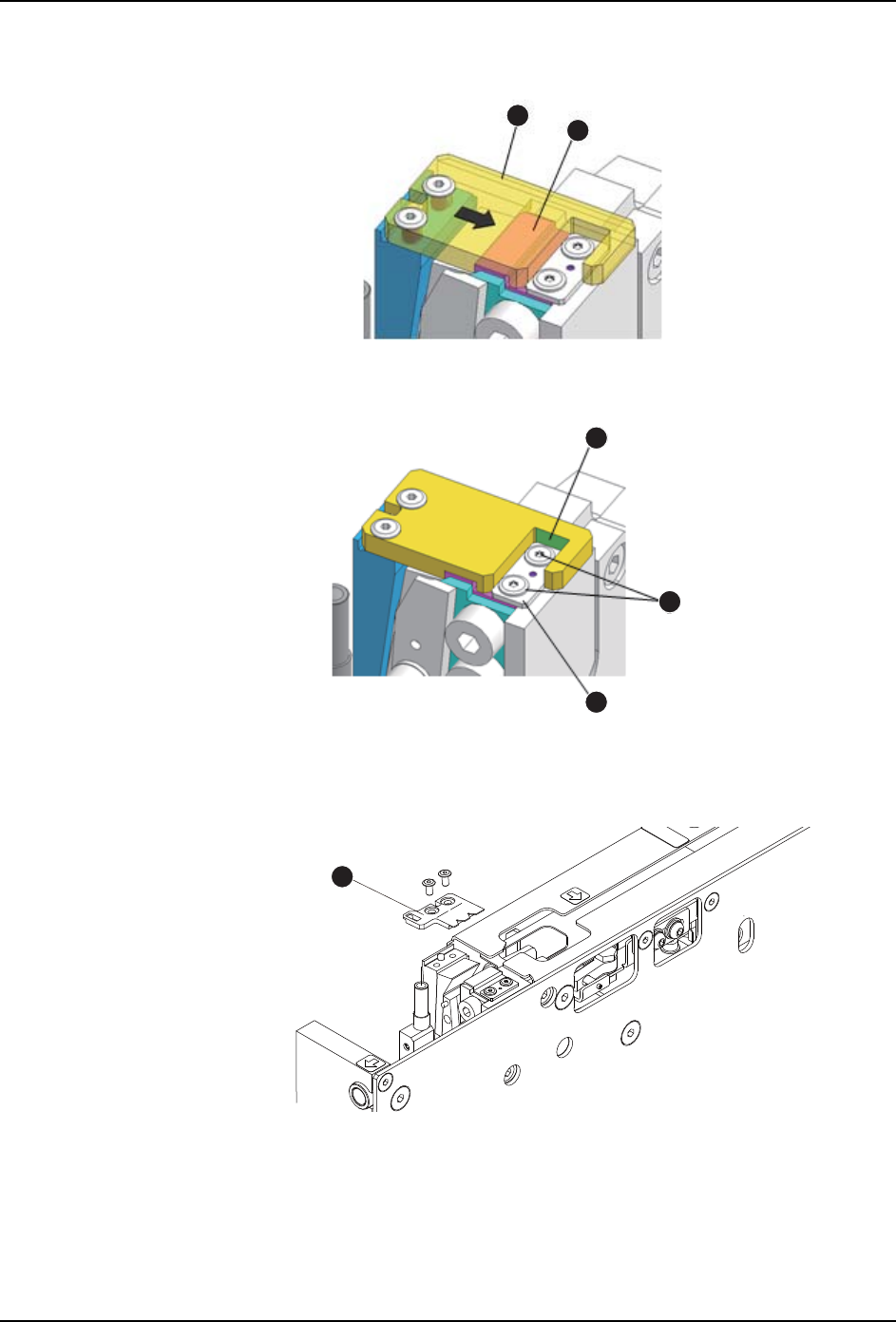

12.将定位板安装准用治具 (15) 压在固定册引脚切刀 (12) 上。
13.保持该状态将基准定位板 （13）推至基准面 （C）进行定位。然后拧紧螺栓 (14)。
14.卸载定位板安装专用治具 (15)，然后安装引脚夹板 （9）。引脚夹板的安装方法请参照
<X0/>。 " 4.3.1 更换引脚夹板 "
15.完成固定刀片的更换作业。不更换活动刀片时，请安装输送槽并打开送汽缸专用的手控
阀。
備考 : 如在手控阀打开的状态下运转机器，则不能送料与切割引脚，发生错误。
01NST-3289b
15
12
01NST-3415a
C
14
13
01NST-3413
5.0
0.4
ＦＲＥＥ
ＬＯＣＫ
9
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
5. 维修保养 INS-SFABRAG-005S0
46
SmartFAB
立式元件供料器

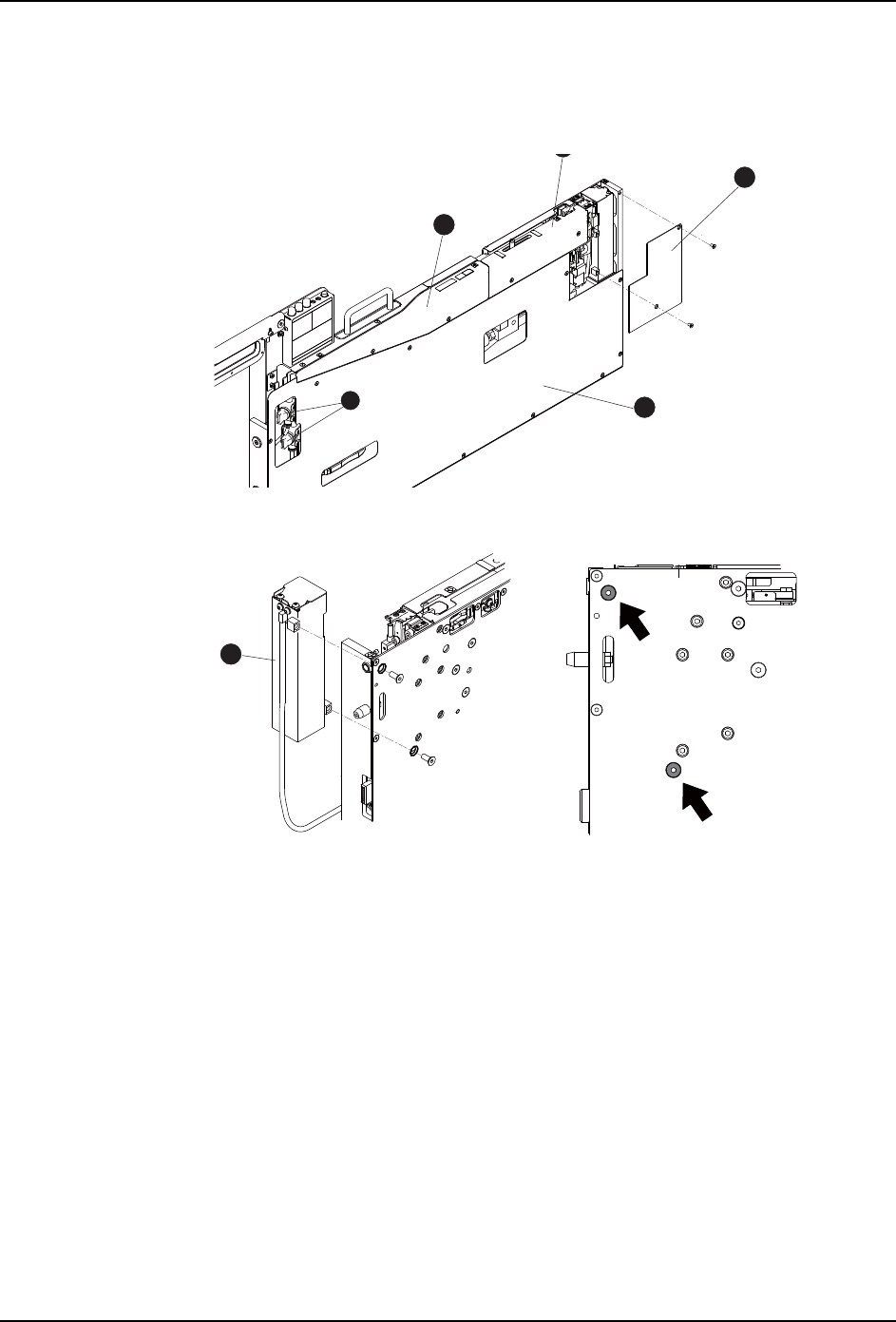

活动刀片的更换方法
1. 请旋转送汽缸的专用手控阀 (10)，排出空气。
2. 拆除供料器的挡板 (1)。
3. 拆除输送槽。
01NST-3455
5
.0
0
.4
Ｐ＝１２.７
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
3
1
4
10
01NST-3283b
5.0
0.4
Ｆ
Ｒ
Ｅ
Ｅ
2
5.00.4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 47

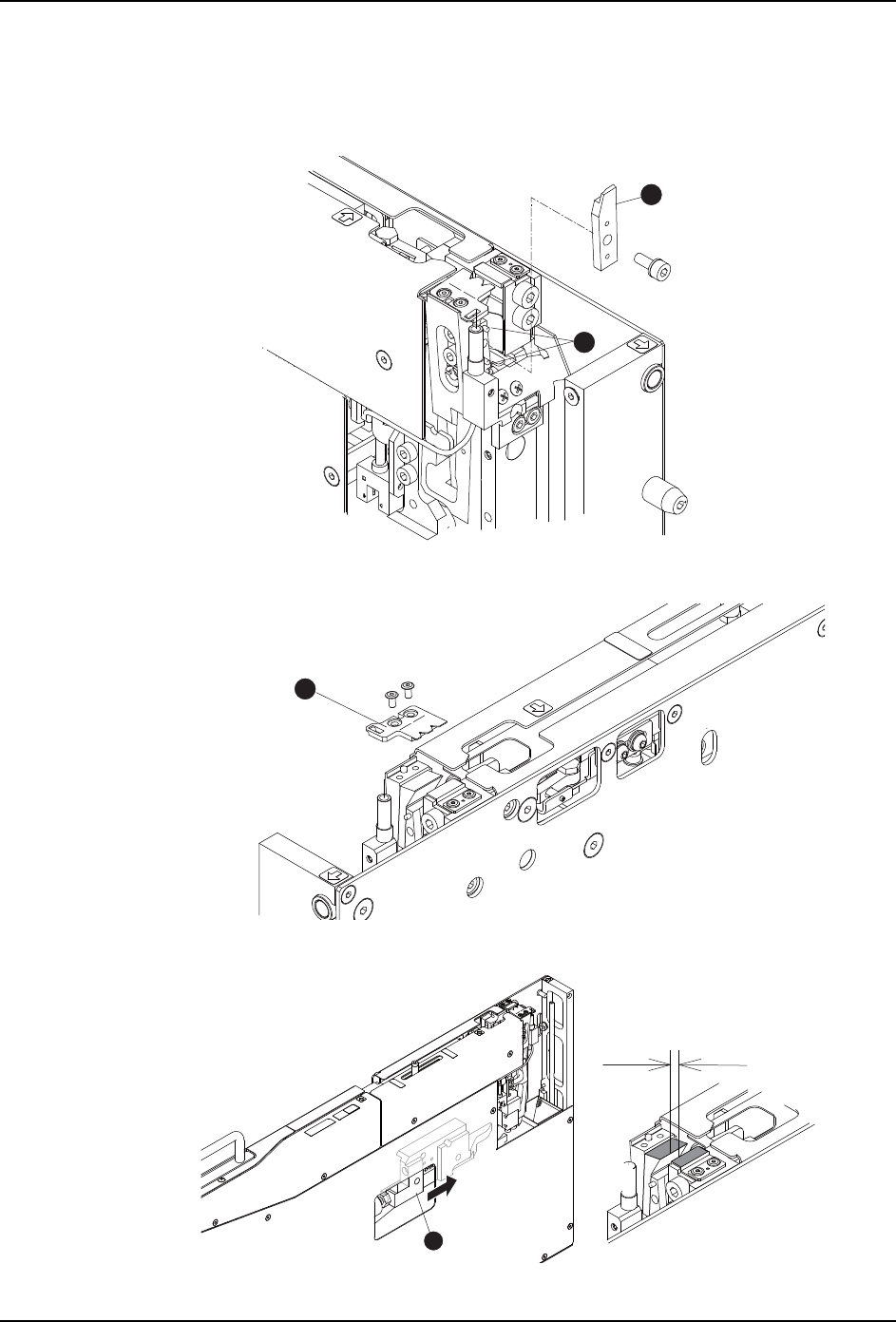

4. 拆除纸料带切刀 (3)。
a. 不需要更换引脚切刀 (4) 时，根据定位销 (5) 的位置安装更换用的纸料带切刀。
b. 需要更换引脚切刀 (4) 时，请在更换完后安装纸料带切刀。
5. 拆除引脚切刀 (9)。
6. 请用手向前推动滑块 (11)，使活动刀片与固定刀片的间隙为 3mm 左右。
01NST-3291b
5.0
0.4
3
5
01NST-3413
5.0
0.4
ＦＲＥＥ
ＬＯＣＫ
9
01NST-3459
3mm
5.0
0
.4
Ｐ＝１２.７
Ｈ＝
１０
Ｆ
Ｒ
Ｅ
Ｅ
Ｌ
Ｏ
Ｃ
Ｋ
11
