INS-SFABRAG-005S0SmartFAB立式元件供料器使用说明书.pdf - 第14页
2. 传感器配置图 INS-SFABRAG-005S0 6 SmartFAB 立式元件供料器 MEMO: N1SeFV5q N1SeFV5q Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 2. 传感器配置图
SmartFAB
立式元件供料器 5
2. 传感器配置图
本章对机器内使用的各传感器配置进行说明。

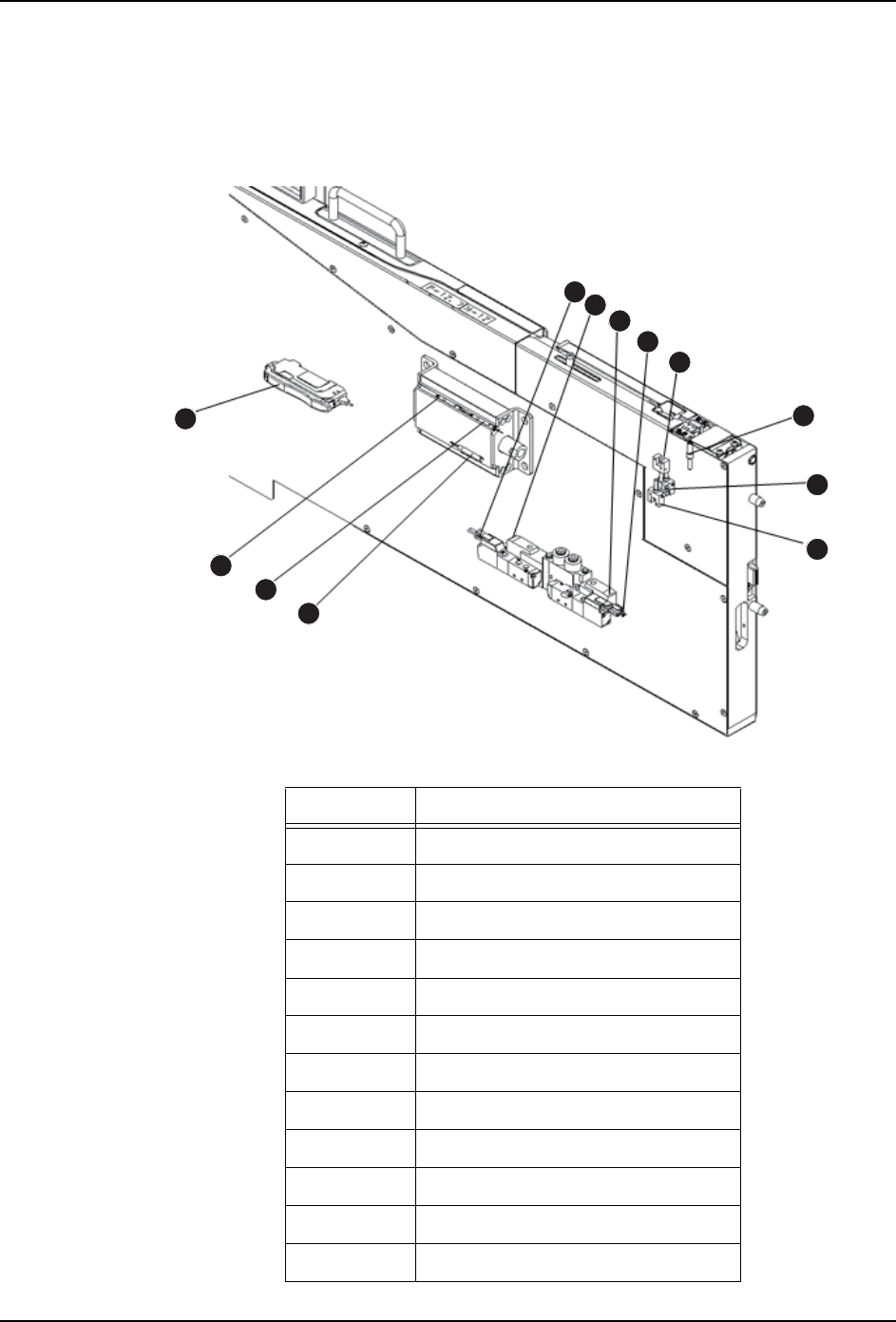

2.1 立式元件供料器
图中编号 信号名称
1 松开磁阀
2 送料 后退磁阀
3 送料 前进磁阀
4 喷气磁阀
5 送料确认传感器
6 元件有无确认传感器
7 松开确认传感器
8 送料传感器退后位置
9 送料传感器前进位置
10 送料传感器中间位置
11 夹紧确认传感器
12 夹紧确认传感器 （放大器）
4
5
1
3
2
01NST-3188
8
9
7
6
7
6
3
2
10
11
12
1
4
5
8
9
01NST-3188a
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
2. 传感器配置图 INS-SFABRAG-005S0
6
SmartFAB
立式元件供料器
MEMO:
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 3. 安装
SmartFAB
立式元件供料器 7
3. 安装
1 组立式元件供料器内有 2 把子供料器。只使用 1 把供料器时，托架将向供料器主体的右
侧超出 3 个料槽距离。
3.1 向供料器座搭载供料器
注意 : 搭载 / 卸载供料器时 , 请先从供料器主体上拆除供料器座和导轨。
1. 请将立式元件供料器的滑动部插入 sMFU 或 sMTU-LT 的供料器槽内。
2. 然后水平向内推。
注意
请将供料器底部的滑轨 (3) 对准料槽 (4)。如果错位，供料器有可能与贴
装工作头相互干扰。
2
01NST-3189
1
01NST-0379a
3
4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
