INS-SFABRAG-005S0 4. 生产 SmartFAB 立式元件供料器 19 注意 受供料器构造的限制，送料 爪不能钩住少于 4 个送料孔的载带，如果载带 过短则会发生送料错误。想 要正常夹取最后 1 个元件，请使用末端无元件 部分大于 4 个送料孔长度的载带。 注意 料尽时，在没有清除剩余料 带的状态下插入新料带时，会因料 带相互重叠 而发生动作不良。在搭载新 料带之前，请先清除供料器内的剩 余料带。请 参考以下的步骤清除料…
4. 生产 INS-SFABRAG-005S0
18
SmartFAB
立式元件供料器
8. 请将料带前端插入送料轨道 (12) 并一直送到上料标记 (b) 的位置。
9. 请调整料带位置使元件的中心对准元件安装标记 (a)。
10.请按住操作面板的 [FEED] 按钮，将料带输送到前端元件能够被引脚夹板 (13) 夹住的位
置。
01NST-3199-b
12
a
b
c
13
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 4. 生产
SmartFAB
立式元件供料器 19

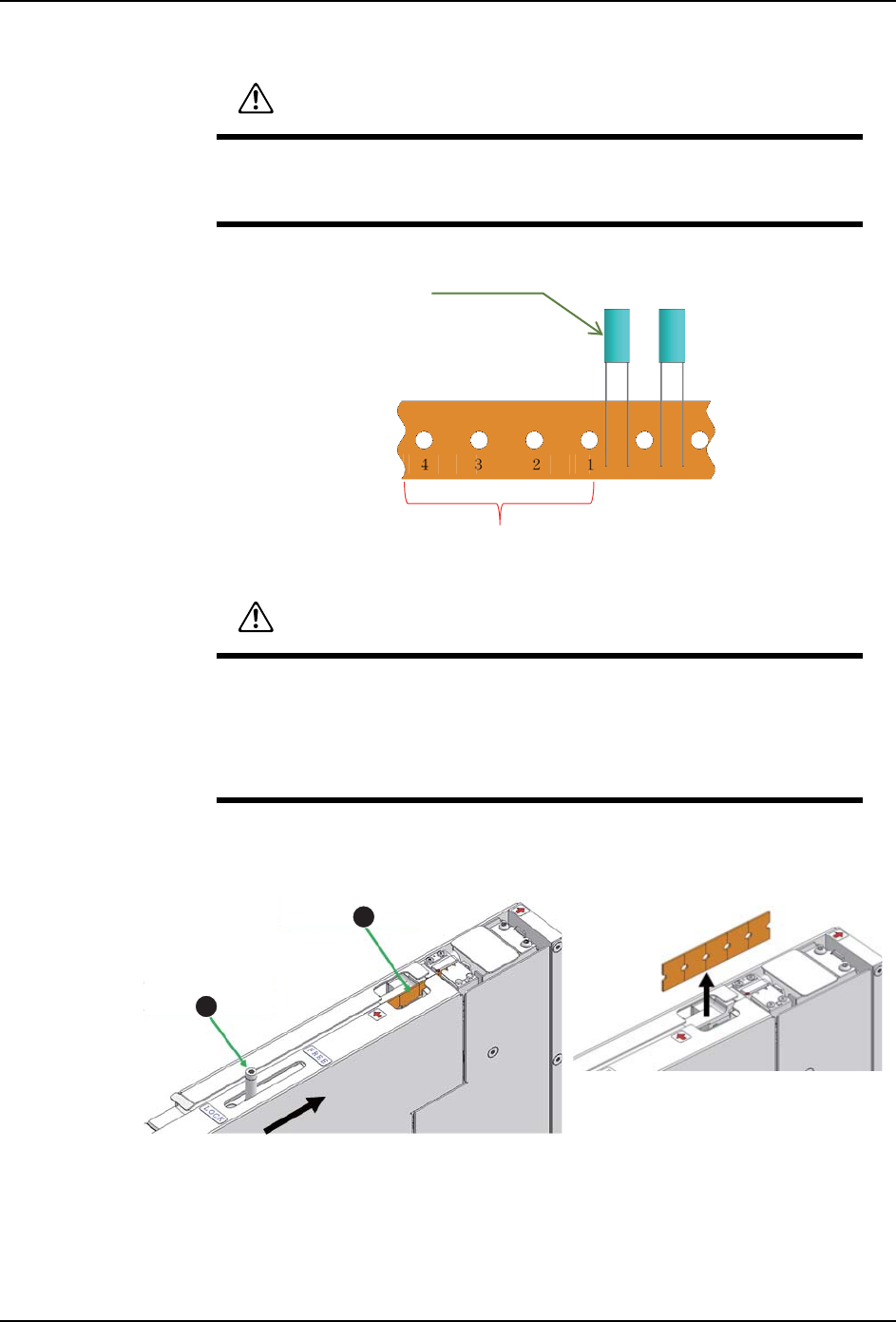

注意
受供料器构造的限制，送料爪不能钩住少于 4 个送料孔的载带，如果载带
过短则会发生送料错误。想要正常夹取最后 1 个元件，请使用末端无元件
部分大于 4 个送料孔长度的载带。
注意
料尽时，在没有清除剩余料带的状态下插入新料带时，会因料带相互重叠
而发生动作不良。在搭载新料带之前，请先清除供料器内的剩余料带。请
参考以下的步骤清除料带。
１．将送料爪专用操作杆 (1) 滑到 [FREE] 侧使送料爪保持打开的状态。
２．取出剩余料带 (2)。
３．将送料爪专用操作杆 (1) 返回 [LOCK] 侧。
01NST-3433S
䈭ሼ⋗ᴿݹԬ䜞࠼Ⲻᯏᑜ䮵ᓜཝӄ Ѡ䘷ᯏᆊⲺ䮵ᓜȾ
ᴶⲺݹԬ
01NST-3434
1
2
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
4. 生产 INS-SFABRAG-005S0
20
SmartFAB
立式元件供料器
4.2 从供料器内取出元件
1. 当引脚切割位置上有元件时，请用手捏住元件并按操作面板上的 [UNCLAMP] 按钮，然后
取出元件。请同时按住 [UNCLAMP] 按钮与 [FEED] 按钮，撤回引脚切刀 （1）。确认引脚
切刀 （1）在后退端的时候，引脚切刀 （1）的间隙是否 （A）为最大。
2. 将送料爪专用操作杆 (2) 滑至 [FREE] 侧使送料爪保持打开的状态。
3. 抽出料带。
4. 请将送料爪打开用操作杆 (2) 滑至 [LOCK] 侧。
01NST-3276
1
A
5.0
0.4
Ｐ＝１２.７
Ｈ
＝
１
０
ＦＲＥＥ
Ｌ
Ｏ
Ｃ
Ｋ
01NST-3277c
01NST-3277d
5.0
0.4
Ｐ＝１２.７
Ｈ＝
１０
ＦＲＥＥ
Ｌ
ＯＣ
Ｋ
